| Номер в госреестре | 60054-15 |
| Наименование СИ | Трансмиттеры вибрационные |
| Обозначение типа СИ | 990 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансмиттеры вибрационные 990 (далее трансмиттеры) предназначены для измерения радиального виброперемещения и преобразования его в пропорциональный электрический сигнал, используемый в стационарных системах автоматического контроля, управления и регулирования технологических процессов на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Трансмиттеры вибрационные 990 предназначены для обработки сигналов, поступающих от преобразователей перемещения токовихревых 3300 NSV.
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал 4-20 мА.

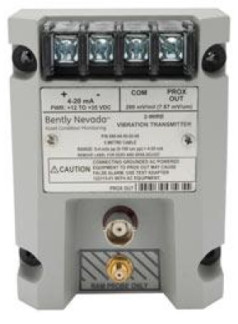

Внешний вид трансмиттеров вибрационных, приведен на рисунке 1.
Рисунок 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения радиального виброперемещения, мкм | от 0 до 125 |
| Диапазон рабочих частот, Гц | от 5 до 6000 |
| Номинальное значение коэффициента преобразования, В/мм | 7,87 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±6,5 |
| Пределы допускаемой основной относительной погрешности преобразования^ | ±3 |
| Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10°С, % | ±0,2 |
| Напряжение питания постоянного тока, В | от 12 до 35 |
| Потребляемая мощность, Вт | 0,82 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 100x74x53 |
| Масса, г, не более | 430 |
| Рабочие условия эксплуатации: - диапазон температур, °С - диапазон относительной влажности воздуха, % | от минус 35 до 85 от 0 до 100 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Трансмиттеры вибрационные зав. №№ VY501/1; VY502/1; VY591/1;
VY598/1; VXT501/1; VXT502/1; VXT503/1; VXT504/1; VXT598/1;
VXT599/1; VYT501/1; VYT502/1; VYT503/1; VYT504/1; VYT508B/1;
VYT509B/1; VXT591/1; VXT592/1; VXT212/1; VXT213/1;
VXT508A/1; VXT509A/1; VY501/2; VY502/2; VY591/2; VY598/2;
44 шт.
VXT501/2; VXT502/2; VXT503/2; VXT504/2; VXT598/2; VXT599/2;
VYT501/2; VYT502/2; VYT503/2; VYT504/2; VYT508B/2;
VYT509B/2; VXT591/2; VXT592/2; VXT212/2; VXT213/2;
VXT508A/2; VXT509A/2 Соединительный кабель Паспорт
44 шт. 44 экз. 1 экз.
Методика поверки
осуществляется в соответствии с документом МП 60054-15 «Трансмиттеры вибрационные 990. Методика поверки», утвержденным ФГУП «ВНИИМС» 08 декабря 2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
приведены в паспорте на трансмиттер.
Нормативные и технические документы, устанавливающие требования к трансмиттерам вибрационным 990
1. Техническая документация фирмы «Bently Nevada, Inc.», США.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
