| Номер в госреестре | 60056-15 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | VSP |
| Изготовитель | "IFM electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики вибрации серии VSP Назначение средства измерений
Датчики вибрации серии VSP (далее - датчики) предназначены для измерений виброускорений поверхностей различных объектов.

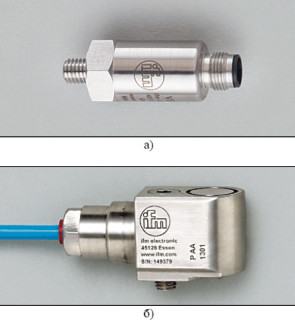

Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте: при вибрации объекта, на котором жестко закреплен датчик, основной груз под действием сил инерции деформирует пьезоэлементы, на рабочих поверхностях которых вырабатывается электрический заряд, пропорциональный деформации пьезоэлементов и действующему значению виброускорения. Измерительным узлом датчиков вибрации VSP является чувствительный элемент, представляющий из себя биморфный диск с центральным закреплением, нагруженный массой. Датчики имеют различные исполнения, отличающиеся диапазоном измерений и степенью взрывозащиты. Исполнение VSP0^ соответствует маркировке 0Ех ia IIC Т4/Т6 Ga Х по ГОСТ Р МЭК 60079-0-2011. Исполнение VSP02А соответствует маркировке РОЕх ia I Мa Х по ГОСТ Р МЭК 60079-0-2011.
Для автоматической обработки выходного сигнала с датчика могут применяться контролеры серии VSE фирмы IFM Electronic GmbH, Германия.
Таблица 1.
Метрологические и технические характеристики приведены в Таблице 1.
| Наименование характеристики | Исполнение | Значение |
| Диапазон измерений виброускорений, м/с2 (g) | VSP001 | ±490 (±50) |
| VSP01A VSP02А | ±784 (±80) | |
| Диапазон рабочих частот, Гц | VSP001, VSP0^ VSP02А | от 2 до 10000 |
| Пределы допускаемой относительной погрешности измерений виброускорений, % | VSP001, VSP0^ VSP02А | ± 5 |
| Напряжение питания от сети постоянного тока, В | VSP001, VSP0^ VSP02А | от 10 до 12 |
| Ток потребления, мА, не более | VSP001, VSP0^ VSP02А | 8 |
| Масса, кг, не более | VSP001 | 0,074 |
| VSP0^ | 0,676 | |
| VSP02А | 0,678 | |
| Г абаритные размеры (длина х диаметр), мм, не более | VSP001 | 46,5x18,9 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | VSP01A VSP02А | 64,7x25,5x35 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С | VSP001 | минус 55 ^125 |
| VSP01A VSP02А | минус 55 ^ 90 |
Знак утверждения типа наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
В комплект поставки входят: датчик вибрации серии VSP, техническая документация фирмы-изготовителя.
осуществляется по документу МП 60056-15 «Датчики вибрации серии VSP фирмы IFM Electronic GmbH, Г ермания. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в феврале 2015 г.
Основные средства поверки: Установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 851381); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).
Датчики вибрации серии VSP. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам вибрации серии VSP
Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 100 |
| Поверителей | 6 |
| Актуальность данных | 08.12.2024 |
