| Номер в госреестре | 60060-15 |
| Наименование СИ | Меры длины штриховые высокоточные |
| Обозначение типа СИ | МШВ-О |
| Изготовитель | Общество с ограниченной ответственностью «СИАМС» (ООО «СИАМС»), г. Екатеринбург |
| Год регистрации | 2015 |
| Срок свидетельства | 18.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры длины штриховые высокоточные МШВ-О (далее — Меры) предназначены для определения увеличения линейного поля зрения микроскопов, определения масштабов изображений, получаемых с помощью планшетных сканеров, проекторов, цены деления окулярных шкал и сеток.
Принцип действия Меры - измерение длины методом сравнения путем наложения изображения его шкалы на измеряемый объект.

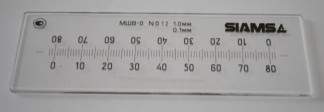

Мера представляет собой плоскопараллельную пластину из оптического стекла, на которую методом фотолитографии нанесены две шкалы. Общий вид меры представлен на рисунке 1.
Т а б л и ц а 1
| Длина шкалы в диапазоне 0-80 мм, мм | 80 ± 0,004 |
| Длина шкалы в диапазоне 0-30 мм, мм | 30 ± 0,0009 |
| Допускаемые отклонения длины отдельных интервалов шкалы 0-80 установленной в горизонтальном положении при температуре 20°С, мкм | ± (3+12L), где L-длина интервала, м |
| Допускаемые отклонения длины отдельных интервалов шкалы 0-30 установленной в горизонтальном положении при температуре 20°С, мкм | ± (1+1L) |
| Ширина штрихов шкалы в диапазоне 0-80 мм, мм | 0,1 ± 0,015 |
| Ширина штрихов шкалы в диапазоне 0-30 мм, мм | 0,01 ± 0,0015 |
| Пределы допускаемой абсолютной погрешности воспроизведения шкалы в диапазоне 0-80 мм, мкм | ±1 |
| Пределы допускаемой абсолютной погрешности воспроизведения шкалы в диапазоне 0-30 мм, мкм | ±0,2 |
| Г абаритные размеры (без футляра), мм, не более | 110x37x2,4 |
| Г абаритные размеры (в футляре), мм, не более | 150x75x40 |
| Масса (без футляра), кг, не более | 0,03 |
| Масса (в футляре), кг, не более | 0,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С: | 20 ± 2 |
| - верхнее значение относительной влажности при 25 °С, без конденсации влаги, % | 75 |
нанесен на поверхность Меры методом фотолитографии и на титульный лист паспорта типографским способом.
Т а б л и ц а 2
| Обозначение | Наименование | Количество | Примечание |
| МШВ-О | Мера длины штриховая высокоточная | 1 | |
| - | Футляр | 1 | |
| 4381-004-12285114-2014 ПС | Паспорт | 1 | |
| 4381-004-12285114-2014 МП | Методика поверки | 1 |
осуществляется по документу 4381-004-12285114-2014 МП «Меры длины штриховые высокоточные МШВ-О. Методика поверки», утвержденному ФГУП «СНИИМ» в сентябре 2014 г.
Основные средства поверки: компаратор для поверки штриховых мер длины 1-го разряда по ГОСТ Р 8.763 -2011, ПГ ±0,1 мкм.
4381-004-12285114-2014 ПС «Штриховая мера длины высокоточная с двумя шкалами 0-80 мм и 0-30 мм (МШВ-О). Паспорт».
Нормативные и технические документы, устанавливающие требования к мерам длины штриховым высокоточным МШВ-О
1 ТУ 4381-004-12285114-2014 Меры длины штриховые высокоточные МШВ-О. Технические условия.
2 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерения длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации, обязательным требованиям.
