| Номер в госреестре | 60061-15 |
| Наименование СИ | Усилители измерительные |
| Обозначение типа СИ | MGCplus_RU |
| Изготовитель | ООО "МТ-Солюшнс", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 27.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Усилители измерительные MGCplus_RU Назначение средства измерений
Усилители измерительные MGCplus_RU (далее - усилители) предназначены для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму и индикации значений измеряемых физических величин.
Усилители выполняют усиление электрических сигналов от первичных измерительных преобразователей (далее по тексту - ИП) - тензометрических, пьезоэлектрических, потенциометрических, индуктивных датчиков, датчиков скорости и крутящего момента. Усилители выполняют запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.
Усилители конструктивно выполнены в виде базовых модулей MGCplus_RU и сменных усилительных модулей для работы практически со всеми видами ИП. Подключение ИП осуществляется при помощи соединительных плат.
Каждый соединительный модуль имеет внутренний процессор, производящий цифровую обработку аналоговых сигналов, поступающих с ИП. Усилительные модули содержат цифровые фильтры нижних частот Баттерворта и Бесселя, а также выходные разъемы аналоговых сигналов.
Управление усилителями осуществляется при помощи встроенных микрокомпьютеров или при помощи внешних управляющих компьютеров через последовательные интерфейсы RS-232-C, Ethernet, USB. Дистанционное управление прибором осуществляется на расстоянии не более 1000 м.
Устройства изготовлены в настольном и настенном вариантах.
На передней панели размещены: жидкокристаллический дисплей с подсветкой, органы управления и контроля, сменные усилительные модули с аналоговыми выходами. Размещение сменных соединительных плат для присоединения ИП, разъемов для подключения к внешнему компьютеру и принтеру, разъем питания и сетевого предохранителя зависит от варианта изготовления прибора.

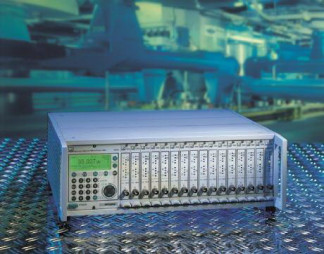

Фотография общего вида изображена на рисунке 1.
Установка и обработка выходных параметров осуществляется за счет встроенного программного обеспечения. Встроенное программное обеспечение усилителей встроено в защищённую от записи память микроконтроллера базового блока, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные внутреннего программного обеспечения усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения усилителей измерительных MGCplus RU_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MT-Control | MT-Control | 1.0 | - | - |
Уровень защиты программного обеспечения «А» по МИ 3286-2010
1.1 Общие технические характеристики одноканальных усилительных модулей (ML01, ML10, ML30, ML35, ML38, ML50B S6, ML55, ML60)
Технические характеристики одноканальных усилительных модулей должны соответствовать данным, приведенным в таблице 2
Таблица 2 - Технические характеристики одноканальных усилительных модулей
| Наименование характеристики | Ед.изм. | Значение |
| 1 | 2 | 3 |
| Максимальная частота дискретизации без | изм. вел/с | 19200 |
| линеаризации | ||
| Регистраторы предельных значений | ||
| Количество | 4 | |
| Контрольный уровень | брутто, нетто, пиковое значение | |
| Опорное значение (своб. настраиваемое) | % | минус 100...100 (от диапазона) |
| Заводская настройка гистерезиса | % | 1 (от диапазона) |
| Точность настройки | % | 0,0033 (от диапазона) |
| Время срабатывания | мс | 1,0 |
| с фильтром Баттерворта > 5 Гц | ||
| с фильтром Бесселя > 1.25 Гц |
| Продолжение таблицы 2 | ||
| Буфер пиковых значений Количество Функция Комбинирование Время обновления Очистка буфера пиковых значений (переключение на текущее значение) | мкс | 2 максимум; минимум; полный размах; среднее значение 30 с фильтром Баттерворта >250Гц с фильтром Бесселя >100Гц в течение 1 мс, через каналы дистанционного управления |
| Запись текущего/пикового значений | в течение 1 мс, через каналы дистанционного управления | |
| Постоянная времени для огибающей функции | сек | 0,01.10000 |
| Каналы дистанционного управления (HCMOS) Входы (8 линий, произвольно подсоединенные) Допустимое входное напряжение Уровень High Уровень Low Триггер Шмитта, гистерезис подстроенные резисторы (внутренние) | В В В В кОм | минус 0,5...5,5 мин. 4,0 макс. 0,7 >1,1 100 |
| Выходы (регистраторы предельных значений, ошибка) Уровень High с макс. 1мА Уровень Low с макс. 0.7мА Внутреннее сопротивление | В В кОм | >4,0 <0,7 1 |
| Номинальный температурный диапазон | °С | минус 20...75 |
| Рабочий температурный диапазон | °С | минус 20...75 |
| Температурный диапазон хранения | °С | минус 25...80 |
| Рабочее напряжение | В | ±14,6..17,0(< 120мA); ±7,7...8,3(< 120мA); +4,9...5,1 (< 150мА) |
| Формат карты | мм | 100х160 |
| Вес | г | 300 |
| Соединительный разъем | в соответствии с IEC 603-2 | |
| Аналоговые выходы Ua1 и Ua2 | ||
| Номинальное напряжение | В | ±10 (асимметричное) |
| Допустимое сопротивление нагрузки | кОм | не более 5 |
| Внутреннее сопротивление | Ом | не менее 5 |
| Продолжение таблицы 2 | ||
| Два выходных напряжения могут использоваться на выбор для отображения пяти напряжений сигнала | Выход модуля с балансировкой нуля Выход со смещением на значение тары Выход буфера пиковых величин 1 (макс. или мин.) Выход буфера пиковых величин 2 (макс. или мин.) Выход буфера пиковых величин 3 (комбинация из 1 и 2) | |
| Контрольный выход для Ua1 через BNC гнездо на передней панели | ||
| Номинальное напряжение | В | ± 10 (асимметричное) |
| Допустимое сопротивление нагрузки | кОм | Не менее 1000 |
| Внутреннее сопротивление | кОм | 1 |
| Влияние изменения температуры окружающей среды на 10 °С (дополнительное влияние на цифровое значение) на выходы Ua1 и Ua2: чувствительность точка нуля | ||
| % | Не более 0,04 | |
| мВ | Не более 2 | |
2.1 Метрологические и технические характеристики сменных измерительных модулей представлены в таблицах 3-13
Одноканальный сменный измерительный модуль ML01 предназначен для преобразования сигналов от термопар, пьезоэлектрических измерительных преобразователей, источников напряжения и силы постоянного тока
Таблица 3 - Основные технические характеристики измерительного модуля ML01
| Вход для измерения напряжения | ||||||
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) | ||||
| Измерение напряжения, В | ± 10,2; ± 0,0765 | от 0,0033 до 0,01 | ||||
| Измерение частоты, Гц | от 0 до 3250; от 0 до 250 | |||||
| Наименование характеристики | Значение характеристики | |||||
| Внутреннее сопротивление источника сигнала, кОм | менее 1,3 | |||||
| Смещение нуля (диапазоны), В | ± 10; ± 0,075 | |||||
| Вход для измерения температуры | ||||||
| Тип термопары | Диапазон | Пределы допускаемой абсолютной погрешности, °С | Диапазон | Пределы допускаемой абсолютной погрешности, °С | ||
| К J Т Е N S В R | от минус 158 до 1414 от минус 167 до 1192 от минус 210 до 393 от минус 161 до 1005 от минус 186 до 1300 от 181 до 1755 от 570 до 1814 от 178 до 1769 | ±0,02 | от минус 191 до 1414 от минус 190 до 1192 от минус 237 до 393 от минус 205 до 1005 от минус 219 до1300 от минус 50 до 1755 от 160 до 1814 от минус 50 до 1769 | * ±0,25 (±0,6) | ||
| Наименование характеристики | Значение характеристики | ||
| Максимальное внутреннее сопротивление, кОм | 1,3 | ||
| Температурный диапазон компенсации холодного спая, °С | от минус 20 до 60 | ||
| Вход для измерения силы тока | |||
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) | |
| Измерение силы тока, мА | ± 50 | от 0,0033 до 0,01 | |
| Измерение частоты, Гц | от 0 до 2400 | ||
| Наименование характеристики | Значение характеристики | ||
| Смещение нуля, мА | от 0 до 50 | ||
| Максимальное допустимое синфазное напряжение, В | 62 | ||
| Нелинейность, % | 0,01 | ||
| Влияние изменения температуры окружающей * среды на 10 °С на чувствительность, % | 0,01 | ||
- для термопар типов S, В, R
Одноканальный сменный измерительный модуль ML10 предназначен для преобразования сигналов от тензодатчиков, потенциометров, пьезорезистивных и пьезоэлектрических измерительных преобразователей.
Таблица 4 - Основные технические характеристики измерительного модуля ML10
| Вход для измерения напряжения | ||||||
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) | ||||
| Измерение напряжения, мВ/В: - тензодатчики | ±(от 0,1 до 3,06); ±(от 0,2 до 6,12); ±(от 0,4 до 12,24); ±(от 1 до 30,6) | от 0,0033 до 0,01 | ||||
| - потенциометры, пьезорезистивные датчики | ±(от 10 до 306); ±(от 20 до 612); ±(от 40 до 1224); ±(от 100 до 3060) | |||||
| Наименование характеристики | Значение характеристики | |||||
| Напряжение питания моста, В | 10 ± 0,5 | 5 ± 0,25 | 2,5 ± 0,125 | 1 ± 0,05 | ||
| Диапазоны сопротивлений подключаемых датчиков, Ом: - полно- и полумостовые тензодатчики, потенциометры, пьезорезистивные датчики - четвертьмостовые тензодатчики - пьезоэлектрические датчики - пьезоэлектрические датчики п итаемые током | от 220 до 5000 | от 110 до 5000 | от 60 до 5000 | от 30 до 5000 | ||
| Совместно с соединительной платой АР 14 Совместно с соединительной платой АР 08 Совместно с соединительной платой АР 18 | ||||||
| Диапазоны балансировки моста, мB/В: - тензодатчики - потенциометры, пьезорезистивные датчики | ± 3,06 ± 306 | ± 6,12 ± 612 | ± 12,24 ± 1224 | ± 30,6 ± 3060 | ||
| Максимальное допустимое синфазное напряжение, В | ± 6 | |||||
| Подавление синфазного сигнала: - тензодатчики,дБ - потенциометры, дБ | более 120 более 95 | |||||
| Нелинейность, % | 0,01 |
| Влияние изменения температуры окружающей среды на 10 °С на чувствительность, % | 0,01 |
Одноканальный сменный измерительный модуль ML30 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей.
Таблица 5 - Основные технические характеристики измерительного модуля ML30
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) | |
| Измерение напряжения, мВ/В | ±(от 0,1 до 3,06); ±(от 0,2 до 6,12); ±(от 0,5 до 15,3) | от 0,0033 до 0,01 | |
| Наименование характеристики | Значение характеристики | ||
| Несущая частота, Гц | 600,15 ± 0,06 с синхрс 600,00 ± 0,04 без синх | шизацией ронизации | |
| Напряжение питания моста, В | 5 ± 0,25 | 2,5 ± 0,125 | 1 ± 0,05 |
| Диапазоны сопротивлений подключаемых датчиков, Ом: - полномостовые тензодатчики - одиночные тензорезисторы | от 110 до 5000 | от 60 до 5000 | от 30 до 5000 |
| Совместно с соединительной платой АР 14 | |||
| Диапазоны балансировки моста, мВ/В | ± 3,06 | ± 6,12 | ± 15,3 |
| Максимальное допустимое синфазное напряжение, В | ±6 | ||
| Подавление синфазного сигнала, дБ | более 50 | ||
| Нелинейность, % | 0,01 | ||
| Влияние изменения температуры окружающей среды на 10 °С на чувствительность,% | 0,01 | ||
Одноканальный сменный измерительный модуль ML35 предназначен для преобразования сигналов от резистивных измерительных преобразователей и термометров сопротивления.
Таблица 6 - Основные технические характеристики измерительного модуля ML35
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) |
| Измерение сопротивления, Ом | от 20 до 500; от 200 до 5000 | от 0,0033 до 0,01 |
| Наименование характеристики | Значение характеристики | |
| Несущая частота, Гц | 75 | |
| Диапазоны сопротивлений подключаемых датчиков, Ом: - резисторы - термометры сопротивления | от 0 до 5000 | |
| Pt10, Pt100, Pt1000 | ||
| Ток питания, мАэфф | 1 0,1 | |
Влияние изменения температуры окружающей среды на 10 °С на чувствительность, %
Одноканальный сменный измерительный модуль ML38 предназначен для преобразования сигналов от полном остовых тензорезистивных измерительных преобразователей.
Таблица 7 - Основные технические характеристики измерительного модуля ML38
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) |
| Измерение напряжения, мВ/В | ±(от 0,2 до 5,1); ±(от 0,4 до 10,2) | 0,0025 |
| Наименование характеристики | Значение характеристики | |
| Несущая частота, Гц | 225,05 ± 0,02 | |
| Напряжение питания моста, В | 5 ± 0,25 | 2,5 ± 0,12 |
| Диапазон сопротивлений подключаемых датчиков, Ом: - полномостовые тензодатчики | от 30 до 4000 | |
| Диапазоны балансировки моста, мВ/В | ± 5,1 | ± 10,2 |
| Входное сопротивление, МОм | 1000 | |
| Подавление синфазного сигнала, дБ | более 100 | |
| Нелинейность, % | 0,001 | |
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность | 0,001 | |
| - на точку нуля | 0,001 | |
Одноканальный сменный измерительный модуль ML55 предназначен для преобразования сигналов от тензодатчиков, индуктивных полумостовых и полномостовых измерительных преобразователей.
Таблица 8 - Основные технические характеристики измерительного модуля ML55
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) | ||
| Измерение напряжения, мВ/В - тензодатчики - индуктивные датчики | ±(от 0,1 до 3,06); ±(от 0,2 до 6,12); ±(от 0,5 до 15,3) ±(от l,5 до 45,9); ±(от 3 до 91,8); ±(от 7,5 до 229,5) | от 0,0033 до 0,01 | ||
| Наименование характеристики | Значение характеристики | |||
| Несущая частота, Гц | 4801,2 ± 0,48 с синхронизацией 4800,0 ± 0,32 без синхронизации | |||
| Напряжение питания моста, В | 5 ± 0,25 | 2,5±0,125 | 1 ± 0,05 | |
| Диапазоны входной индуктивности и входных сопротивлений под ключаемых датчиков: - полумостовые и полномостовые тензодатчики, Ом - индуктивные полумостовые и полномостовые датчики, мГн - одиночные тензодатчики | от 110 до 5000 | от 60 до 5000 от 2,5 до 30 | от 30 до 5000 от 1 до 30 |
| Совместно с соединительной платой АР 14 | |||
| Диапазоны балансировки моста, - тензодатчики - индуктивные датчики | ±3,06 ±45,9 | ± 6,12 ± 91,8 | ± 15,3 ±229,5 |
| Максимальное допустимое синфаз-напряжение, В | ±6 | ||
| Подавление синфазного сигнала, дБ | более 50 | ||
| Нелинейность, % | 0,01 | ||
| Влияние изменения температуры окружающей среды на 10 °С на чувствительность, % | 0,01 | ||
Одноканальный сменный измерительный модуль ML55BS6 предназначен для преобразования сигналов от тензодатчиков, индуктивных полумостовых и полномостовых измерительных преобразователей.
Таблица 9 - Основные технические характеристики измерительного модуля ML55BS6_
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) | |
| Измерение напряжения, мВ/В - тензодатчики - индуктивные датчики | ±(от 0,1 до 3,06); ±(от 0,2 до 6,12); ±(от 0,5 до 15,3) ±(от 1,5 до 45,9); ±(от 3 до 91,8); ±(от 7,5 до 229,5) | от 0,0033 до 0,01 | |
| Наименование характеристики | Значение характеристики | ||
| Несущая частота, Гц | 9602,4 ± 0,96 с синхронизацией 9600,0 ± 0,32 без синхронизации | ||
| Напряжение питания моста, В | 5 ± 0,25 | 2,5 ± 0,125 | 1 ± 0,05 |
| Диапазоны входной индуктивности и входных сопротивлений под ключаемых датчиков: - полумостовые и полномостовые тензодатчики, Ом - индуктивные полумостовые и полномостовые датчики, мГн | от 110 до 5000 | от 60 до 5000 от 2,5 до 20 | от 30 до 5000 от 6 до 19 |
| Диапазоны балансировки моста, - тенз одатчики - индуктивные датчики | ±3,06 ±45,9 | ± 6,12 ± 91,8 | ± 15,3 ±229,5 |
| Максимальное допустимое синфаз-напряжение, В | ±6 | ||
| Подавление синфазного сигнала, дБ | более 77 | ||
| Нелинейность, % | 0,01 | ||
| Влияние изменения температуры окружающей среды на 10 °С на на чувствительность, % | 0,02 | ||
Одноканальный сменный измерительный модуль ML60 предназначен для преобразования сигналов от датчиков крутящего момента, источников частотного сигнала и инкрементальных датчиков.
Таблица 10 - Основные технические характеристики измерительного модуля ML60
| Характеристика | Значение характеристики |
| Измерение частоты Диапазоны измерений, кГц Пределы допускаемой приведенной к диапазону погрешности, % (±) | от 0,1 до 2; от 1 до 20; от 10 до 200; от 100 до 1000 от 0,0033 до 0,01 |
| Измерение количества импульсов, с-1 Диапазон измерений Пределы допускаемой абсолютной по-грешнеости | от 100 до 1000000 ±1 |
| Подключаемые датчики: - датчики крутящего момента - источники частотного сигнала с напряжением прямоугольной и синусоидальной формы, инкрементальные датчики, кГц | Т10Б производства фирмы «Hottinger Baldwin Messtechnik GmbR», Г ермания (Гос. Реестр. № 50769-12) от 0,0001 до 1000 |
| Диапазоны входных напряжений, В: - 5 В (регулируемое) - 100 мВ (регулируемое) | от 5 до 30 от 0,1 до 30 |
| Определение направления вращения | Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °) |
| Максимальная частота импульсов в режиме счета, имп/с | 1000000 |
| Влияние изменения температуры окружающей среды на 10 °С на чувствительность, % | 0,005 |
Многоканальный сменный измерительный модуль ML455 совместно с соединительными платами АР455 и AP455S6 предназначен для преобразования сигналов от тензодатчиков, индуктивных полумостовых и полномостовых измерительных преобразователей, дифференциальных датчиков линейного напряжения (LVDT).
Таблица 11 - Основные технические характеристики измерительного модуля ML455
| Характеристика | Диапазоны | Пределы допускаемой приведенной к диапазону погрешности, % (±) |
| Измерения напряжения, мВ/В - тензодатчики | ±4 | от 0,0033 до 0,01 |
| - индуктивные датчики | ± 100 | |
| - LVDT | ± 1000 | |
| Наименование характеристики | Значение характеристики | |
| Количество подканалов | 4 | |
| Несущая частота, Гц | 4801,2 ± 0,48 | |
| Напряжение питания моста, В | 2,5 ± 0,125 | |
| Полное сопротивление и индуктивность датчиков - тензодатчики, Ом | от 120 до 1000 | |
| - индуктивные датчики, LVDT, Гн | от 4 до 330 | |
| Нелинейность, % | 0,01 | |
| Несущая частота широтноимпульсной модуляции (ШИМ), Гц | от 1 до 10000 | |
Многоканальный сменный измерительный модуль ML460 совместно с соединительной платой АР460 предназначен для измерения и преобразования сигналов от датчиков крутящего момента, источников частотного сигнала, инкрементных датчиков и индуктивных устройств измерения скорости вращения.
Таблица 12 - Основные технические характеристики измерительного модуля ML460
| Характеристика | Значение характеристики |
| Измерение частоты Диапазоны измерений, кГц Пределы допускаемой приведенной к диапазону погрешности, % (±) | от 0 до 2; от 0 до 20; от 0 до 200; от 0 до 500 от 0,0033 до 0,01 |
| Измерение количества импульсов, с-1 Диапазон измерений Пределы допускаемой абсолютной погрешнеости | от 100 до 1000000 ±1 |
| Наименование характеристики | Значение характеристики |
| Количество подканалов | 4 |
| Подключаемые датчики: - датчики крутящего момента - источники частотного сигнала с напряжением прямоугольной и синусоидальной формы, инкрементные датчики, Гц - индуктивные устройства измерения скорости вращения, использующих входную фильтрацию, кГц | T10F производства фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания (Гос. реестр № 50769-12) от 0,0001 до 500 от 0,5 до 200 |
| Диапазоны входных напряжений, В - биполярные сигналы, разностные сигналы (амплитудное значение) - униполярные сигналы | от 0,4 до 30 от 5 до 30 |
| Максимальная частота импульсов в режиме счета, имп/с | 500000 |
| Несущая частота широтно-модуляции (ШИМ), Гц | от 1 до 10000 |
| Длительность импульса, мс | от 0,001 до 2500 |
Многоканальный сменный измерительный модуль ML801 совместно с соединительными платами АР401, АР402, АР409, АР418, АР801, АР809, АР810, АР814, АР815, АР835, АР836 предназначен для измерения и преобразования сигналов от датчиков и измерительных преобразователей различных физических величин.
Таблица 13 - Основные технические характеристики измерительного модуля ML801
| Наименование | Характеристика (диапазон измерения, погрешность) | |||
| Модуль ML801 + платы соедини- | АР801 | АР809 | АР409 | АР835 |
| Диапазон измеряемых частот, Гц | от 0 до 1000 | |||
| Пределы допускаемой приведенной погрешности измерения частоты, % (±) | от 0,0033 до 0,01 | |||
| Диапазон измерений напряжения | ± 10,5 В | ± 80 мВ | ± 80 мВ | - |
Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, % (±)
Количество подканалов
8
8
4
8
Источники напряжения ± 10 В
Термопары типов К, J, Т, E,N,B,R
Термопары типов К, J, Т, E,N, S,B,R
Термометры
сопротивления
Pt100
Подключаемые датчики
Максимальное допустимое входное и синфазное напряжение, В_
50
10
50
Смещение нуля
± 10,5 В
± 80 мВ
± 80 мВ
Внутреннее сопротивление источника напряжения, кОм, не более
1
Входное сопротивление, кОм симметричное/асимметричное
500/250
2000/1000
1000
Нелинейность, %
0,01
0,01
0,01
Вход для термопар
Диапазон линеаризации, °С: для термопар типа К
для термопар типа J
для термопар типа Т
для термопар типа Е
для термопар типа N
для термопар типа S
для термопар типа В для термопар типа R
от минус158 до 1414 от минус 167 до 1192 от минус 210 до 393
от минус 161 до 1005 от минус 186 до 1300
от минус191 до 1414 от минус190 до 1192 от минус 237 до 393
от минус 205 до 1005 от минус 219 до 1300 от минус 50 до 1755 от 160 до от минус50 до 1769
от 570 до 1814 от 178 до 1769
Пределы допускаемой абсолютной погрешности линеаризации, °С
±0,02
±0,25
Температурный диапазон компенсации холодного спая, °С
от минус 20 до 60
Вход для термометров сопротивления Pt100
Диапазон линеаризации для Pt100, °С
от минус 200 до 848
±0,02
Пределы допускаемой абсолютной погрешности линеаризации, °С
Номинальное значение измерительного тока, мА
Номинальное сопротивление датчика, Ом_
| Модуль M | L801 + соединительная плата АР401 | |
| Диапазон измерений напряжения, В | ± 10 | |
| Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, % (±) | от 0,0033 до 0,01 | |
| Диапазон измеряемых частот, Гц | от 0 до 1000 | |
| Пределы допускаемой приведенной погрешности измерения частоты, % (±) | от 0,0033 до 0,01 | |
| Количество подканалов напряжения. В | 4 | |
| Максимальное допустимое синфазное входное напряжение, | ± 45 | |
| Входное сопротивление, Мом | 20 | |
| Нелинейность, % | 0,01 | |
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность - на точку нуля | 0,02 0,02 | |
| Модуль M | L801 + соединительная плата АР402 | |
| Диапазоны измерения напряжения, В | от 0 до 1; от 0 до 10; от 0 до 60 | |
| Диапазон измерений силы тока, мА | от 0 до 20 | |
| Диапазон измеряемых частот, Гц | от 0 до 1000 | |
| Пределы допускаемой приведенной погрешности измерения напряжения, силы тока, частоты, % (±) | 0,0033 до 0,01 | |
| Количество подканалов | 4 | |
| Максимально допустимое синфазное входное напряжение, В | 100 | |
| Входное сопротивление: - диапазоны измерения 1В/10 В - диапазон измерения 60 В - диапазон измерения 20 мА | 10 МОм 0,6 МОм 45 Ом | |
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность - на точку нуля | 0,03 0,02 | |
| Модуль ML801 + соединительная плата АР418 | ||
| Диапазоны измерений напряжения, В | ±0,05; ± 0,5; ±5 | |
| Диапазон измеряемых частот, Гц | от 0 до 1000 | |
| Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, частоты, % (±) | 0,0033 до 0,01 | |
| Количество подканалов | 4 | |
| Подключаемые датчики | 4 пьезоэлектрических датчика с токовым питанием | |
| Нелинейность, % | 0,01 | |
| Электропитание датчиков, мА | 4 | |
| Влияние изменения температуры окружающей среды на 10 °С, % - на точку нуля | 0,05 (для диапазона ±0,05 В); 0,01 (для диапазона ± 0,5; ±5) | |||||||
| Модуль ML801 + соединительная плата АР | ||||||||
| Диапазоны измерений напряжения, мВ/В | ± 4; ± 8; ±16; ± 80 | |||||||
| Диапазон измеряемых частот, Гц | от 0 до 1000 | |||||||
| Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, частоты, % (±) | 0,0033 до 0,01 | |||||||
| Количество подканалов | 8 | |||||||
| Подключаемые датчики | 8 полумостовых и полномостовых тензодатчиков | |||||||
| Напряжение питания моста, В | 10 ± 0,5 | 5 ± 0,25 | 2,5 ± 0,125 | 0,5 ± 0,05 | ||||
| Диапазоны сопротивлений подключаемых датчиков, Ом | от 330 до 4000 | от 160 до 4000 | от 120 до 4000 | от 120 до 4000 | ||||
| Нелинейность, % | 0,01 | |||||||
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность - на точку нуля | 0,1 0,05 | |||||||
| Модуль ML801 + соединительная плата АР814 | ||||||||
| Диапазоны измерений напряжения, мВ/В | ± 8; ± 16; ±40; ± 80 | |||||||
| Диапазон измеряемых частот, Гц | от 0 до 500 | |||||||
| Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, частоты, % (±) | 0,0033 до 0,01 | |||||||
| Количество подканалов | 8 | |||||||
| Подключаемые датчики | 8 четвертьмостовых тензодатчиков (трехпроводное | |||||||
| Напряжение питания моста, В | 5 ,2 о" -Н 5 | 2,5 ± 0,125 | 1 ± 0,05 | 0,5 ± 0,025 | ||||
| Нелинейность, % | 0,01 | |||||||
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность - на точку нуля | 0,1 0,1 | |||||||
| Модуль ML801 + соединительная плата АР815 | ||||||||
| Диапазоны измерений напряжения, мВ/В | ± 8; ± 16; ±40; ± 80 | |||||||
| Диапазон измеряемых частот, Гц | от 0 до 1000 | |||||||
| Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, частоты, % (±) | 0,0033 до 0,01 | |||||||
| Количество подканалов | 8 | |||||||
| Подключаемые датчики | 8 полномостовых тензодатчиков (шестипроводное подключение) или 8 полумостовых тензодатчиков (шестипроводное подключение) или 8 полумостовых тензодатчиков (пятипроводное подключение) или 8 четвертьмостовых тензодатчиков (четырехпроводное подключение) или 2 тензометрические розетки | |||||||
| Напряжение питания моста, В | 5 ± 0,25 | 2,5 ± 0,125 | 1 ± 0,05 | 0,5 ± 0,025 | ||||
| Нелинейность, % | 0,01 | |||||||
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность - на точку нуля | 55 о о о" о" | |
| Модуль ML801 + соединительная плата АР836 | ||
| Диапазоны измерений напряжения | ± 500 мВ/В; ± 10 В | |
| Диапазон измеряемых частот, Гц | от 0 до 500 | |
| Пределы допускаемой приведенной к диапазону погрешности измерения напряжения, частоты, % (±) | 0,0033 до 0,01 | |
| Количество подканалов | 8 | |
| Подключаемые датчики | 8 потенциометрических датчиков (пятипроводное подключение) | 8 активных датчиков с выходом по напряжению |
| Напряжение питания моста, В | 5 ± 0,25 | |
| Диапазон сопротивления подключаемых датчиков, Ом | от 190 до 5000 | |
| Нелинейность, % | 0,01 | |
| Влияние изменения температуры окружающей среды на 10 °С, % - на чувствительность - на точку нуля | 5 5 о о о" o’ | |
В обозначениях типов измерительных модулей и соединительных плат допускается использование дополнительных символов (В, С, i и др.), обозначающих конструктивное исполнение, которое в целом не влияет на их метрологические характеристики.
Общие технические характеристики:
Питание от сети переменного тока, В ............................................................... 115/230 -25 + 15 %
Частота сети питания переменного тока, Гц ......................................................................50 ± 0,5
Питание от источника постоянного тока, В .......................................................... 12/24 -25+ 15 %
Габаритные размеры (длина х ширина х высота), мм:
настольный вариант исполнения (2 слота) .............................................................173 х 171 х 367
настольный вариант исполнения (6 слотов)...........................................................255 х 171 х 367
настольный вариант исполнения (16 слотов).........................................................458 х 171 х 367
вариант для установки в приборную стойку ..........................................................482 х 133 х 375
масса, кг, не более:
усилителя без сменных модулей .....................................................................................................3
сменного модуля ............................................................................................................................0,3
Условия эксплуатации:
температура окружающей среды, °С...................................................................................................от минус 20 до 75
относительная влажность, , не более ...................................................80 при 30 °С; 50 при 40 °С
атмосферное давление, кПа .......................................................................................от 84 до 106,7
наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель усилителей методом трафаретной печати со слоем защитного покрытия.
1 Усилитель измерительный MGCp1us_RU
2 Комплект измерительных кабелей
3 Руководство по эксплуатации
4 Методика поверки
осуществляется в соответствии с документом МП АПМ 30-14 «Усилители измерительные MGCplus_RU. Методика поверки», утвержденной ГЦИ СИ ООО «Автопрогресс-М» в октябре 2014 года.
Основное оборудование, используемое при поверке:
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр 10237-85);
- частотомер электронно-счетный Ч3-63/1 (Госреестр 9084-90);
- генератор импульсов Г5-60 (Госреестр № 5463-76).
- эталонный мост переменного тока BN-100A (Госреестр № 32602-12)
Методы измерений с помощью усилителей измерительных MGCplus_RU указаны в документе «Усилители измерительные MGCplus_RU. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к усилителям измерительным MGCplus_RU
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. ГОСТ 8.585-2001 «Термопары. Номинальные статические характеристики преобразования».
3. ТУ 4227-001-55215408-04 «Усилители измерительные MGCplus_RU. Технические условия».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
