Твердомеры Бринелля ТБ 5005А, 60062-15

Назначение

Твердомеры Бринелля ТБ 5005А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного микроскопа.

Твердомеры оснащены цифровым электронным блоком, который обеспечивает ввод данных, необходимых для испытания, отображает процесс нагружения и позволяет рассчитывать значение твердости по диаметру отпечатка, измеренного микроскопом. Твердомеры обеспечивают полуавтоматический процесс нагружения: поджатие образца осуществляется вручную; задание, выдержка и снятие основной нагрузки происходит в автоматическом режиме.

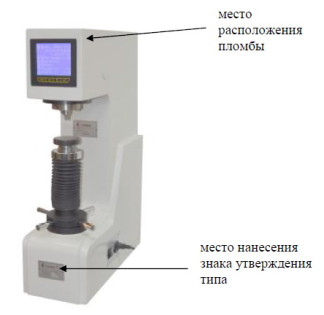

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Пломба в виде несмываемой наклейки наносится между корпусом и верхней крышкой твердомера.

Рисунок 2 - Внешний вид пломбы

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;

HBW 5/62,5 (нагрузка 613 Н).................................................................................................от 8 до 50;

HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;

HBW 5/125 (нагрузка 1226 Н)............................................................................................от 16 до 100;

HBW 5/250 (нагрузка 2452 н)............................................................................................от 32 до 218;

HBW 5/750 (нагрузка 7355 н)............................................................................................от 95 до 650;

HBW 10/100 (нагрузка 981 Н)................................................................................................от 3 до 20;

HBW 10/250 (нагрузка 2452 Н)..............................................................................................от 8 до 50;

HBW 10/500 (нагрузка 4903 Н)..........................................................................................от 16 до 100;

HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;

HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 220;

HBW 10/3000 (нагрузка 29420 н)......................................................................................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузки, %.................................± 1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 2.

Таблица 2

Рабочие условия применения:

-    температура окружающего воздуха ,оС............................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %....................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц ..................220±22 В.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................260;

-    ширина ............................................................................................................................550;

-    высота................................................................................................................................760.

Масса, кг, не более............................................................................................................130.

Габаритные размеры рабочего пространства, мм, не менее:

-    ширина ............................................................................................................................150;

-    высота    220.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским или иным способом и на фирменный шильдик, закрепленный на корпусе твердомера, фотохимическим способом.

Комплектность

В комплект поставки входят:

твердомер Бринелля ТБ 5005А.....................................................................................1 шт.;

измерительный микроскоп JC10..................................................................................1 шт.;

сменные части......................................................................................................1 комплект;

принадлежности...................................................................................................1 комплект;

руководство по эксплуатации 427113 - 010 - 89088878 - 14 РЭ..............................1 шт.;

паспорт на меры твердости из комплекта принадлежностей....................................1 шт.;

свидетельство о поверке.................................................................................................1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.

Сведения о методах измерений

Твердомеры Бринелля ТБ 5005А. Руководство по эксплуатации. 427113 - 010 -89088878 - 14 РЭ РЭ

Нормативные документы, устанавливающие требования к твердомерам Бринелля ТБ 5005А

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

3    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

4    Твердомер Бринелля ТБ 5005А. Технические условия. ТУ 427113 - 010 - 89088878 -

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
