| Номер в госреестре | 60063-15 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | FOD-7005-035 |
| Изготовитель | ООО "ТПК Волоконно-оптических приборов", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 27.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические FOD-7005-035 (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр включает в себя встроенный измеритель оптической мощности. Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Рефлектометр оборудован визуальным детектором повреждений, работающим на длине волны 635 нм, позволяющим оценить целостность волоконно-оптической линии.
Конструктивно рефлектометр выполнен в прямоугольном корпусе в виде переносного прибора. Основные элементы управления рефлектометра расположены на передней панели. На верхней панели расположены оптические разъемы:
- одномодовый разъем рефлектометра, оборудованный адаптером FC;
- многомодовый разъем рефлектометра, оборудованный адаптером ST;
- разъем измерителя оптической мощности, оборудованный универсальным 2,5 мм адаптером;
- разъем источника излучения видимого света для проверки целостности волоконнооптической линии и определения изгибов оптического волокна, оборудованный универсальным 2,5 мм адаптером.
По заказу потребителя рефлектометр может комплектоваться дополнительными сменными адаптерами типов FC, ST, SC, LC с возможностью их взаимной замены в процессе эксплуатации.
Для предохранения от ударов и повреждений корпус рефлектометра снабжен защитным резиновым кожухом.
Для сохранения результатов измерений в рефлектометр установлена SD-карта, позволяющая сохранять не менее 1000 рефлектограмм.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

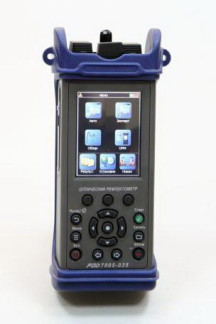

Общий вид рефлектометров оптических FOD-7005-035 и задняя панель представлены на рисунках 1 и 2.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | QUA2-00-0794 RevG v2.2.41.zip |
| Номер версии (идентификационный номер) ПО | 2.2.41.0 |
| Цифровой идентификатор ПО | 80064c570785de57450a9ac74ea7b512 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Тип волокна | одномодовое 9/125 мкм, многомодовое 50/125 мкм |
| Рабочие длины волн, нм - в одномодовом режиме - в многомодовом режиме | 1310±20; 1550±30; 850±20; 1300±30 |
| Динамический диапазон измерений ослабления1, дБ, не менее, (усреднение 3 мин, по уровню 98 % от максимума шумов) | при длительности импульса 20 мкс: - для длины волны 1310 нм: 37 - для длины волны 1550 нм: 36 при длительности импульса 1 мкс: - для длины волны 850 нм: 29 - для длины волны 1300 нм: 29 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ДА= ± 0,05-А, где А - измеряемое ослабление, дБ |
| Диапазоны измеряемых длин, км | 0 - 0,25; 0 - 0,5; 0 - 1; 0 - 1,5; 0 - 2; 0 - 3; 0 - 4; 0 - 7,5; 0 - 10; 0 - 15; 0 - 30; 0 - 60; 0 - 120; 0 - 240 |
| Пределы допускаемой абсолютной погрешности при измерении длины, м | DL =± (51 + L-Дп/п + 5 • 10-5L), где 51 - составляющая погрешности вследствие смещения шкалы длин, м, 51 = 1 м в диапазонах 0 - 0,25; 0 - 0,5; 0 - 1; 0 - 1,5; 0 - 2; 0 - 3; 0 - 4 км; 51 = 1,5 м в диапазонах 0 - 7,5; 0 - 10; 0 - 15 км; |
| 5l = 3,5 м в диапазонах 0 - 30; 0 - 60 км; 5l = 10 м в диапазоне 0 - 120 км; 5l = 18 м в диапазоне 0 - 240 км; L - измеряемая длина, м; n - показатель преломления оптического волокна, ед. показателя преломления; An - погрешность измерений показателя преломления оптического волокна, ед. показателя преломления. | |
| Мертвая зона при уровне отражения минус 45 дБ, м, не более - при измерении ослабления - при измерении положения неоднородности | 3,5 0,9 |
| Длительность зондирующих импульсов, нс - на длинах волн 1310 и 1550 нм - на длинах волн 850 и 1300 нм | 5, 10, 30, 100, 300, 1000, 3000, 10000, 20000 5, 10, 30, 100, 300, 1000 |
| Измеритель оптической мощности | |
| Длины волн калибровки, нм | 850, 1300, 1310, 1490, 1550, 1625, 1650 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм2 - в диапазоне длин волн от 1300 до 1650 нм - на длине волны 850 нм | От минус 65 до плюс 3 От минус 60 до плюс 3 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности минус 10 дБм, дБ | ± 0,25 |
| Пределы допускаемой относительной погрешности измерений относительных уровней мощности, дБ | ± 0,7 |
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме) и уровнем шумов при длительности импульса 1 мкс (в многомодовом режиме). 2 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт. | |
Таблица 3
| Наименование характеристики | Значение характеристики |
| Электропитание осуществляется от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц | 220 ± 22 50 ± 0,5 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 230 х 110 х 70 |
| Масса, кг, не более | 0,9 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, % (при температуре плюс 30 °С, без конденсации влаги) | От минус 18 до плюс 50 До 90 |
наносится на титульный лист Руководства по эксплуатации АПБР.418233.010 РЭ печатным способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Таблица 4
| Наименование | Количество, шт. |
| Рефлектометр оптический F0D-7005-035 | 1 |
| Блок питания (зарядное устройство) | 1 |
| Пылезащитный колпачок (заглушка) (разъем ММ 0TDR, разъем SM 0TDR, разъем 0PM) | 3 |
| Пылезащитный колпачок (заглушка)(разъем VFL) | 1 |
| Адаптер FC(SM разъем) | 1 |
| Адаптер SC (ММ разъем) | 1 |
| Универсальный 2,5 мм адаптер (разъем ОРМ) | 1 |
| Универсальный 2,5 мм адаптер (разъем VFL) | 1 |
| Защитный резиновый кожух | 1 |
| Руководство по эксплуатации АПБР.418233.010 РЭ | 1 |
| Сумка для переноски | 1 |
осуществляется по документам: Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04. Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: А = ± (0,1 + 5 10-6L), где L - воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015A, где А - измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
- при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
- при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
10 2
- диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;
- диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700)
нм;
- пределы допускаемой основной относительной погрешности измерений средней
-10 -3
мощности на длинах волн калибровки в диапазоне от 10 до 2-10" Вт - ± 2,5 %, в диапазоне
от 2-10" до 10 Вт - ± 3,5 %, в рабочем спектральном диапазоне - ± 5 %, измерений
-10 -3
относительных уровней мощности в диапазоне от 10 до 2-10 Вт - ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
«Рефлектометр оптический F0D-7005-035. Руководство по эксплуатации АПБР.418233.010 РЭ», раздел 6.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим FOD-7005-035
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Оказание услуг почтовой связи, учет объема оказанных услуг электросвязи операторами связи и обеспечение целостности и устойчивости функционирования сети связи общего пользования.
| Зарегистрировано поверок | 200 |
| Поверителей | 16 |
