| Номер в госреестре | 60064-15 |
| Наименование СИ | Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь |
| Изготовитель | ЗАО "Отраслевой центр внедрения новой техники и технологий", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД» - вторая очередь, далее
- Система или АСКУ ТЭР, предназначена для измерений объемного расхода, давления и температуры воды и пара, вычисления на основе этих измерений количества теплоты (тепловой энергии) в водяных и паровых системах теплоснабжения, массового расхода (массы) воды и пара, измерения массового/объемного расхода, температуры и давления мазута.

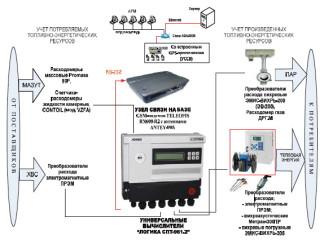

АСКУ ТЭР, построенная на основе устройства сбора и передачи данных «ЭКОМ-3000» (Госреестр № 56107-14) (далее по тексту - УСПД ЭКОМ-3000), являются сложными трех уровневыми структурами с централизованным управлением и распределенной функцией измерения.
Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту -ИК), каждый из которых включает средства измерений физических величин, внесенные в Государственный реестр средств измерений РФ (Федеральный информационный фонд по обеспечению единства измерений). ИК обеспечивают измерения, вычисления и сохранение в архиве контролируемых параметров, которые передаются на верхние уровни АСКУ ТЭР.
Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), GSM модемы TELEOFIS RX600-R2 с антеннами ANTEY-905, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня системы, ее обработку и хранение.
Верхний уровень (информационно-вычислительный) представляет собой информационно-вычислительный комплекс системы (далее по тексту - ИВКС).
В состав ИВКС входят:
- сервер;
- автоматизированные рабочие места (далее по тексту - АРМ);
- каналообразующие аппаратные средства.
ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации всей системы.
На сервере установлена система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователей и специализированный программный комплекс "Энергосфера".
Информационный обмен данными между УСПД ЭКОМ-3000 и ИВКС (сервером) организован посредством локальной сети Ethernet. Подключение УСПД ЭКОМ-3000 к сети передачи данных ОАО «РЖД» (далее по тексту - СПД ОАО «РЖД») производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.
Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.
Защита технических и программных средств АСКУ ТЭР от несанкционированного доступа.
Представителями органов теплонадзора опломбированы следующие блоки теплосчетчиков:
- корпус измерительного блока;
- преобразователи расхода и термопреобразователи сопротивления на трубопроводе;
- корпус модуля.
Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.
Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках (тепловычислителях), УСПД ЭКОМ-3000, сервере, АРМ.
Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.
АСКУ ТЭР решает следующие задачи:
- измерение часовых приращений параметров энергопотребления;
- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АСКУ ТЭР;
- конфигурирование и настройка параметров АСКУ ТЭР;
- ведение системы единого времени в АСКУ ТЭР (коррекция текущего значения времени и даты часов компонентов АСКУ ТЭР);
- передача журналов событий теплосчетчиков, тепловычислителей и УСПД.
АСКУ ТЭР состоит из подсистем учета ТЭР (далее по тексту - подсистема АСКУ ТЭР):
- тепловой энергии воды (ТЭ);
- подпитки ТЭ;
- холодного водоснабжения (ХВС);
- пара;
- мазута.
Подсистемы учета ТЭ и пара состоят из простых измерительно-информационных каналов (далее по тексту - ИИК), реализующих прямые методы измерений путем последовательных измерительных преобразований, и сложных ИИК, представляющих совокупность простых ИИК.
Подсистемы учета мазута, подпитки ТЭ и ХВС состоят из простых ИИК.
Каждый ИИК представляет собой совокупность ИК, ИКП и ИВКС.
Таблица 1 - Состав ИК
| Название ИИК | Наименование СИ, тип СИ, № Г осреестра СИ |
| 1 | 2 |
| - | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 1, 2), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 1, 2), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 1. Котельная ст. Вяземский. ТЧ. УУ мазута котла № 1 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. У2БЛ)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 2. Котельная ст. Вяземский. ТЧ. УУ мазута котла № 2 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. У2БЛ)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узел учета № 3), ИИК массового расхода (массы) пара (узел учета № 3), ИИК ТЭ воды (узел учета № 4), ИИК массового расхода воды (узел учета № 4) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 3, 4), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 3, 4), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 3. Котельная ст. Вяземский. ТЧ. УУ пара с котлов общий | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150,0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55,Госреестр № 18375-08 |
| Узел учета № 4. Котельная ст. Вяземский. ТЧ. УУ ТЭ | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м3/импульс, Госреестр № 17858-11 |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| 1 | 2 |
| ИИК ТЭ пара (узлы учета № 6, 7), ИИК массового расхода (массы) пара (узлы учета № 6, 7) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 5 - 7), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 5 - 7), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 5. Котельная ст. Сибирцево. УУ подаваемого и рециркуляционного мазута | |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11 |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 6. Котельная ст. Сибирцево. УУ пара с котлов 1, 2 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 7. Котельная ст. Сибирцево. УУ пара с котла 3 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, 0,0009 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узел учета № 9), ИИК массового расхода (массы) пара (узел учета № 9) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 8, 9), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 8, 9), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 8. Котельная ст. Железнодорожник. УУ мазута | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду40, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 9. Котельная ст. Железнодорожник. УУ пара общего | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узел учета № 10), ИИК массового расхода (массы) пара (узел учета № 10) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 10 - 13), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 10 - 13), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| 1 | 2 |
| Узел учета № 10. Котельная ст. Советская Гавань. УУ пара общий с котлов № 1, 2 | |
| ИИК расхода пара | Датчик расхода газа, ДРГ.М-2500 Ду100, Госреестр № 26256-06 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 11. Котельная ст. Советская Гавань. УУ мазута на котел 1 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду15, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 12. Котельная ст. Советская Гавань. УУ мазута на котел 2 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду15, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 13. Котельная ст. Советская Гавань. УУ мазута на котел 3 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду15, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узел учета № 15), ИИК массового расхода воды (узлы учета № 15 и 16) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 14 - 16), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 14 - 16), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 14. Котельная ст. Советская Гавань. УУ мазута на котел 4 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду15, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 15. Котельная ст. Советская Гавань. УУ ТЭ | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду150, 0,025 м3/импульс, Госреестр № 17858-11 |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду150, 0,025 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 16. Котельная ст. Советская Гавань. УУ подпитки ТЭ | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м3/импульс, Госреестр № 17858-11 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узел учета № 18), ИИК массового расхода воды (узел учета № 18) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 17, 18), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 17, 18), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| 1 | 2 |
| Узел учета № 17. Котельная ст. Высокогорный. УУ мазута | |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11 |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 18. Котельная ст. Высокогорный. УУ ТЭ | |
| ИИК расхода воды | Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м3/импульс, Госреестр № 16098-09 |
| ИИК расхода воды | Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м3/импульс, Госреестр № 16098-09 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узлы учета № 19, 20), ИИК массового расхода (массы) пара (узлы учета № 19, 20) | Теплосчетчик, ЛОГИКА 6961 (узлы учета № 19, 20), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (узлы учета № 19, 20), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 19. Котельная ст. Высокогорный. УУ пара с котлов 1, 2 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 20. Котельная ст. Высокогорный. УУ пара с котла 3 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узел учета № 21), ИИК массового расхода воды (узлы учета № 21, 22) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 21, 22), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961(общий на узлы учета № 21, 22), Госреестр № 35477-12 | |
| Узел учета № 21. Котельная ст. Смоляниново. УУ ТЭ | |
| ИИК расхода воды | Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м3/импульс, Госреестр № 16098-09 |
| ИИК расхода воды | Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м3/импульс, Госреестр № 16098-09 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 22. Котельная ст. Смоляниново. УУ подпитки ТЭ | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| - | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 23 - 26), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 23 - 26), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| 1 | 2 |
| Узел учета № 23. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 1 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 24. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 2 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 25. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 3 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 26. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 4 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узлы учета № 27 -30), ИИК массового расхода (массы) пара (узлы учета № 27 -30) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 27 - 30), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 27 - 30), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 27. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 1 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 28. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 2 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 29. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 3 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 30. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 4 | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК массового расхода воды (узел учета № 32) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 31, 32), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 31, 32), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| 1 | 2 |
| Узел учета № 31. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ мазута | |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11 |
| ИИК массового расхода мазута | Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 32. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ ХВС цеха КВТК | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду150, 0,025 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узел учета № 33), ИИК массового расхода воды (узлы учета № 33, 34) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 33, 34), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 33, 34), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 33. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ ТЭ с котлов 6, 7, 8 цеха КВТК | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду700, 0,002011 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 34. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ подпитки ТЭ первого контура | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду150, 0,025 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК ТЭ пара (узел учета № 35), ИИК массового расхода (массы) пара (узел учета № 35) | Теплосчетчик, ЛОГИКА 6961, Госреестр № 54511-13 |
| Тепловычислитель, СПТ961, Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 35. Котельная ст. Тында ДТС. ШУТЭР № 2. УУ пара от котлов общий | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узел учета № 36), ИИК массового расхода воды (узлы учета № 36, 37) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 36, 37), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 36, 37), Госреестр № 35477-12 | |
| Узел учета № 36. Котельная ст. Тында ДТС. ШУТЭР № 2. УУ ТЭ с котлов 1, 2, 5 цеха КВТС-КЕ | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| 1 | 2 |
| Узел учета № 37. Котельная ст. Тында ДТС. ШУТЭР № 2. УУ ХВС цеха КВТС-КЕ | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узлы учета № 38, 39), ИИК массового расхода воды (узлы учета № 38, 39) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 38, 39), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 38, 39), Госреестр № 35477-12 | |
| Узел учета № 38. Котельная ст. Тында ДТС. ШУТЭР № 3. УУ ТЭ на промзону № 1 | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 39. Котельная ст. Тында ДТС. ШУТЭР № 3. УУ ТЭ на промзону № 3 | |
| ИИК расхода воды | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м3/импульс, Госреестр № 42775-09 |
| ИИК расхода воды | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узлы учета № 40, 41), ИИК массового расхода воды (узлы учета № 40, 41) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 40, 41), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 40, 41), Госреестр № 35477-12 | |
| Узел учета № 40. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на город № 1 | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 41. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на город № 2 | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ воды (узлы учета № 42, 43), ИИК массового расхода воды (узлы учета № 42, 43) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 42, 43), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 42, 43), Госреестр № 35477-12 | |
| 1 | 2 |
| Узел учета № 42. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на город № 3 | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 43. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на промзону № 2 | |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м3/импульс, Госреестр № 42775-14 |
| ИИК расхода воды | Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м3/импульс, Госреестр № 42775-14 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| - | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 44 - 46), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 44 - 46), Госреестр № 35477-12 | |
| ИИК температуры наружного воздуха | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 44. Котельная ст. Новый Ургал. УУ мазута котел № 1 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 45. Котельная ст. Новый Ургал. УУ мазута котел № 2 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 46. Котельная ст. Новый Ургал. УУ мазута котел № 3 | |
| ИИК объемного расхода мазута | Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13 |
| ИИК температуры мазута | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК давления мазута | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК ТЭ пара (узел учета № 47), ИИК массового расхода (массы) пара (узел учета № 47), ИИК ТЭ воды (узел учета № 48), ИИК массового расхода воды (узлы учета № 48, 49) | Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 47 - 49), Госреестр № 54511-13, в том числе: |
| Тепловычислитель, СПТ961 (общий на узлы учета № 47 - 49), Госреестр № 35477-12 | |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| Узел учета № 47. Котельная ст. Новый Ургал. УУ пара общий вывод | |
| ИИК расхода пара | Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м3/импульс, Госреестр № 42775-09 |
| ИИК температуры пара | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления пара | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| 1 | 2 |
| Узел учета № 48. Котельная ст. Новый Ургал. УУ ТЭ общий вывод | |
| ИИК расхода воды | Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м3/импульс, Госреестр № 16098-09 |
| ИИК расхода воды | Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м3/импульс, Госреестр № 16098-09 |
| ИИК температуры воды (подающий и обратный трубопровод) | Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Узел учета № 49. Котельная ст. Новый Ургал. УУ подпитки | |
| ИИК расхода воды | Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м3/импульс, Госреестр № 17858-11 |
| ИИК температуры воды | Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
| ИИК избыточного давления воды | Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
| Примечания: 1 ИИК ТЭ воды - ИИК тепловой энергии воды; 2 ИИК ТЭ пара - ИИК тепловой энергии пара. | |
Сигналы с выхода простых ИИК используются для получения результатов косвенных (совокупных) измерений и расчетов, реализуемых теплосчетчиками (тепловычислителями).
УЧЕТ ПОТРЕБЛЯЕМЫХ ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ
RS-232
Монтаж СИ выполнен в соответствии с требованиями руководств по эксплуатации/руководств по монтажу компонентов АСКУ ТЭР, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям, указанным в руководствах по эксплуатации измерительных компонентов теплосчетчика ЛОГИКА 6961.
Теплосчетчики ЛОГИКА 6961 на базе тепловычислителей СПТ961 и первичных преобразователей измеряют объемный расход, температуру и давление теплоносителя в трубопроводах, вычисляют значения плотности и энтальпии воды по МИ 2412-97, значения плотности и энтальпии пара по МИ 2451-98. Далее по МИ 2714-2002 теплосчетчики ЛОГИКА 6961 вычисляет значения тепловой энергии воды и пара, массового расхода (массы) воды и пара, с последующим отображением на дисплее и архивированием параметров.
Теплосчетчики ЛОГИКА 6961 (тепловычислители СПТ961) посредством интерфейса RS-232 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключены к GSM модемам TELEOFIS RX600-R2. GSM модемы TELEOFIS RX600-R2 передают данные, хранящиеся в теплосчетчиках ЛОГИКА 6961, на УСПД ЭКОМ-3000. УСПД ЭКОМ-3000 осуществляет хранение измерительной информации и журналов событий, передачу результатов измерений посредством локальной сети Ethernet на сервер системы (ИВКС). Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Сервер АСКУ ТЭР при помощи программного обеспечения (ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента.
Возможно считывание информации с теплосчетчиков ЛОГИКА 6961 как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).
АСКУ ТЭР оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД ЭКОМ-3000 приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД ЭКОМ-3000 синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 с коррекцией времени по источнику точного времени составляют ±1 мс. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 (Госреестр № 56107-14) при отсутствии коррекции по сигналам проверки времени не более ±3 с/сут.
Шкала времени таймера УСПД ЭКОМ-3000 синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ±1 с.
Сличение времени внутренних таймеров теплосчетчиков ЛОГИКА 6961 со шкалой времени таймера УСПД ЭКОМ-3000 один раз в сутки, корректировка осуществляется при расхождении времени ±1 с.
В состав ПО АСКУ ТЭР входит: ПО теплосчетчиков, ПО УСПД ЭКОМ-3000 и ПО системы базы данных СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (далее по тексту - СУБД) и специализированного программного пакета ПК «Энергосфера».
Операционная система Microsoft Windows Server 2008 - лицензия VM005718592.
Пакеты клиентских лицензий Windows Server 2008 VM005731314 (5 лицензий) и VM005731333 (5 лицензий). ПК «Энергосфера» лицензия ES-S-1000-19-12000-1555, включая лицензии на СУБД Microsoft SQL Server, изготовитель ООО «Прософт-Системы», г. Екатеринбург.
Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).
Пакет Microsoft Office - лицензия 6QMCW-F2JK2-DYY77 -JPB2C-VW 6YH.
Метрологически значимой частью специализированного программного обеспечения ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961 и УСПД ЭКОМ-3000.
ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы.
Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pso_metr.dll |
| Номер версии (идентификационный номер) ПО | 1.1.1.1 |
| Цифровой идентификатор ПО | cbeb6f6ca69318bed976e08a2bb7814b |
| Другие идентификационные данные, если имеются | ПО ПК «Энергосфера» |
Метрологически значимой частью ПО УСПД ЭКОМ-3000 является специализированная библиотека - файл libecom.so. С помощью библиотеки libecom.so решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961. ПО УСПД ЭКОМ-3000 не влияет на метрологические характеристики Системы.
Идентификационные данные библиотеки libecom.so приведены в таблице 3.
КОМ-3000
Таблица 3 - Идентификационные данные ПО УСПД Э
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | libecom.so |
| Номер версии (идентификационный номер) ПО | 11.159 |
| Цифровой идентификатор ПО | d394e4969e78e00aae4cf8fb375da0e9 |
| Другие идентификационные данные, если имеются | Внутреннее ПО УСПД «ЭКОМ-3000» |
Метрологические характеристики АСКУ ТЭР, указанные в таблице 4, нормированы с учетом ПО. Уровень защиты программного обеспечения АСКУ ТЭР от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014.
Таблица 4 - Метрологические характеристики измерительно-информационных каналов по подсистемам АСКУ ТЭР
| Р Э Т КУ С А Л м е т с и с д о П | № узла учета | Название измерительно-информационных каналов (ИИК) | Диапазон измерений ИИК | Пределы допускаемого значения погрешности ИИК |
| 1 | 2 | 3 | 4 | 5 |
| ТЭ (1) | 4 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 0С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 0С | от 0,7 до 7,0 Гкал/ч | 5 ± 5 % |
| 5 ± 4 % | ||||
| ИИК массового расхода воды | от 28 до 280 т/ч | 5 ± 1,2 % | ||
| ИИК объемного расхода воды | от 28 до 280 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 40 до плюс 100 °С | Д ± 0,5 °С | ||
| ИИК избыточного давления воды | от 0,1 до 0,4 МПа | Y ± 1,0 % |
| 1 | 2 | 3 | 4 | 5 |
| ТЭ (1) | 18, 21, 48 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 0С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 0С | от 0,7 до 17,5 Гкал/ч | 5 ± 5 % |
| 5 ± 4 % | ||||
| ИИК массового расхода воды | от 70 до 700 т/ч | 5 ± 1,2 % | ||
| ИИК объемного расхода воды | от 70 до 700 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 40 до плюс 100 °С | Д ± 0,5 °С | ||
| ИИК избыточного давления воды | от 0,1 до 0,8 МПа | Y ± 1,0 % | ||
| 36 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 0С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 0С | от 35,4 до 283,2 Гкал/ч | 5 ± 5 % | |
| 5 ± 4 % | ||||
| ИИК массового расхода воды | от 442,5 до 3540 т/ч | 5 ± 1,7 % | ||
| ИИК объемного расхода воды | от 442,5 до 3540 м3/ч | 5 ± 1,6 % | ||
| 38, 40, 42 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 0С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 0С | от 11,3 до 432,7 Гкал/ч | 5 ± 5 % | |
| 5 ± 4 % | ||||
| ИИК массового расхода воды | от 636,3 до 5090 т/ч | 5 ± 1,7 % | ||
| ИИК объемного расхода воды | от 636,3 до 5090 м3/ч | 5 ± 1,6 % | ||
| 39 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 0С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 0С | от 10,6 до 84,8 Гкал/ч | 5 ± 5 % | |
| 5 ± 4 % | ||||
| ИИК массового расхода воды | от 132,5 до 1060 т/ч | 5 ± 1,2 % | ||
| ИИК объемного расхода воды | от 132,5 до 1060 м3/ч | 5 ± 1,1 % | ||
| 41, 43 | ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 0С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 0С | от 24,0 до 192,1 Гкал/ч | 5 ± 5 % | |
| 5 ± 4 % | ||||
| ИИК массового расхода воды | от 282,5 до 2260 т/ч | 5 ± 1,7 % | ||
| ИИК объемного расхода воды | от 282,5 до 2260 м3/ч | 5 ± 1,6 % |
| 1 | 2 | 3 | 4 | 5 |
| ТЭ (1) | 36, 38 - 43 | ИИК температуры воды | от плюс 40 до плюс 160 °С | Д ± 0,7 °С |
| ИИК избыточного давления воды | от 0,3 до 1,8 МПа от 0,2 до 0,9 МПа | Y ± 1,0 % | ||
| 15 | ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода свыше плюс 20 0С | от 0,5 до 5,0 Гкал/ч | 5 ± 5 % | |
| ИИК массового расхода воды | от 63 до 630 т/ч | 5 ± 1,2 % | ||
| ИИК объемного расхода воды | от 63 до 630 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 40 до плюс 100 °С | Д ± 0,5 °С | ||
| ИИК избыточного давления воды | от 0,1 до 0,6 МПа | Y ± 1,0 % | ||
| 33 | ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода свыше плюс 20 0С | от 35,4 до 553,6 Гкал/ч | 5 ± 5 % | |
| ИИК массового расхода воды (2 подающих трубопровода) | от 442,5 до 3540 т/ч | 5 ± 1,7 % | ||
| ИИК массового расхода воды (обратный трубопровод) | от 865 до 6920 т/ч | 5 ± 1,7 % | ||
| ИИК объемного расхода воды (2 подающих трубопровода) | от 442,5 до 3540 м3/ч | 5 ± 1,6 % | ||
| ИИК объемного расхода воды (обратный трубопровод) | от 865 до 6920 м3/ч | 5 ± 1,6 % | ||
| ИИК температуры воды | от плюс 40 до плюс 160 °С | Д ± 0,7 °С | ||
| ИИК избыточного давления воды | от 0,3 до 1,8 МПа от 0,2 до 0,9 МПа | Y ± 1,0 % | ||
| подпитки ТЭ (2) | 16, 49 | ИИК массового расхода воды | от 4,5 до 45 т/ч | 5 ± 1,2 % |
| ИИК объемного расхода воды | от 4,5 до 45 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 2 до плюс 80 °С | Д ± 0,5 °С | ||
| ИИК избыточного давления воды | от 0,1 до 0,6 МПа | Y ± 1,0 % | ||
| 34 | ИИК массового расхода воды | от 10 до 630 т/ч | 5 ± 1,2 % | |
| ИИК объемного расхода воды | от 10 до 630 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 2 до плюс 80 °С | Д ± 0,7 °С | ||
| пара (3) | 3, 20, 27 - 30 | ИИК тепловой энергии пара | от 1,0 до 24,8 Гкал/ч | 5 ± 4 % |
| ИИК массового расхода пара | от 1,6 до 37 т/ч | 5 ±3 % | ||
| ИИК избыточного давления пара | от 0,6 до 1,3 МПа | Y ± 0,6 % | ||
| 9 | ИИК тепловой энергии пара | от 1,0 до 24,0 Гкал/ч | 5 ± 4 % | |
| ИИК массового расхода пара | от 1,6 до 37 т/ч | 5 ±3 % | ||
| ИИК избыточного давления пара | от 0,2 до 0,6 МПа | Y ± 0,6 % | ||
| 1 | 2 | 3 | 4 | 5 |
| пара (3) | 6, 7 | ИИК тепловой энергии пара | от 7,2 до 71,4 Гкал/ч | 5 ± 4 % |
| ИИК массового расхода пара | от 2,6 до 25,7 т/ч | 5 ±3 % | ||
| ИИК избыточного давления пара | от 0,3 до 1,1 МПа | Y ± 0,6 % | ||
| 10 | ИИК тепловой энергии пара | от 0,3 до 11,0 Гкал/ч | 5 ± 4 % | |
| ИИК массового расхода пара | от 0,5 до 16,5 т/ч | 5 ±3 % | ||
| ИИК избыточного давления пара | от 0,4 до 1,4 МПа | Y ± 0,6 % | ||
| 19, 35, 47 | ИИК тепловой энергии пара | от 4,4 до 45,0 Гкал/ч | 5 ± 4 % | |
| ИИК массового расхода пара | от 6,7 до 68,5 т/ч | 5 ±3 % | ||
| ИИК избыточного давления пара | от 0,6 до 1,4 МПа | Y ± 0,6 % | ||
| 3, 6, 7, 9, 10, 19, 20, 27 -30, 35, 47 | ИИК температуры пара | от плюс 120 до плюс 200 °С | Д ± 0,7 °С | |
| ИИК температуры воды | от плюс 2 до плюс 20 °С | Д ± 0,5 °С | ||
| мазута (4) | 5, 17 | ИИК массового расхода мазута | от 1,5 до 10 т/ч | 5 ± 0,25 % |
| от 1,0 до 10 т/ч | ||||
| ИИК давления мазута | от 0,1 до 1,0 МПа | Y ± 1 % | ||
| 31 | ИИК массового расхода мазута | от 1,5 до 6 т/ч | 5 ± 0,25 % | |
| ИИК давления мазута | от 0,9 до 1,9 МПа | Y ± 1 % | ||
| 1, 2, 23 - 26, 44 - 46 | ИИК объемного расхода мазута | от 75 до 3000 л/ч | 5 ± 0,6 % | |
| ИИК температуры мазута | от плюс 60 до плюс 180 °С | Д ± 0,7°С | ||
| ИИК избыточного давления мазута | от 0,1 до 0,6 МПа | Y ±1 % | ||
| 8 | ИИК объемного расхода мазута | от 225 до 9000 л/ч | 5 ± 0,6 % | |
| от 75 до 3000 л/ч | ||||
| ИИК температуры мазута | от плюс 60 до плюс 180 °С | Д ± 0,7°С | ||
| ИИК избыточного давления мазута | от 0,1 до 0,2 МПа | Y ±1 % | ||
| 11 - 14 | ИИК объемного расхода мазута | от 60 до 600 л/ч | 5 ± 0,6 % | |
| ИИК температуры мазута | от плюс 60 до плюс 180 °С | Д ± 0,7°С | ||
| ИИК избыточного давления мазута | от 0,2 до 2,0 МПа | Y ±1 % | ||
| ИИК температуры наружного воздуха | от плюс 5 до плюс 50 °С | Д ± 0,4°С | ||
| 1 | 2 | 3 | 4 | 5 |
| «ч С я | 32 | ИИК массового расхода воды | от 10 до 630 т/ч | 5 ± 1,2 % |
| ИИК объемного расхода воды | от 10 до 630 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 2 до плюс 20 °С | Д ± 0,5 °С | ||
| ИИК избыточного давления воды | от 0,1 до 0,6 МПа | Y ± 1,0 % | ||
| 37 | ИИК массового расхода воды | от 10 до 280 т/ч | 5 ± 1,2 % | |
| ИИК объемного расхода воды | от 10 до 280 м3/ч | 5 ± 1,1 % | ||
| ИИК температуры воды | от плюс 2 до плюс 20 °С | Д ± 0,5 °С | ||
| ИИК избыточного давления воды | от 0,1 до 0,6 МПа | Y ± 1,0 % | ||
| Примечания: 1 Названия узлов учета указаны в таблице 1; 2 Для узлов учета № 15, 33 относительная погрешность ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 20 °С не нормирована. Каналы тепловой энергии воды узлов учета № 15, 33 при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 20 °С являются информационными; 3 Для узлов учета № 1, 2, 8, 11 - 14, 23 - 26, 44 - 46 относительная погрешность ИИК массового расхода мазута не нормирована. 4 5 - предел допускаемого значения относительной погрешности ИИК; 5 Д - предел допускаемого значения абсолютной погрешности ИИК; 6 у - предел допускаемого значения приведенной погрешности ИИК. | ||||
Пределы допускаемой абсолютной погрешности внутренних часов компонентов АСКУ ТЭР не более ±5 с/сут.
Условия эксплуатации АСКУ ТЭР: температура окружающего воздуха (ИВКС, ИКП), °С температура окружающего воздуха (нижний уровень), °С
от плюс 15 до плюс 25 от плюс 5 до плюс 50 95
от 84 до 106,7 (12 ± 1); (24 ± 1)
ООЛ +10 %
220 -15 %
50 ± 1
■ влажность при 35 °С, не более, % атмосферное давление, кПа параметры электрического питания: напряжение (постоянный ток), В напряжение (переменный ток), В
- частота (переменный ток), Гц
Знак утверждения типа наносится на титульные листы эксплуатационной документации и на шильдик сервера системы (указан на рисунке 3) типографским способом.
Таблица 5 - Комплектность АСКУ ТЭР
| Наименование | Количество/шт. |
| Расходомеры массовые Promass 80S Ду 40 | 4 |
| Расходомеры массовые Promass 80S Ду 25 | 2 |
| Счетчики-расходомеры жидкости камерные, CONTOIL (мод. VZFA) Ду 25 | 11 |
| Счетчики-расходомеры жидкости камерные CONTOIL VZFA Ду 15 | 4 |
| Преобразователь расхода вихревой ЭМИС-ВИХРЬ-200 Ду200 | 5 |
| Преобразователь расхода вихревой ЭМИС-ВИХРЬ-200 Ду150 | 7 |
| Преобразователь расхода вихревой ЭМИС-ВИХРЬ-200 Ду125 | 2 |
| Датчики расхода газа ДРГ.М - 2500 Ду100 | 1 |
| Преобразователи расхода электромагнитные ПРЭМ Ду 150 | 4 |
| Преобразователи расхода электромагнитные ПРЭМ ДУ 100 | 3 |
| Преобразователи расхода электромагнитные ПРЭМ ДУ 40 | 3 |
| Преобразователи расхода вихреакустические Метран-300ПР Ду200 | 6 |
| Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 400 | 4 |
| Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 500 | 4 |
| Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 600 | 6 |
| Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 700 | 1 |
| Комплекты термопреобразователей сопротивления КТСПР-01 | 12 |
| Термометры сопротивления из платины технические ТПТ-1-3 | 57 |
| Датчики давления Метран-55 | 66 |
| Теплосчетчики Логика 6961 | 20 |
| Тепловычислители СПТ961 | 20 |
| Устройство GSM связи | 11 |
| УСПД ЭКОМ-3000 с ПО | 1 |
| Сервер | 1 |
| Специализированное программное обеспечение ПК «Энергосфера» | 1 |
| Методика поверки МП 1973/550-2014 | 1 |
осуществляется по документу МП 1973/550-2014 «ГСИ. Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД» - вторая очередь. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в октябре 2014 г.
Средства поверки:
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (Госреестр № 27008-04);
- стенд СКС6, абсолютная погрешность формирования тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ±
0,003 % (для тепловычислителя СПТ961);
- установка расходомерная УМР-1, диапазон воспроизведения расхода от 0,01 до 360 м3/ч, относительная погрешность ± 0,05 %;
- комплексная проливная установка КПУ-400-ЧМ, диапазон задания расходов от 0,4 до 360 м3/ч, погрешность измерения объема не более ± 0,3 %;
- установка поверочная газовая типа УПВ-01, диапазон расходов от 40 до 10000 м3/ч, пределы основной относительной погрешности ± 0,33 %);
- генератор сигналов Г6-27, диапазон частот от 0,3 Гц до 3 МГц, стабильность не менее 0,05 %;
- частотомер электронно-счетный Ч-88, диапазон частот входных сигналов от 0,1 Гц до 200 МГц;
- частотомер Ч3-64, диапазон измерения периода от 0,18 до 900 сек., относительная погрешность измерения периода не более ± 0,03 %;
- поверочная установка для поверки методом измерения массы с основной погрешностью не более ± 0,08 %;
- термометр сопротивления платиновый эталонный ПТС-10М I разряда;
- термостат нулевой ТН 12;- термостат жидкостной ТРЖ;
- мера электрического сопротивления 100 Ом;
- грузопоршневые манометры МП-60М, МП-600, МП-2500 1-го разряда;
-калибраторы давления пневматические Метран-505 Воздух-II, Метран-504
Воздух-I 1-го разряда;
- барометр БОП-1М 1-го разряда;
- вольтметр цифровой В7-68, диапазон измерения напряжения от 16 до 42 В, относительная погрешность измерения напряжения в диапазоне напряжений от 11 до 5 В не более ± 0,05 %;
- мера электрического сопротивления, класс точности 0,002.
- источник постоянного тока напряжением 24 В, переменного тока 220 В и частотой 50 Гц;
- электронный счетчик импульсов амплитудой до 50 В и частотой от 0 до 10 кГц;
- секундомер СТЦ-1, диапазон измерения от 0,5 с до 1 ч, погрешность измерения не более ± 0,1 сек.;
- термометр лабораторный ТЛ-4, предел измерения от 0 до 50 0С, цена деления
0,5 0С.
Методика (методы) измерений приведена в документе: «Методика (методы) измерений количества тепловой энергии в водяных и паровых системах теплоснабжения, объемного расхода воды, массового расхода (массы) пара и мазута с использованием системы автоматизированной комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по теп-ловодоснабжению - филиала ОАО «РЖД» - вторая очередь. Свидетельство об аттестации методики (методов) измерений № 1409/550-01.00229-2014 от 30 октября 2014 г.
Нормативные и технические документы, устанавливающие требования к АСКУ ТЭР
1. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
2. ГОСТ Р 8.595-2004 " ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений";
3. Правила учета тепловой энергии и теплоносителя, утвержденные постановлением Правительства РФ от 18 ноября 2013 г.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
