Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, 60066-15

Назначение

Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов -АСКУ ТЭР) Восточно-Сибирской железной дороги (далее по тексту - ИИК узлов учета № 161

-    169) предназначены для измерений объемного расхода, температуры и избыточного давления воды, вычисления на основе этих измерений тепловой энергии и массового расхода воды в водяных системах теплоснабжения.

Описание

ИИК узлов учета № 161 - 169, построенные на основе устройства сбора и передачи данных «ЭКОМ-3000» (Госреестр № 56107-14) (далее по тексту - УСПД ЭКОМ-3000), являются сложными трех уровневыми структурами с централизованным управлением и распределенной функцией измерения.

Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту -ИК), каждый из которых включает средства измерений физических величин, внесенные в Государственный реестр средств измерений РФ (Федеральный информационный фонд по обеспечению единства измерений). ИК обеспечивают измерения, вычисления и сохранение в архиве контролируемых параметров, которые передаются на верхние уровни ИИК узлов учета № 161 - 169.

Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), устройства передачи данных УПД-2, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, ее обработку и хранение.

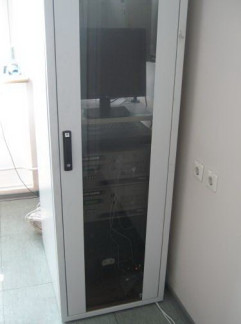

Верхний уровень (информационно-вычислительный) представляет собой информационно-вычислительный комплекс ИИК узлов учета № 161 - 169 (далее по тексту - ИВКС).

В состав ИВКС входят:

-    сервер;

-    автоматизированные рабочие места (далее по тексту - АРМ);

-    каналообразующие аппаратные средства.

ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации.

На сервере установлена система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователей и специализированный программный комплекс "Энергосфера".

Обмен данными между сервером системы и АРМ обеспечивается с помощью сети передачи данных (далее по тексту - СПД) ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Защита технических и программных средств ИИК узлов учета № 161 - 169 от несанкционированного доступа.

Лист № 2 Всего листов 11

Представителями органов теплонадзора опломбированы следующие блоки теплосчетчиков:

-    корпус измерительного блока;

-    преобразователи расхода и термопреобразователи сопротивления на трубопроводе;

-    корпус модуля.

Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.

Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках, УСПД ЭКОМ-3000, сервере, АРМ.

Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.

В ИИК узлов учета № 161 - 169 решены следующие задачи:

-    измерение часовых приращений параметров энергопотребления;

-    периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;

-    хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных);

-    передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;

-    обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

-    диагностика и мониторинг функционирования технических и программных средств;

-    конфигурирование и настройка параметров ИИК узлов учета № 161 - 169;

-    ведение системы единого времени (коррекция текущего значения времени и даты часов компонентов ИИК узлов учета № 161 - 169);

-    передача и хранение журналов событий теплосчетчиков и сервера.

ИИК узлов учета № 161 - 169 состоят из простых измерительно-информационных каналов (далее по тексту - ИИК), реализующих прямые методы измерений путем последовательных измерительных преобразований на уровне узлов учета, и сложных ИИК, представляющих совокупность простых ИИК.

Каждый измерительно-информационный канал (ИИК) представляет собой совокупность ИК, ИКП и ИВКС.

Таблица 1 - Состав ИК

В состав сложных ИИК тепловой энергии воды входят ИИК объемного расхода воды (подающий трубопровод), ИИК объемного расхода воды (обратный трубопровод), ИИК температуры воды (подающий трубопровод) и ИИК температуры воды (обратный трубопровод).

Сигналы с выхода простых ИИК используются для получения результатов косвенных (совокупных) измерений и расчетов, реализуемых теплосчетчиками.

Монтаж СИ выполнен в соответствии с требованиями руководства по эксплуатации теплосчетчика КМ-5, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям руководства по эксплуатации теплосчетчика КМ-5.

Теплосчетчики КМ-5 измеряют объемный расход, температуру и давление воды в трубопроводах с помощью входящих в их состав преобразователей и вычисляют на основе этих измерений по ГСССД МР 147-2008 значения плотности и энтальпии. Далее в зависимости от конфигурации системы теплоснабжения (открытая (ОВСТ), закрытая (ЗВСТ) водяные системы теплоснабжения) по МИ 2412-1997 вычисляются значения тепловой энергии, с последующим отображением на дисплее и архивированием параметров.

Теплосчетчики КМ-5 посредством интерфейса RS-485 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключены к устройству передачи данных УПД-2. Устройство передачи данных УПД-2 обеспечивает доступ по коммутируемому GSM-каналу (протокол CSD) с УСПД ЭКОМ-3000 к данным, хранящимся в теплосчетчиках КМ-5. УСПД ЭКОМ-3000 осуществляют хранение измерительной информации и журналов событий, передачу результатов измерений через GSM модемы на сервер и АРМ ИИК узлов учета № 161 -169 и при помощи программного обеспечения (далее по тексту - ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента. Возможно считывание информации с теплосчетчиков КМ-5 как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).

ИИК узлов учета № 161 - 169 оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД ЭКОМ-3000 приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД ЭКОМ-3000 синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 с коррекцией времени по источнику точного времени составляют ± 1 мс. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 (Госреестр № 56107-14) при отсутствии коррекции по сигналам проверки времени не более ± 3 с/сут.

Шкала времени таймера УСПД ЭКОМ-3000 синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ± 1 с.

Сличение времени внутренних таймеров теплосчетчиков КМ-5 со шкалой времени таймера УСПД ЭКОМ-3000 один раз в сутки, корректировка осуществляется при расхождении времени ± 1 с.

Программное обеспечение

В состав ПО ИИК узлов учета № 161 - 169 входит: ПО теплосчетчиков и ПО системы базы данных СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (СУБД) и прикладное ПО ИВК «Энергосфера», ПО СОЕВ.

Операционная система Microsoft Windows Server 2008 - лицензия VM005327130.

Пакеты клиентских лицензий Windows Server 2008 VM005731330 (5лицензий) и VM005731329 (5лицензий).
