| Номер в госреестре | 60073-15 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | Rosemount 8750 |
| Изготовитель | АО "ПГ "Метран", г.Челябинск; Фирма "Emerson Process Management Flow Technologies Co.", Ltd., Китай; Фирма "Emerson SRL", Румыния; Фирма "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика |
| Год регистрации | 2015 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные Rosemount 8750 (далее - расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода, накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электрическую проводимость 5-10-4 См/м.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока, которая в свою очередь пропорциональна объемному расходу жидкости.
Электромагнитные расходомеры состоят из:
- датчика расхода (далее - датчик)
- измерительного преобразователя (далее - преобразователя) настенного или полевого монтажа).
Датчик представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытый внутри неэлектропроводной изоляцией и помещенный между полюсами электромагнита, и два электрода, помещенные в поток проводящей жидкости, в направлении перпендикулярном как к направлению потока, так и к направлению силовых линий магнитного поля.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, измеряют при помощи электродов ЭДС, скорость потока и объемный расход, а также формируют аналоговые и цифровые выходные сигналы.
Существует 2 исполнения расходомеров: стандартное и высокоточное (опция D1). Датчик устанавливается в технологический трубопровод, преобразователь может монтироваться как отдельно, так и встраиваться в датчик.
Преобразователи могут комплектоваться жидкокристаллическим индикатором (ЖКИ), либо быть без него.

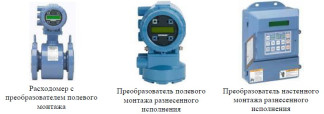

Внешний вид расходомеров представлен на рисунке 1.
Расходомер с преобразователем полевого монтажа
Преобразователь настенного монтажа разнесенного исполнения
Программное обеспечение расходомеров (далее - ПО) не изменяемое и не считываемое. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в
таблице 1.
_Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | 8732EIS_VDD_5_ 4 5.hex | 8732E_REL_V5_3 3.bin | 8712E_REL_V5_ 3 l.bin |
| Номер версии (идентификационный номер) ПО | не ниже 5.4.5 | не ниже 5.3.3 | не ниже 5.3.1 |
| Цифровой идентификатор ПО | — | — | — |
Метрологические и технические характеристики расходомеров представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики расходомеров
| Наименование характеристики | Значение характеристики |
| Диапазон измерений скорости при прямом и обратном потоках, м/с | от 0,012 до 12 |
| Диаметр условного прохода, мм | от 15 до 1200 |
| Пределы допускаемой основной относительной погрешности при измерении скорости потока, %1): - при скорости потока от 0,3 до 12 м/с, - при скорости потока от 1 до 12 м/с (опция D1) | ± 0,5 ± 0,25 |
| Пределы допускаемой дополнительной относительной погрешности расходомера, при изменении температуры окружающей среды, на каждые 10 °С, % | ± 0,02 |
| Пределы допускаемой относительной погрешности преобразования в токовый выходной сигнал, % от диапазона измерения | ± 0,025 |
| Выходные сигналы: - токовый/HART, мА - частотно-импульсный, Гц | от 4 до 20 от 1 до 10000 |
| Диапазон температуры технологической среды, °С | от минус 29 до плюс 120 |
| Напряжение питания переменного тока, В, не более Напряжение питания постоянного тока, В, не более | 250 42 |
| Степень защиты от пыли и воды: - датчик - преобразователь полевого монтажа - преобразователь настенного монтажа | IP68 IP66 IP66 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры, не более (длина х ширина х высота), мм | 1199x1490x1570 |
| Масса, кг, не более | 1679 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Условия эксплуатации: | |
| - температура окружающей среды датчика, °С; | от минус 29 до плюс 60 |
| - температура окружающей среды преобразователя полевого | |
| монтажа (без ЖКИ), °С; | от минус 50 до плюс 60 |
| - температура окружающей среды преобразователя полевого | |
| монтажа (с ЖКИ), °С; | от минус 20 до плюс 60 |
| - температура окружающей среды преобразователя настенного | |
| монтажа (без ЖКИ), °С; | от минус 40 до плюс 74 |
| - температура окружающей среды преобразователя настенного | |
| монтажа (с ЖКИ), °С; | от минус 29 до плюс 74 |
| - относительная влажность, % | до 100 |
| Примечание: | |
| 1) При скорости потока от 0,012 до 0,3 м/с основная абсолютная погрешность расходомера | |
| равна ± 0,0015 м/с | |
наносится на табличку или корпус расходомера, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность поставки расходомеров приведена в таблице 3.
Таблица 3 - Комплектность поставки расходомеров
| Наименование | Количество, шт. |
| Расходомер электромагнитный 8750 | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 4213-066-2014 | 1 |
| Комплект монтажных частей * | 1 |
| * Согласно заказу | |
осуществляется по документу МП 4213-066-2014 «Расходомеры электромагнитные Rosemount 8750. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 12 декабря 2014 г. Основные средства поверки:
- Поверочная установка с диапазоном расходов, соответствующих или превышающих диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
- Имитатор 8714, диапазон имитации скорости потока от 0,9143 до 9,1440 м/с, предел допускаемой относительной погрешности ± 0,04 %;
содержатся в документе «Расходомеры электромагнитные Rosemount 8750. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Rosemount 8750
ГОСТ 8.510-2002 ГСИ. «Государственная поверочная схема для средств измерений объема и массы жидкостей»;
ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»;
ТУ 4213-066-51453097-2014 «Расходомеры электромагнитные Rosemount 8750».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготов ители
1. «Emerson Process Management Flow Technologies Co.», Ltd., Китай, 111, Xing Min South Road Jiangning, Nanjing, Jiangsu Province, 211100;
2. «Emerson SRL», Румыния, Str. Emerson Nr.4, Cluj-Napoca, Romania, 400641;
3. «F-R Tecnologias de Flujo, S.A. de C.V.», Мексика, Ave. Miguel de Cervantes № 111, Complejo Industrial Chihuahua, Chihuahua, Mexico, 31136
4. Закрытое акционерное общество «Промышленная группа «Метран» (ЗАО «ПГ «Метран»), 454112, Россия, Челябинск, Комсомольский проспект, 29.
