Номер в госреестре | 60078-15 |
Наименование СИ | Измерительная система в составе системы внутриреакторного контроля энергоблока № 3 Ростовской АЭС |
Изготовитель | Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск |
Год регистрации | 2015 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Измерительная система в составе системы внутриреакторного контроля энергоблока № 3 Ростовской АЭС (далее - СВРК ) предназначена для измерений и измерительных преобразований к цифровому виду значений физических параметров, используемых для контроля активной зоны реактора: температуры, давления, разности давлений, частоты напряжения переменного тока, электрической мощности, силы постоянного тока от детекторов прямого заряда.
Измерительная система выделяется на функциональном уровне в составе системы внутриреакторного контроля энергоблока № 3 Ростовской АЭС и обеспечивает измерение значений физических параметров, необходимых для контроля состояния активной зоны реактора: температуры, давления, разности давлений (в том числе на стандартных сужающих устройствах по ГОСТ 8.586.1-2005 с отображением результатов в единицах расхода), частоты напряжения переменного тока, электрической мощности, а также силы постоянного тока от детекторов прямого заряда.
Полученные результаты измерений отображаются на рабочих местах операторов, а также передаются в цифровом виде для дальнейшей обработки средствами программнотехнического комплекса нижнего уровня (ПТК-НУ) и вычислительного комплекса СВРК.
В состав измерительных каналов СВРК входят:
а) первичные измерительные преобразователи (далее - ПИП), обеспечивающие преобразование значений контролируемых параметров (температуры, давления, частоты переменного тока, электрической мощности) в электрические сигналы:
- термопреобразователи сопротивления СП-01, ТСП-06, ТСП-04 с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009 и преобразователи термоэлектрические специального назначения ;
- датчики давления ТЖИУ406-ДД-М100-АС ТЖИУ406-ДИ-М100-АС (в измерительных каналах расхода используются также стандартные сужающие устройства по ГОСТ 8.586.1-2005);
- преобразователи измерительные мощности трехфазных сетей ФЕ1883-АД2;
б) измерительные и вычислительные компоненты, образующие вторичную электрическую часть ИК (далее - ВИК):
- ПТК-НУ, состоящий из шести информационно-измерительных устройствУИ-174Р16 и предназначенный для приема и обработки сигналов датчиков, передачи измеренных значений входных сигналов и диагностической информации в СК-НУ;
- станция контроля нижнего уровня (СК-НУ), реализованная на базе станции контроля СК-08П-01 и предназначенная для выполнения сервисных функций ПТК-НУ и архивирования измеренных значений входных сигналов.
Кроме того, ПТК-НУ принимает сигналы нормированного уровня 0-10 В от системы контроля и управления реакторного отделения, построенной на программно-технических средствах ТПТС-ЕМ.
СВРК предназначена для непрерывной эксплуатации.
Структурная схема измерительных каналов СВРК представлена на рисунке 1.

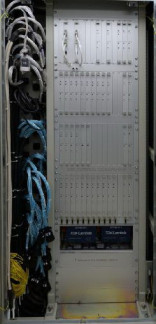

Внешний вид информационно-измерительного устройства УИ-174Р16 представлен на рисунке 2.
Метрологически значимым для СВРК является программное обеспечение (далее - ПО) ПТК-НУ.
Методы, используемые для защиты ПО:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе);
- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных технических и программных средств для его модификации);
- программные (установка паролей для различных уровней доступа к установке копий программных компонентов, контроль идентификационных данных ПО).
Метрологические характеристики каналов нормированы с учетов влияния на них ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значения |
Идентификационное наименование ПО | ПКЕМ.00778-01 |
Номер версии (идентификационный номер) ПО | 2.14 1 |
Цифровой идентификатор ПО | 43ee243724d4011c6ca7206bfbf665a0 |
Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Таблица 2
№ ИК | Измеряемая величина | Диапазон измерений | Первичный преобразователь | Вторичная часть ИК (ВИК) | Границы интервалов погрешности ИК в рабочих условиях | |||
Тип | Выходной сигнал(входной сигнал вторичной части) | Пределы допускаемой погрешности в рабочих условиях | Структура | Пределы допускаемой приведенной погрешности ВИК в рабочих условиях, % | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1 | Температура теплоносителя | от 0 °С до 350°С | Преобразователь термоэлектрический специального назначения | от 0 до 14,293 мВ | ±0,5 °С абсолютная | => БПА-42Р1=> цифровой сигнал (16 бит) | ±0,05 | ±0,76 °С абсолютная** |
2 | Температура компенсации холодных спаев | от 0 °С до 150°С | Термопреобразователь сопротивления ТСП-06 | от 100,00 до 158,22 Ом | ±1/3(0,3+ 0,005|t|) °С абсолютная | => БПА-44Р1=> цифровой сигнал (16 бит) | ±0,05 | ±0,41 °С абсолютная |
3 | Температура теплоносителя | от 0 °С до 350°С | Термопреобразователь сопротивления ТСП-04 | от 100,00 до 229,72 Ом | ±1/3(0,3+ 0,005|t|) °С абсолютная | => БПА-44Р1=> цифровой сигнал (16 бит) | ±0,05 | ±0,81 °С абсолютная |
4 | Температура питательной воды | от 0 °С до 300 °С* | Термопреобразователь сопротивления СП-01 | от 50,00 до 213,81 Ом | ±(0,3+0,005|ф°С абсолютная | => ТПТС 51.1731 с модулем ТПТС 51.1703 => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,60 | ±0,72 % приведенная |
5 | Давление воды, пара | от 0 до 250 кгс/см2* (от 0 до 25 МПа) | Датчик избыточного давления ТЖИУ406ДИ-М 100-АС, | от 4 до 20 мА | ±0,25 % приведенная | => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,05 | ±0,46 % приведенная |
6 | Разность давлений воды | от 0 до 10 кгс/см2* (от 0 до 1 МПа) | Датчик избыточного давления ТЖИУ406ДД-М 100-АС | от 4 до 20 мА | ±0,25 % приведенная | => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,05 | ±0,46 % приведенная |
7 | Давление воды, пара | от 0 до 160 кгс/см2* (от 0 до 16 МПа) | Датчик избыточного давления ТЖИУ406ДИ-М 100-АС, ТЖИУ406ДД-М 100-АС | от 4 до 20 мА | ± 0,5 % приведенная | => ТПТС51-2.1722 => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,33 | ±0,68 % приведенная |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
8 | Разность давлений воды на стандартных сужающих устройствах*** | от 0 до 6 кгс/см2* (от 0 до 0,6 МПа) | Датчик давления ТЖИУ406ДД-М100 | от 4 до 20 мА | ±0,5 % приведенная | => ТПТС51-2.1722 => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,33 | ±0,68 % приведенная |
9 | Частота питания главного циркуляционного насоса | от 45 до 55 Гц | Преобразователь измерительный мощности трехфазных сетей ФЕ1883-АД2 | от 4 до 20 мА | ±0,0625 Гц абсолютная | => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,05 | ±0,072 Гц абсолютная |
10 | Мощность главного циркуляционного насоса**** | от 0 до юо/ V- зв от 0 до 5 А | Преобразователь измерительный мощности трехфазных сетей ФЕ1883-АД2 | от 4 до 20 мА | ±0,5 % приведенная | => БПА-43Р1=> цифровой сигнал (16 бит) | ±0,5 | ±2,0 % приведенная |
Примечание:
Границы интервалов погрешностей измерительных каналов рассчитаны в соответствии с документом МУ 1.2.1.16.0047-2011 «Методика расчета метрологических характеристик измерительных каналов систем атомных станций. Методические указания» и соответствуют вероятности P=0,95
* Наибольший диапазон измерений для данной структуры измерительного канала.
** С учетом компенсации холодных спаев.
*** Перепад давлений на стандартных сужающих устройствах пересчитывается в значения объемного, массового расхода воды, пара в соответствии с ГОСТ 8.586.1-2005. Суммарная приведенная погрешность измерительных каналов с учетом сужающих устройств не превышает ±3 %. ****Расчетный параметр. Наибольшее значение выходного сигнала преобразователя 20 мА соответствует мощности 16,348 МВт.
Границы интервала приведенной погрешности для ИК № 10 рассчитаны с учетом погрешностей измерительных трансформаторов тока и напряжения для номинальных значений тока и напряжения !ном =5 А,
^ом = 100 В.
Таблица 3
Измеряемая величина | Диапазон измерений | Структура вторичной части ИК | Пределы допускаемой приведенной погрешности вторичной части ИК в рабочих условиях, % |
Сила постоянного тока от детекторов прямого заряда | от 0,1 до 5,0 мкА | => БПА-41Р2=> цифровой сигнал (16 бит) | ±0,05 |
Условия эксплуатации:
Для первичной части:
Первичные преобразователи применяются в рабочих условиях применения согласно описаниям типа:
- преобразователи термоэлектрические специального назначения, Госреестр № 56945-14;
- термопреобразователи сопротивления СП-01, Госреестр № 20261-00;
- термопреобразователи сопротивления ТСП-06, Госреестр № 14457-13;
- термопреобразователи сопротивления ТСП-04, Госреестр № 14455-13;
- датчики давления ТЖИУ406-ДД-М100-АС, ТЖИУ406-ДИ-М100-АС, Госреестр № 47462-11;
- преобразователи измерительные мощности трехфазных сетей ФЕ1883-АД2-3-3-03-Ы-
1, ФЕ1883-АД2-4-3-03-К-1, Госреестр № 43479-09.
Рабочие условия эксплуатации компонентов вторичной части:
- температура, °С от 15 до 25
- относительная влажность воздуха, % от 30 до 80
- атмосферное давление, кПа от 84,0 до 106,7 Электропитание стоек питания осуществляется от однофазной сети переменного тока
напряжением от 187 до 242 В с номинальным напряжением 220 В, номинальной частотой 50,0 Гц.
Срок службы СВРК, лет, не менее 30
Знак утверждения типа наносится типографским способом на титульный лист документа «Инструкция по эксплуатации. Измерительная система в составе системы внутриреакторного контроля. Энергоблок № 3 Ростовской АЭС» ИЭ.3.СВРК.27.35.
СВРК включает в себя:
1) первичные измерительные преобразователи:
- термопреобразователи сопротивления СП-01 - 8 шт.;
- термопреобразователи сопротивления ТСП-06 - 60 шт.;
- термопреобразователи сопротивления ТСП-04- 8 шт.;
- преобразователи термоэлектрические специального назначения - 146 шт.;
- датчики давления ТЖИУ406-ДД-М100-АС, ТЖИУ406-ДИ-М100-АС - 23 шт.;
- трансформаторы тока ТОЛ-СЭЩ-10-0,58/10Р-10/15 - 4 шт.;
- трансформаторы напряжения НОЛ-СЭЩ-6-У2 - 4 шт.;
- преобразователи измерительные мощности трехфазных сетей ФЕ1883-АД2 - 32 шт.;
2) программно-технические средства, обеспечивающие выполнение функций измерительной системы:
- информационно-измерительных устройства УИ-174Р16 - 6 шт.;
- станция контроля СК-08П-01 - 1 шт.;
3) запасные части, инструменты, принадлежности и средства измерений, используемые при эксплуатации ПИП и ПТС;
4) эксплуатационную документацию;
5) методику поверки.
осуществляется в соответствии с документом 30170432-14/12МП «Измерительная система в составе системы внутриреакторного контроля энергоблока № 3 Ростовской АЭС. Методика поверки», разработанным и утверждённым ФБУ «ЦСМ Московской области» 20 октября 2014 года. Основное поверочное оборудование:
- калибратор многофункциональный модели 2000, модификация 2041 А, диапазон воспроизведения силы постоянного тока в диапазоне от 4 до 20 мА, пределы допускаемой приведенной погрешности ±0,003 % в диапазоне от 0 до 5 мкА, пределы допускаемой приведенной погрешности ±0,003 %, диапазон воспроизведения напряжения постоянного тока от 0 до 20 мВ, пределы допускаемой приведенной погрешности ±0,003 %, Госреестр № 27832-04;
- мера электрического сопротивления постоянного тока многозначная Р3026 , диапазон установки значений электрического сопротивления от 0,01 до 111111,1 Ом, класс точности
0,005/1,5*10-6, Госреестр № 8478-04.
Сведения о методиках (методах) измерений изложены в документе «Инструкция по эксплуатации. Измерительная система в составе системы внутриреакторного контроля. Энергоблок № 3 Ростовской АЭС» ИЭ.3.СВРК.27.35
Нормативные документы, устанавливающие требования к измерительной системе в составе системы внутриреакторного контроля энергоблока №3 Ростовской АЭС
1 ГОСТ Р 8.565-96 ГСИ. Метрологическое обеспечение эксплуатации атомных станций. Основные положения;
2 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Осуществление деятельности в области использования атомной энергии.
