| Номер в госреестре | 60086-15 |
| Наименование СИ | Системы измерения скорости движения транспортных средств |
| Обозначение типа СИ | Poliscan F1 HP |
| Изготовитель | "VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 11.03.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения скорости движения транспортных средств Poliscan F1 HP (далее -системы) предназначены для измерений скорости движения транспортных средств (ТС) с использованием лазерных методов.
Принцип действия систем основан на реализации косвенного метода измерений скорости путем измерений расстояний до движущегося ТС через равные промежутки времени. Расстояние до ТС пропорционально интервалу времени между излучением лазерного импульса и приёмом отраженного от ТС сигнала.
Система состоит из измерительного блока PoliScan F1 HP, портативного компьютера, одной или двух вспышек с блоком питания от электросети или аккумулятором. Измерительный блок содержит лазерный сканер и две фотокамеры, с разными фокусными расстояниями. Измерительный блок размещается в корпусе цилиндрической формы PoliScanCH (Рисунок 3) или в защитном кожухе - измерительной кабине PoliScanMH (Рисунок 4), закрепленной на столбовой опоре. Корпус (защитный кожух) защищает системы от неблагоприятных погодных условий и несанкционированного вмешательства и может вмещать в себя до двух измерительных блоков.
Системы способны обнаруживать ТС на расстоянии до 75 м и измерять скорость движения нескольких ТС одновременно на разных полосах движения на расстояниях от 20 до 50 м.
Системы позволяют устанавливать различные допустимые значения скорости для грузовых и легковых ТС. При выявлении превышения скорости ТС делается фотография ТС.
На фотографии, подтверждающей нарушение, допускается наличие двух и более ТС одновременно. ТС-нарушитель обозначается специальной рамкой. В случае одновременного нарушения скоростного режима двумя и/или более ТС, система документирует все нарушения раздельно. При этом будет сделано две или более фотографий, по одной на каждый случай нарушения, на каждой из которых специальной рамкой будет обозначено одно ТС-нарушитель, к которому относится зафиксированное нарушение.

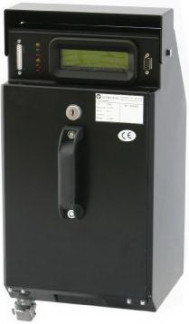

Внешний вид составных частей системы приведен на рисунках 1 - 4, а также место нанесения знака утверждения типа приведено на рисунке 2.
Системы поставляются со встроенным программным обеспечением «PsEnforcement». Данное программное обеспечение позволяет осуществлять регистрацию результатов измерений лазерного дальномера. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | PsEnforcement |
| Номер версии (идентификационный номер ПО) | не ниже 3.2.4 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики систем приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений скорости, км/ч | 0 - 250 |
| Пределы допускаемой основной абсолютной погрешности измерений скорости в диапазоне от 0 до 100 км/ч, км/ч | ± 1 |
| Пределы допускаемой основной абсолютной погрешности измерений скорости в диапазоне от 100 до 250 км/ч, % | ± 1 |
| Рабочий диапазон температур, °С | от минус 40 до 55 |
| Относительная влажность, % | до 98 |
| Напряжение питания постоянного тока, В | от 10 до 16 |
| Потребляемая мощность, не более, Вт | 50 |
наносится методом печати на маркировочный ярлык, расположенный на задней панели корпуса системы и типографским способом на титульные листы эксплуатационной документации.
Комплект поставки систем приведен в таблице 3. Таблица 3
| Наименование | Количество |
| Измерительный блок PoliScan F1 HP | 1 |
| Портативный компьютер | 1 |
| Фотовспышка | 2 (по заказу) |
| Аккумулятор | 2 (по заказу) |
| Набор кабелей | 1 |
Программное обеспечение | 1 |
| Закрытый корпус | 1 |
осуществляется по документу 651-14-17 МП «Инструкция. Системы измерения скорости движения транспортных средств Poliscan F1 HP. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в ноябре 2014 г.
Система измерения скорости движения транспортных средств Poliscan F1 HP. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам измерения скорости движения транспортных средств Poliscan F1 HP
Техническая документация фирмы-изготовителя «VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH».
Осуществление мероприятий государственного контроля (надзора) в соответствии с пунктом 103.2 раздела 5 приказа МВД от 8 ноября 2012 г. № 1014 в части не доплеровских измерителей скорости с использованием лазерных методов.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
