| Номер в госреестре | 60088-20 |
| Наименование СИ | Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения |
| Обозначение типа СИ | "ФОРСАЖ" |
| Изготовитель | ООО "Инжиниринговая компания "Видеоаналитика", г. Москва. |
| Год регистрации | 2020 |
| Срок свидетельства | 04.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС), расстояния, проходимого ТС в зоне контроля, и измерений текущих значений времени, синхронизированного с национальной шкалой координированного времени UTC(SU).
Принцип действия комплексов основан на измерении расстояния пройденного ТС в зоне контроля и времени, за которое ТС проходит данное расстояние.
Принцип действия комплексов при измерении текущих значений времени основан на получении значений времени национальной шкалы координированного времени UTC(SU) от приемника глобальной спутниковой системы ГЛОНАСС/GPS или только ГЛОНАСС. При невозможности синхронизации шкал времени, измерения не осуществляются.
Измерение скорости ТС происходит только при условии распознавания государственного регистрационного знака (ГРЗ).
Комплексы состоят из блока обработки информации (далее - БОИ) и от одного до четырех блоков видеокамеры (далее - БВ), подключаемых к БОИ специализированным кабелем. По кабелю передается цифровой некомпрессированный сигнал видеоизображения (интерфейсы HD-SDI или 3G-SDI), сигнал управления контроллером БВ (интерфейс RS-485), и осуществляется питание БВ (24 В).
БОИ включает в себя полнофункциональную вычислительную среду и программное обеспечение (ПО) «Форсаж-1» со встроенным алгоритмом распознавания государственных регистрационных знаков (ГРЗ) транспортных средств и алгоритмом измерения скорости движения ТС. БОИ закрепляется на любой вертикальной плоской либо цилиндрической поверхности (например, опора освещения).
Высота установки БВ от 5 до 10 м от полотна дороги, зона контроля одного БВ от 30 до 75 м позволяют вести автоматическую видеофиксацию нарушений правил дорожного движения в пределах от 1 до 4 полос движения транспортных средств.
Общий вид комплексов, места маркировка и пломбирования представлены на рисунке 1.
Маркировка содержит наименование изготовителя или его товарный знак, условное обозначение комплекса, штамп изготовителя, заводской номер комплекса, дата изготовления (число, месяц, год).

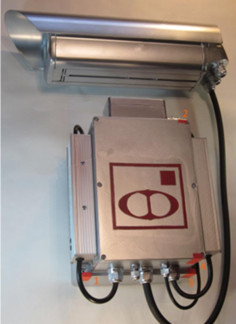

Рисунок 1 - Общий вид комплексов и места пломбирования
Комплексы работают под управлением программного обеспечения «Форсаж-1». ПО «Форсаж-1» содержит метрологически значимую часть cammodel.dll.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | cammodel.dll |
| Номер версии (идентификационный номер ПО) | 1.0.0.0 |
| Цифровой идентификатор ПО | 799A498A38495E04A0DA75DC97AB0B10 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения транспортных средств в зоне контроля, км/ч | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерения скорости движения транспортных средств в зоне контроля, км/ч | ±2 |
| Диапазон измерения расстояния, пройденного транспортными средствами в зоне контроля, м | от 0,1 до 75 |
| Пределы допускаемой абсолютной погрешности измерения расстояния, пройденного транспортными средствами в зоне контроля, м | ±0,1 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса относительно национальной шкалы координированного времени UTC(SU), с | ±0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина зоны контроля, м | от 30 до 75 |
| Ширина зоны контроля, м | от 3 до 16 |
| Высота подвеса блока видеокамеры, м | от 5 до 10 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 187 до 264 |
| Потребляемая мощность, Вт | 250 |
| Габаритные размеры мм, не более: - блок обработки информации: | |
| - длина | 350 |
| - ширина | 270 |
| - высота | 210 |
| - блока видеокамеры: | |
| - длина | 380 |
| - ширина | 120 |
| - высота | 120 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -50 до +50 |
| - относительная влажность воздуха при +25 °С, % | до 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на корпус БОИ в виде наклейки, на титульный лист паспорта ПС 401250-00231745739-2019 и руководства по эксплуатации РЭ 401250-002-31745739-2019 методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок обработки информации (в комплекте с ПО) | 1шт. | |
| Блок видеокамеры | 1-4 шт. (по заказу) | |
| Инфракрасный прожектор | 1-4 шт. (по заказу) | |
| Руководство по эксплуатации | РЭ 401250-002-31745739-2019 | 1 экз. |
| Паспорт | ПС 401250-002-31745739-2019 | 1 экз. |
| Методика поверки | МП 401250-002-31745739-2019 | 1 экз. |
осуществляется по документу МП 401250-002-31745739-2019 «Инструкция. Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06 марта 2020 г. Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- частотомер электронно-счетный Ч3-85/3, регистрационный номер 32359-06 в Федеральном информационном фонде;
- дальномер лазерный Leica DISTO Х310, регистрационный номер 50417-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам измерительным с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ»
Комплекс автоматической видеофиксации нарушений правил дорожного движения «ФОРСАЖ». Технические условия ТУ 401250-002-31745739-2019.
