Спектрометры рентгенофлуоресцентные Skyray, 60103-15

Назначение

Спектрометры рентгенофлуоресцентные Skyray (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах по аттестованным методикам измерений.

Описание

Принцип работы спектрометров основан на измерении интенсивности флуоресцентного излучения, испускаемого атомами анализируемой пробы под действием рентгеновского излучения.

Конструктивно спектрометр представляет собой лабораторный прибор, который состоит из рентгеновской трубки, полупроводникового детектора, встроенной цифровой видеокамеры и интерфейса для подключения персонального компьютера.

Для регистрации квантов рентгеновского излучения используется полупроводниковый детектор, охлаждаемый методом Пельтье.

Встроенная цифровая видеокамера позволяет выбрать необходимый локальный участок (до 500 мкм) для оценки распределения содержания элементов в пробе.

Спектрометры выпускаются 16 моделями: EDX600, EDX880, EDX1800B, EDX3000, EDX3200S PLUS, EDX3600, EDX3600B, EDX3600H, SUPER XRF1050, EDX6000B, EDX-Portable, EDX Pocket Series, SMART100, WDX200, WDX400, SUPER XRF2040, которые отличаются измеряемыми элементами, диапазонами измерений, габаритными размерами и массой.

Программное обеспечение

Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения

Конструкция спектрометров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

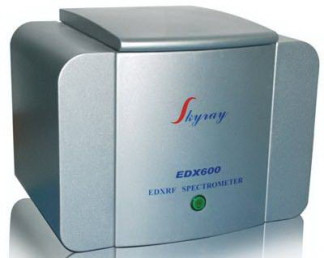

Фотографии внешнего вида спектрометра представлены на рисунке 1. Места нанесения знака поверки указаны стрелкой.

Модель EDX Pocket Series

Модель EDX3600B

Модель EDX-Portable

МодельEDX6000B

Модель WDX200

Модель WDX400

Модель SUPER XRF2040

Модель EDX880

Модель EDX3200S PLUS

Модель SMART100

Модель EDX3600H

Модель EDX3600

Модель EDX1800B

SUPER XRF1050

всего листов 9

всего листов 9

Знак утверждения типа

наносится на переднюю панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 96-241-2014 «ГСИ. Спектрометры рентгенофлуоресцентные Skyray. Методика поверки», утвержденному ФГУП «УНИИМ» в ноябре 2014 г.

Эталонные средства измерений, используемые при поверке:

-    стандартные образцы состава сталей углеродистых и легированных ГСО 2489-91П -2497-91П (комплект УГ0д - УГ9д), массовая доля элементов от 0,002 до 1,85 %, абс. погрешность ± (0,001 -0,01) %;

-    стандартный образец состава порошка железного типа ПЖВ3 ГСО 3011-2002 (массовая доля железа 99,1 %, абс. погрешность ± 0,1 %; массовая доля марганца 0,329 %, абс. погрешность ± 0,005 %; массовая доля кремния 0,060 %, абс. погрешность ± 0,002 %);

-    стандартный образец состава меди ГСО 8096-2002 комплект МБ (массовая доля элементов от 3 10-5 до 0,2 %, абс. погрешность ± (3 10-5 - 0,007) %).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, распространяющиеся на спектрометры рентгенофлуоресцентные Skyray

Техническая документация изготовителя «Skyray Instruments», США.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
