| Номер в госреестре | 60107-15 |
| Наименование СИ | Характериографы полупроводниковых приборов |
| Обозначение типа СИ | Л2-100 ТЕКО |
| Изготовитель | ЗАО "ТЕСТПРИБОР", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Характериографы полупроводниковых приборов серии Л2-100 ТЕКО (далее по тексту -характериографы) предназначены для визуального наблюдения статических вольтамперных характеристик полупроводниковых приборов, измерения (воспроизведения) напряжения и силы тока в их цепях.
Принцип действия характериографа основан на аналого-цифровом преобразовании напряжений на электродах исследуемого полупроводникового прибора (далее по тексту -ППП) и токов в его цепях с целью определения зависимости между ними, цифровой обработке и индикации вольтамперной характеристики на экране. Характериограф обеспечивает запоминание вольтамперной характеристики, отображаемой на экране с возможностью последующего воспроизведения. При наличии у исследуемого полупроводникового прибора управляющего электрода (база, затвор) характериограф обеспечивает индикацию на экране семейства вольтамперных характеристик путем ступенчатого изменения тока или напряжения на управляющем электроде.
Характериограф позволяет производить курсорные измерения напряжения и тока в любой точке вольтамперной характеристики и отображать результаты измерений на экране.
Для автоматизации измерений характериограф может быть соединен с персональным компьютером по интерфейсу USB.
Панель подключения полупроводниковых приборов предназначена для подключения полупроводниковых приборов к характериографу.

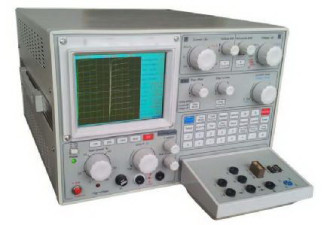

Характериограф пломбируется от несанкционированного доступа путем нанесения наклеек на правую и левую боковые панели. Панель подключения полупроводниковых приборов пломбируется путем нанесения наклейки на заднюю часть корпуса. Внешний вид и места пломбировки характериографа приведены на фотографиях 1- 2.
Фотография 2 - Места пломбировки характериографа и панели подключения
полупроводниковых приборов.
Управление настройками и параметрами режима работы характериографа, вывод информации на экран осуществляется посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Идентификационные данные программного обеспечения характериографов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения характериографов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware L2-100 Teko |
| Номер версии (идентификационный номер ПО) | V 1.0.x.x |
| Цифровой идентификатор ПО | D7DBE56FC6E7B34986E22AFC |
| Другие идентификационные данные (если имеются) | - |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Основные метрологические и технические характеристики характериографов представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Количество делений экранной шкалы по вертикали | 10 |
| Количество делений экранной шкалы по горизонтали | 10 |
| Диапазон измерения напряжения на коллекторе (или аналогичном ему электроде) исследуемого ППП, В | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения на коллекторе исследуемого ППП | ± (0,04хКЗПИ Икэ + 0,01 хЦкэ изм + 0,001 В) В при Коткл.гор от 0,01 до 0,10 В/дел; ± (0,03хКЗПИ Икэ + 0,01 хИкэ изм + 0,001 В) В при Коткл.гор от 0,2 до 5,0 В/дел; ± (0,03хКЗПИ Икэ + 0,01 хИкэ изм + 0,01 В) В при Котклгор от 10 до 50 В/дел. |
| Диапазон измерения напряжения на базе исследуемого ППП, В | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения на базе исследуемого ППП | ± (0,03хКЗПИ Ибэ. + 0,01 хИбэ. изм + 0,001 В) В |
| Диапазон измерения обратного напряжения диода, кВ | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности курсорных измерений обратного напряжения диода | ± (0,05хКЗПИ Иобр. + 0,01 хИобр. изм + 0,1 В) В |
| Диапазон измерения силы тока в цепи коллектора исследуемого ШШ, А | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности курсорных измерений силы тока коллектора | ± (0,04хКЗПИ Ik + 0,01 х1к + 0,001 мА) мА при Коткл.верт от 0,02 до 0,05 мА/дел; ± (0,03хКЗПИ Ik + 0,01 xIk + 0,001 мА) мА при Коткл.верт от 0,1 до 5,0 мА/дел; ± (0,03хКЗПИ Ik + 0,01 xIk + 0,001A) А при Коткл.верт от 0,01 до 1,00 А/дел; ± (0,04хКЗПИ Ik + 0,01 xIk + 0,001A) А при Коткл.верт от 2 до 5 А/дел. |
| Диапазон измерения силы начального и обратного тока исследуемого ШШ, мкА | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности курсорных измерений силы начального и обратного тока | ±(0,1хКЗПИ 1обр+0,01х1 обризм +0,001 мкА) мкА при Котклверт от 0,02 до 0,10 мкА/дел; ±(0,05 хКЗПИ 1обр .+0,01 х 1обризм +0,001 мкА)мкА при Котклверт от 0,2 до 1,0 мкА/дел. |
| Диапазон воспроизведения силы размаха ступенчато изменяющегося тока базы, А | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы размаха ступенчато изменяющегося тока базы (при силе токе смещения базы, равном нулю) | ±(0,04хКЗП 1б ступ 0,01 х1б ступ изм+0,001мкА) мкА при 1б макс от 0,2 до 10,0 мкА/дел; ±(0,03 хКЗП 1б ступ+0,01 х1б ступ изм+0,001мкА)мкА при 1б макс от 20 до 50 мкА/дел; ±(0,03 хКЗП 1б ступ +0,01 х1б студ изм + 0,001 мА) мА при 1б макс от 0,1 до 50,0 мА/дел; ± (0,03 хКЗП 1б ступ + 0,01 х1б ступ изм + 0,001 А) А при 1б макс от 0,1 до 0,5 А/дел. |
| Диапазон воспроизведения силы тока смещения базы, А | от 0 до 0,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы тока смещения базы | ± (0,04хКЗП 1б + 0,01 х1б + 0,001 мкА) мкА при 1б макс от 0,2 до 50,0 мкА/дел; ± (0,04хКЗП 1б + 0,01 х1б + 0,001 мА) мА при 1б макс от 0,1 до 50,0 мА/дел; ± (0,04хКЗП 1б + 0,01 х1б + 0,001 А) А при 1б макс от 0,1 до 0,5 А/дел; |
| Диапазон воспроизведения размаха ступенчато изменяющегося напряжения на базе, В | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности воспроизведения размаха ступенчато изменяющегося напряжения на базе (при напряжении смещения базы, равном нулю) | ±(0,03 хКЗП Цбэ ступ +0,01 хЦбэ ступ +0,001 мВ) мВ при Ибэ макс от 10 до 50 мВ/дел; ± (0,03 хКЗП Ибэ ступ +0,0 1хЦбэ ступ + 0,001В) В при Ибэ макс от 0,1 до 1,0 В/дел. |
| Диапазон воспроизведения напряжения смещения базы, В | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения смещения базы | ± (0,04хКЗП Ибэ + 0,01 хИбэ + 0,001 мВ) мВ при Ибэ макс от 10 до 50 мВ/дел; ± (0,04хКЗП Ибэ + 0,01 хИбэ + 0,001 В) В при Ибэ макс от 0,1 до 1,0 В/дел. |
| Напряжение питающей сети, В | 220 ± 22 |
| Частота, Гц | 50 ± 2,5 |
| Содержание гармоник в сети, %, не более | 5 |
| Потребляемая мощность, В А, не более | 200 |
| Габаритные размеры (длина - ширина - высота), мм, не более | 400х320х210 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от 10 до 35 90 |
| Масса, кг, не более | 20 |
Где:
коэффициент отклонения усилителя индикации по вертикали; коэффициент отклонения усилителя индикации по горизонтали; амплитуда ступени тока базы; амплитуда ступени напряжения на базе;
Коткл.верт Коткл.гор 1б макс ЦвЭ макс
КЗПИ Икэ
иКЭ изм
КЗПИ Ибэ
иБЭ изм
конечное значение установленного предела измерения напряжения на коллекторе, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы;
измеренное значение напряжения на коллекторе;
конечное значение установленного предела измерения напряжения на базе, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы; измеренное значение напряжения на базе;
- конечное значение установленного предела измерения обратного напряжения диода, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы;
- измеренное значение обратного напряжения диода;
КЗПИ иобр
иобр изм
КЗПИ 1К
- конечное значение установленного предела измерения тока коллектора, определяемое как произведение значения коэффициента отклонения усилителя индикации по вертикали на количество делений шкалы;
1к изм
КЗПИ I
- измеренное значение тока коллектора;
- конечное значение установленного предела измерения начального и обратного тока, определяемое как произведение значения коэффициента отклонения усилителя индикации по вертикали на количество делений шкалы;
обр
- измеренное значение начального (обратного) тока;
1обр изм КЗП 1б ступ
1б ступ 1б
КЗП иБЭ
иБЭ ступ
иБЭ
- конечное значение установленного предела ступенчато-изменяющегося тока базы (тока 10-й ступени);
- размах ступенчато-изменяющегося тока базы;
- ток смещения базы;
- конечное значение установленного предела ступенчато-изменяющегося напряжения на базе (напряжения 10-й ступени);
- размах ступенчато-изменяющегося напряжения на базе;
- напряжение смещения базы.
Знак утверждения типа наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на характериограф методом наклейки.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. |
| Характериограф | 1 |
| Панель подключения полупроводниковых приборов | 1 |
| Контактное устройство | 3 |
| Шнур электропитания | 1 |
| Кабель USB | 1 |
| Паспорт ТАСФ.411242.002ПС | 1 |
| Руководство по эксплуатации | 1 |
Осуществляется по документу МП-080/551-2014 «Характериографы полупроводниковых приборов серии Л2-100 ТЕКО. Методика поверки», утвержденная ГЦИ СИ ФБУ «Ростест-Москва» 18 декабря 2014 г.
Перечень основных средств, применяемых при поверке:
- калибраторы-измерители напряжения и силы тока 2612A, диапазон воспроизведения и измерения напряжения от 0,2 до 200 В; диапазон воспроизведения и измерения силы тока от 100 нА до 10 А, (Госреестр № 49333-12);
- калибраторы-мультиметры цифровые 2410, диапазон воспроизведения и измерения напряжения от 200 мВ до 1000 В; диапазон воспроизведения и измерения силы тока от 1 мкА до 1А, (Госреестр № 25789-03);
Лист № 6 Всего листов 6
- калибраторы многофункциональные Transmille 3010R, диапазон измерения силы постоянного тока на верхнем пределе 100 нА; диапазон измерения сопротивления по постоянному току от 500 кОм до 1ТОм (Госреестр № 57747-14);
- осциллографы цифровые Agilent MS07032B, диапазон смещения напряжения ± 5В при Коткл = от 2 мВ/дел до 5 мВ/дел; ± 20 В при Коткл = от 10 мВ/дел до 200 мВ/дел; ± 75 В при Коткл >200 мВ/дел, (Госреестр № 45498-10).
Методики измерений указаны в документе «Характериографы полупроводниковых приборов серии Л2-100 ТЕКО. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к характериографам полупроводниковых приборов серии Л2-100 ТЕКО
1.Техническая документация фирмы-изготовителя: ТУ 4040-070-79013998-2014.
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
