| Номер в госреестре | 60107-21 |
| Наименование СИ | Характериографы полупроводниковых приборов |
| Обозначение типа СИ | Л2-100 ТЕКО |
| Изготовитель | Акционерное общество "ТЕСТПРИБОР" (АО "ТЕСТПРИБОР"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 29.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Характериографы полупроводниковых приборов Л2-100 ТЕКО (далее по тексту -характериографы) предназначены для измерений напряжения и силы тока.
Принцип действия характериографа основан на аналого-цифровом преобразовании напряжений на электродах исследуемого полупроводникового прибора (ППП) и силы тока в его цепях с целью определения зависимости между ними, цифровой обработке и индикации вольтамперной характеристики на дисплее. Характериограф обеспечивает запоминание вольтамперной характеристики, отображаемой на дисплее, с возможностью последующего воспроизведения. При наличии у исследуемого полупроводникового прибора управляющего электрода (база, затвор) характериограф обеспечивает индикацию на дисплее семейства вольтамперных характеристик путем ступенчатого изменения силы тока или напряжения на управляющем электроде.
Характериограф позволяет производить курсорные измерения напряжения и силы тока в любой точке вольтамперной характеристики и отображать результаты измерений на дисплее.
Для автоматизации измерений характериограф может быть соединен с персональным компьютером по интерфейсу USB.
Характериограф пломбируется от несанкционированного доступа путем нанесения наклеек на правую и левую боковые панели. Панель подключения полупроводниковых приборов пломбируется путем нанесения наклейки на заднюю часть корпуса.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

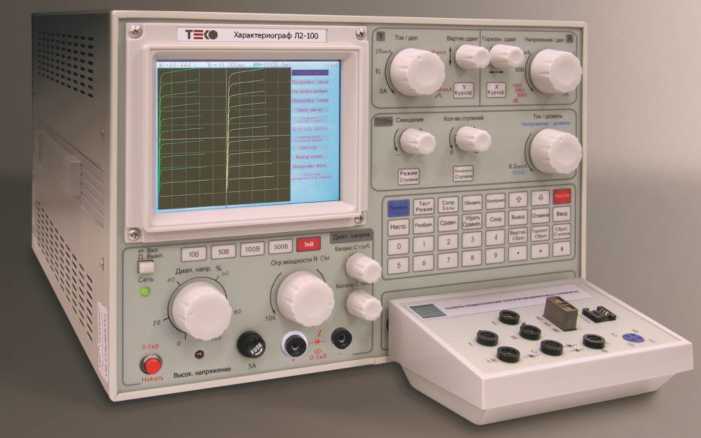

Рисунок 1 - Общий вид характериографа

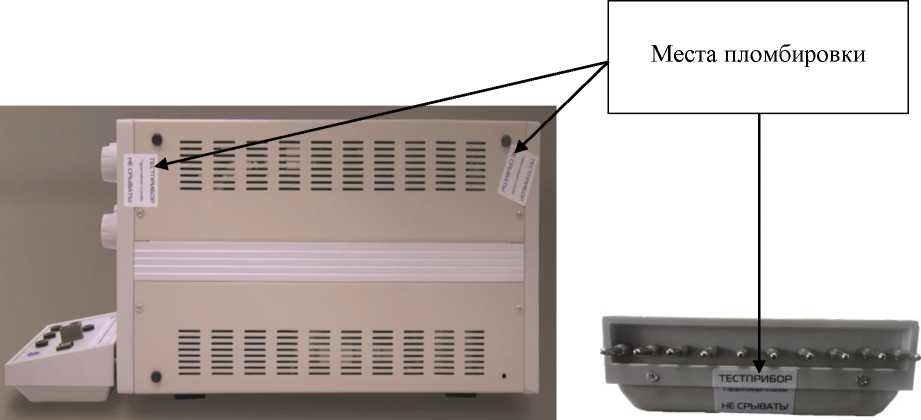

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Управление настройками и параметрами режима работы характериографа, вывод информации на экран осуществляется посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения характериографов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения характериографов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | L2-100 TEKO |
| Номер версии (идентификационный номер ПО) | V 1.2 и выше |
| Цифровой идентификатор ПО | D7DBE55ERA1E1565487ADR |
| Другие идентификационные данные (если имеются) | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения на коллекторе (или аналогичном ему электроде) исследуемого ШП1, В | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения на коллекторе исследуемого ШП1, В - при Коткл.гор от 0,01 до 0,10 В/дел - при Коткл.гор от 0,2 до 5,0 В/дел - при Коткл.гор от 10 до 50 В/дел | ± (0,04-КЗПИ икэ + 0,01-икэ изм + 0,001) ± (0,03 •КЗПИ икэ + 0,01 •икэ изм + 0,001) ± (0,03-КЗПИ икэ + 0,01 •икэ изм + 0,01) |
| Диапазон измерений напряжения на базе исследуемого 1ПП1, В | от 0,05 до 10 |
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения на базе исследуемого ППП, В | ± (0,03 -КЗПИ иБэ. + 0,01 -иБэ. изм + 0,001) |
| Диапазон измерений обратного напряжения диода, кВ | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности курсорных измерений обратного напряжения диода, В | ± (0,05-КЗПИ иобр. + 0,01 •Шр. изм + 0,1) |
| Диапазон измерений силы тока в цепи коллектора исследуемого ПНИ, А | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности курсорных измерений силы тока коллектора, в единицах измерения - при Коткл.верт от 0,02 до 0,05 мА/дел - при Коткл.верт от 0,1 до 5,0 мА/дел - при Коткл.верт от 0,01 до 1,00 А/дел - при Коткл.верт от 2 до 5 А/дел | ± (0,04-КЗПИ Ik + 0,01 -Ik + 1 • 10’6 А) ± (0,03-КЗПИ Ik + 0,01 •Ik + 1-10-6 А) ± (0,03 -КЗПИ Ik + 0,01 -Ik + 1 -10’3 A) ± (0,04-КЗПИ Ik + 0,01-Ik + 1-10’3 a) |
| Диапазон измерений силы начального и обратного тока исследуемого П1И1, мкА | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности курсорных измерений силы начального и обратного тока, мкА - при Коткл.верт от 0,02 до 0,10 мкА/дел - при Коткл.верт от 0,2 до 1,0 мкА/дел | ± (0,1-КЗПИ 1обр+ 0,01-1 обр.изм + 0,001) ± (0,05-КЗПИ 1обр+ 0,01-1обр.изм + 0,001) |
| Диапазон воспроизведения силы размаха ступенчато изменяющегося тока базы, А | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы размаха ступенчато изменяющегося тока базы (при силе токе смещения базы, равном нулю), в единицах измерения - при 1б макс от 0,2 до 10,0 мкА/дел - при 1б макс от 20 до 50 мкА/дел - при 1б макс от 0,1 до 50,0 мА/дел - при 1б макс от 0,1 до 0,5 А/дел | ± (0,04-КЗП 1б ступ + 0,01 -1б ступ изм + 1 -10’9 А) ± (0,03 -КЗП 1б ступ + 0,01 -1б ступ изм + 1 - 10’9 А) ± (0,03 -КЗП 1б ступ + 0,01 -1б ступ изм + 1 - 10’6 А) ± (0,03 -КЗП 1б ступ + 0,01 -1б ступ изм + 1 - 10’3 А) |
| Диапазон воспроизведения силы тока смещения базы, А | от 0 до 0,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы тока смещения базы, в единицах измерения - при 1б макс от 0,2 до 50,0 мкА/дел - при 1б макс от 0,1 до 50,0 мА/дел - при 1б макс от 0,1 до 0,5 А/дел | ± (0,04-КЗП 1б + 0,01-1б + 1-10’9 А) ± (0,04-КЗП 1б + 0,01-1б + 1-10’6 А) ± (0,04-КЗП 1б + 0,01-1б + 1-10’3 А) |
| Диапазон воспроизведения размаха ступенчато изменяющегося напряжения на базе, В | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности воспроизведения размаха ступенчато изменяющегося напряжения на базе (при напряжении смещения базы, равном нулю), в единицах измерения - при иБэ макс от 10 до 50 мВ/дел - при иБэ макс от 0,1 до 1,0 В/дел | ± (0,03 -КЗП иБЭ ступ + 0,01 -Цз ступ + 1-10’6 В) ± (0,03 -КЗП иБЭ ступ + 0,01 -Цз ступ + 1-10’3 В) |
| Диапазон воспроизведения напряжения смещения базы, В | от 0 до 1 |
продолжение таблицы 2
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения смещения базы, в единицах измерения - при иБЭ макс от 10 до 50 мВ/дел - при иБЭ макс от 0,1 до 1,0 В/дел | ± (0,04-КЗП иБэ + 0,01-иБэ + Г10’6 В) ± (0,04-КЗП иБэ + 0,01 •иБэ + Г10’3 В) |
| Примечания: 1. Коткл.верт— коэффициент отклонения усилителя индикации по вертикали. 2. Коткл.гор - коэффициент отклонения усилителя индикации по горизонтали. 3. 1б макс - амплитуда ступени тока базы. 4. иБЭ макс - амплитуда ступени напряжения на базе. 5. КЗПИ икэ - конечное значение установленного предела измерения напряжения на коллекторе, определяемое как произведение значения коэффициента отклонения усилителя индикации по горизонтали на количество делений шкалы. 6. икэ изм- измеренное значение напряжения на коллекторе. 7. КЗПИ иБэ - конечное значение установленного предела измерения тока коллектора, определяемое как произведение значения коэффициента отклонения усилителя индикации по вертикали на количество делений шкалы. 8. 1к изм - измеренное значение тока коллектора. 9. КЗПИ 1обр - конечное значение установленного предела измерения начального и обратного тока, определяемое как произведение значения коэффициента отклонения усилителя индикации по вертикали на количество делений шкалы. 10. 1обр изм - измеренное значение начального (обратного) тока. 11. КЗП 1б ступ - конечное значение установленного предела ступенчато-изменяющегося тока базы (тока 10-й ступени). 12. 1б ступ - размах ступенчато-изменяющегося тока базы. 13. 1б - ток смещения базы. 14. КЗП иБэ - конечное значение установленного предела ступенчато-изменяющегося напряжения на базе (напряжения 10-й ступени). 15. иБэ ступ - размах ступенчато-изменяющегося напряжения на базе. 16. иБэ - напряжение смещения базы. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - содержание гармоник в сети, %, не более | от 198 до 254 от 47,5 до 52,5 5 |
| Потребляемая мощность, В-А, не более | 200 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 400x320x210 |
| Масса, кг, не более | 20 |
| Количество делений экранной шкалы по горизонтали Количество делений экранной шкалы по вертикали | 10 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 106 |
наносится на лицевую панель прибора методом наклейки и (или) на первый лист эксплуатационной документации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Характериограф полупроводниковых приборов | Л2-100 ТЕКО | 1 шт. |
| Панель подключения полупроводниковых приборов | - | 1 шт. |
| Контактное устройство | - | 3 шт. |
| Шнур электропитания | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Паспорт | ТАСФ.411242.002 ПС | 1 шт. |
| Руководство по эксплуатации | ТАСФ.411242.002 РЭ | 1 шт. |
приведены в разделе 5 «Инструкция по эксплуатации» руководства по эксплуатации ТАСФ.411242.002 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30.12.2020 № 3457 Об утверждении государственной
поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А
Приказ Росстандарта от 30.12.2020 № 3458 Об утверждении государственной
поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне ± (I.. .500) кВ.
ТУ 4040-070-79013998-2020 Характериограф полупроводниковых приборов Л2-100 ТЕКО. Технические условия
| Зарегистрировано поверок | 118 |
| Поверителей | 6 |
| Актуальность данных | 20.11.2024 |
