Нагрузки электронные АКИП сер. 1350, 1360, 60110-15

Назначение

Нагрузки электронные АКИП серий 1350, 1360 (далее по тексту - «нагрузки») предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Описание

Принцип действия нагрузок электронных основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок на лицевой панели нагрузки.

Нагрузки имеют следующие модификации:

-    серия 1350: АКИП-1350, АКИП-1351; АКИП-1352, АКИП-1353, АКИП-1354, АКИП-1355, АКИП-1356, АКИП-1357, АКИП-1358, АКИП-1359;

-    серия 1360: АКИП-1360, АКИП-1361.

Нагрузки имеют блочную конструкцию в составе коммутационного шкафа.

На лицевой панели нагрузок расположены:

•    жидкокристаллический индикатор, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;

•    функциональные клавиши, предназначенные для установки выходных параметров; клавиша включения/выключения питания;

На задней панели нагрузок расположены:

•    разъемы для подключения шнура питания;

•    переключатель величины напряжения питания;

•    интерфейсы дистанционного управления;

•    входные клеммы управления нагрузкой, а также входные клеммы положительной и отрицательной полярности.

Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений.

Внешний вид нагрузок представлен на рисунке 1.

IX и

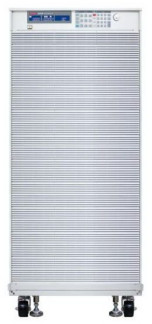

Рисунок 1. Внешний вид нагрузок.

Технические характеристики

Таблица 1 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации силы тока

Г де Iyer - значение силы постоянного тока, установленное на нагрузке;

1ПРЕд - значение предела устанавливаемой силы постоянного тока.

Таблица 2 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации напряжения_

Г де иУСТ - значение напряжения, установленное на нагрузке;

Цпрвд - значение предела устанавливаемого напряжения.

Таблица 3. Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрического сопротивления_

Г де R-уст - значение электрического сопротивления, установленное на нагрузке; Rote^ - значение предела устанавливаемого электрического сопротивления.

Таблица 4. Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрической мощности_

Г де РУСТ - значение электрического сопротивления, установленное на нагрузке; РПРЕД - значение предела устанавливаемого электрического сопротивления.

Примечание: * - погрешность нормируется до 30 кВт Таблица 5 Основные метрологические характеристики нагрузок при измерении

напряжения

Г де иИЗМ - измеренное значение напряжения;

иПРЕД - значение предела измеряемого напряжения.

Таблица 6 Основные метрологические характеристики нагрузок при измерении силы

тока

Г де 1ИЗМ - измеренное значение силы тока;

1ПРЕД - значение прела измеряемой силы тока.

Таблица 7 Основные метрологические характеристики нагрузок электронных при

измерении мощности

Г де РИЗМ - измерено значение мощности;

РПРед - значение предела измеряемой мощности. Примечание: * - Погрешность нормируется до 30 кВт

Параметры питания:

1.    Напряжение, частота питающей сети: (230±10%) В, частота 50-60 Гц

2.    Потребляемая мощность (без подключения тестируемого источника),не более:

Рабочие условия эксплуатации:

20 ± 5 0С,

15 % - 80 %, .100 ± 5 кПа.

температура окружающей среды.......................

относительная влажность (без конденсации влаги)

атмосферное давление....................................

Габаритные размеры (мм), масса (кг), не более:

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.

Поверка

Осуществляется по документу МП-078/551-2014 «Нагрузки электронные АКИП серий 1350, 1360. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в декабре 2014 г.

Перечень основных средств, применяемых при поверке:

-    Шунты токовые АКИП-7501, № госреестра 49121-128^ном. = 10 Ом; 1 Ом; 0,1 Ом; 10 мОм; 1 мОм; 1макс. = 200 А; предел допускаемой относительной погрешности по сопротивлению: ± (0,01 %... 0,02%);

-    Шунты измерительные постоянного тока 923 0A-1000, № госреестра 55119-13:

Rkm. = 0,1 мОм; 1макс. = 1000 А, предел допускаемой относительной погрешности по сопротивлению: ± 0,025%

-    Вольтметр универсальный цифровой В7-78/1, № госреестра 52147-12:

U = 0,1 мкВ ... 1000 В; предел допускаемой относительной погрешности ± 0,0035%;

-    Источники питания постоянного тока программируемые серии Genesys мощностью 10/15 кВт, № госреестра 46686-11:

Диапазон установки постоянного тока от 0 до 1000 А,

Верхний предел мощности до 30000 Вт (при параллельном включении нескольких источников)

-    Диапазон установки постоянного напряжения от 0 до 1000 В (при последовательном включении нескольких источников)

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации «Нагрузки электронные АКИП серий 1350, 1360».

Нормативные и технические документы, устанавливающие требования к нагрузкам электронным АКИП серий 1350, 1360

1.    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне

1-10-16 - 30 А.

3.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4.    ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

5.    Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
