| Номер в госреестре | 60120-15 |
| Наименование СИ | Расходомер турбинный с вычислителем расхода |
| Обозначение типа СИ | HM 065.71 FDB160-TC15-G (расходомер) VTC-C-K-U-P-Exi (вычислитель) |
| Изготовитель | "KEM Kuppers Elektromechanik GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомер турбинный HM 065.71. FDB160-TC15-G (далее по тексту - расходомер) с вычислителем расхода VTC-C-K-U-P-Exi (далее по тексту - вычислитель) предназначен для измерений объемного расхода и объема жидкого топлива, преобразования измеренных значений в унифицированные электрические выходные сигналы, а также индикации результатов измерений.
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. После усиления и преобразования сигнала чувствительного элемента получается сигнал в виде прямоугольных импульсов. Дальнейшая обработка нормированного выходного сигнала с датчика импульсов проводится микропроцессорным преобразователем -вычислителем расхода с выдачей результатов на графический дисплей VTC (с подсветкой) и во внешние цепи.

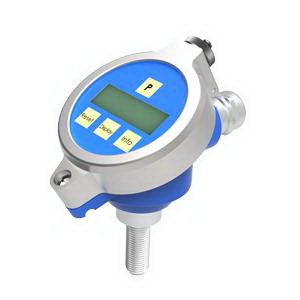

Внешний вид расходомера и вычислителя с обозначением места нанесения оттиска клейма (размещения наклеек) для защиты от несанкционированного доступа показаны на рисунках 1 и 2.
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов, настройки и проведения диагностики.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | ПО для вычислителя расхода VTC |
| Идентификационное наименование ПО | SW-NR: V08-12 |
| Номер версии (идентификационный номер) ПО | 08.12 |
| Цифровой идентификатор ПО | не отображается |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077 - 2014.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2.
| Наименование характеристики | Значение параметра |
| Диапазон измерений расхода, м3/ч | от 6 до 120 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % | ±1,5 |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Частота выходного сигнала, Гц | от 0 до 850 |
| Сила постоянного тока, мА | от 4 до 20 |
| Максимальное избыточное давление в трубопроводе, МПа | 16 |
| Диапазон температуры измеряемой среды, °С | от 5 до 70 |
| Диапазон кинематической вязкости измеряемой жидкости, мм2/с | от 1 до 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от 5 до 60 от 5 до 95 от 84 до 106,7 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP65 |
| Маркировка взрывозащиты | 0ExiaIICT4 |
| Габаритные размеры: - расходомера (диаметр фланцахдлина), мм, не более - вычислителя расхода, мм, не более | 220x258 194x130x82 |
| Масса в сборе, кг, не более | 21 |
| Среднее время наработки на отказ, ч, не менее | 40 000 |
| Полный средний срок службы, лет, не менее | 12 |
наносится на вычислитель расхода в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
1. Расходомер турбинный HM 065.71. FDB160-TC15-G
1 шт. 1 шт. 1 экз. 1 экз.
2. Вычислитель расхода VTC-C-K-U-P-Exi
3. Паспорт
4. Методика поверки
осуществляется в соответствии с документом МП 60120-15 «Расходомер турбинный HM 065.71. FDB160-TC15-G с вычислителем расхода VTC-C-K-U-P-Exi. Методика поверки», утвержденным ФГУП «ВНИИМС» 23 января 2015 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет» (госреестр 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м /ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %.
приведены в паспорте.
Нормативные документы, устанавливающие требования к расходомеру турбинному HM 065.71. FDB160-TC15-G с вычислителем расхода VTC-C-K-U-P-Exi
1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкостей;
2. Техническая документация KEM Kuppers Elektromechanik GmbH, Германия
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ТЭЦ-20 филиала ОАО «Мосэнерго».
