| Номер в госреестре | 60121-15 |
| Наименование СИ | Калибраторы-измерители унифицированных сигналов |
| Обозначение типа СИ | FLUKE мод. 712B, 714B |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 13.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители унифицированных сигналов FLUKE модификаций 712B, 714B (далее по тексту - приборы) предназначены для воспроизведения и измерений сигналов термопреобразователей сопротивления (модификация 712В) и термоэлектрических преобразователей (модификация 714В), а также для измерений электрических сигналов силы постоянного тока.
Принцип действия приборов в режиме измерений основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на жидкокристаллическом (ЖК) дисплее. Принцип действия калибраторов в режиме воспроизведения калиброванных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы, и передачу их на соответствующий выход прибора.
Приборы представляют собой переносные цифровые измерительные приборы с расположенными на лицевых панелях: ЖК-дисплеем и органами управления в виде функциональных кнопок. На лицевой панели приборов также размещены разъемы измерительных входов/выходов. Дисплей приборов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы. Управление приборами осуществляется оператором через систему меню при помощи функциональных кнопок.

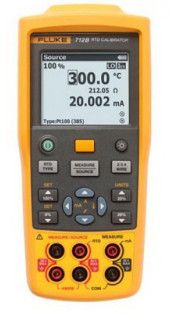

Фотографии общего вида приборов представлены на рисунке 1.
Приборы имеют только встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в микропроцессор приборов предприятием-изготовителем и не может быть изменена пользователем.
Идентификационные данные встроенной части ПО представлены в таблице 1.
Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО () | 1.0 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание: - и более поздние версии.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Основные характеристики приборов модификации 712В приведены в таблицах 2 и 3. Таблица 2
| Тип сигнала | Диапазон | Разре шение | Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (23±5) °С) | ||
| воспроизве дения | измерений | воспроизводимых величин | измеряемых величин | ||
| Ток, мА | - | от 0 до 24 | 0,001 | - | ±(0,02 % (от измеряемой вели-чины)+0,004) |
| Сопротивление, Ом | от 1 до 400 | от 0 до 400 | 0,01 | ±(0,03 % (от измеряемой величи-ны)+0,08) | ±(0,03 % +0,08) |
| от 400 до 1500 | от 400 до 4000 | 0,1 | ±(0,03 % +0,8) | ±(0,03 % +0,8) | |
| от 1500 до 4000 | - | 0,1 | ±(0,03 % +0,8) | - | |
| Тип НСХ термопреобразователей сопротивления (по ГОСТ 6651-2009) | Диапазон | Разре шение, °С | Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (23±5) °С), °С | ||
| воспроизведения сопротивления в температурном эквиваленте, °С | измерений сопротивления в температурном эквиваленте, °С | воспроизводимых величин | измеряемых величин | ||
| Pt10 (а=0,00385 °С-1) | от минус 200 до 100 | 0,1 | ±3 | ±3 | |
| от 100 до 800 | ±3,6 | ±3,6 | |||
| Pt50 (а=0,00385 °С-1) | от минус 200 до 100 | ±0,7 | ±0,7 | ||
| от 100 до 800 | ±0,8 | ±0,8 | |||
| Pt100 (а=0,00385 °С-1) | от минус 200 до 100 | ±0,4 | ±0,4 | ||
| от 100 до 800 | ±(0,03 % (от измеряемой величи-ны)+0,36) | ±(0,03 % (от измеряемой вели-чины)+0,36) | |||
| Pt200 (а=0,00385 °С-1) | от минус 200 до 100 | ±0,4 | ±0,4 | ||
| от 100 до 630 | ±(0,03 % +0,36) | ±(0,03 % +0,36) | |||
| Pt500 (а=0,00385 °С-1) | от минус 200 до 100 | ±0,6 | ±0,6 | ||
| от 100 до 630 | ±(0,03 % +0,56) | ±(0,03 % +0,56) | |||
| Pt1000 (а=0,00385 °С-1) | от минус 200 до 100 | ±0,4 | ±0,4 | ||
| от 100 до 630 | ±(0,03 % +0,36) | ±(0,03 % +0,36) | |||
Основные характеристики приборов модификации 714В приведены в таблицах 4 и 5.
Таблица 4
| Тип сигнала | Диапазон | Разре шение | Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (23±5) °С) | ||
| воспроизве дения | измерений | воспроизводимых величин | измеряемых величин | ||
| Ток, мА | - | от 0 до 24 | 0,001 | - | ±(0,02 % (от измеряемой вели-чины)+0,004) |
| Напряжение постоянного тока, термо-ЭДС, мВ | от минус 10 до 75 | от минус 10 до 75 | 0,001 | ±(0,02 % (от измеряемой величи-ны)+0,015) | ±(0,02 % +0,015) |
| Тип НСХ преобразователей термоэлектрических по ГОСТ Р 8.585-2001 | Диапазон | Разре шение, °С | Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (23±5) °С), °С | ||
| воспроизведения термо-ЭДС в температурном эквиваленте, °С | измерений термо-ЭДС в температурном эквиваленте, °С | воспроизводимых величин | измеряемых величин | ||
| E | от минус 250 до минус 200 | ±0,9 | ±2,0 | ||
| от минус 200 до минус 100 | ±0,4 | ±0,8 | |||
| от минус 100 до 600 | ±0,4 | ±0,4 | |||
| от 600 до 1000 | ±0,3 | ±0,6 | |||
| N | от минус 200 до минус 100 | ±0,9 | ±1,5 | ||
| от минус 100 до 900 | ±0,8 | ±0,8 | |||
| от 900 до 1300 | ±0,4 | ±0,9 | |||
| J | от минус 210 до минус 100 | ±0,4 | ±0,9 | ||
| от минус 100 до 800 | ±0,3 | ±0,4 | |||
| от 800 до 1200 | ±0,3 | ±0,8 | |||
| K | от минус 200 до минус 100 | ±0,6 | ±1,0 | ||
| от минус 100 до 400 | ±0,4 | ±0,4 | |||
| от 400 до 1200 | ±0,4 | ±0,8 | |||
| от 1200 до 1372 | ±0,4 | ±1,0 | |||
| Т | от минус 250 до минус 200 | ±1,4 | ±2,5 | ||
| от минус 200 до 0 | ±0,6 | ±0,9 | |||
| от 0 до 400 | ±0,4 | ±0,4 | |||
| В | от 600 до 800 | ±1,5 | ±2,0 | ||
| от 800 до 1000 | 0,1 | ±1,2 | ±1,5 | ||
| от 1000 до 1820 | ±1,2 | ±1,3 | |||
| R | от минус 20 до 0 | ±1,8 | ±2,8 | ||
| от 0 до 100 | ±1,7 | ±2,2 | |||
| от 100 до 1767 | ±1,4 | ±1,5 | |||
| S | от минус 20 до 0 | ±1,8 | ±2,8 | ||
| от 0 до 200 | ±1,7 | ±2,1 | |||
| от 200 до 1400 | ±1,4 | ±1,4 | |||
| от 1400 до 1767 | ±1,5 | ±1,7 | |||
| L (DIN | от минус 200 до минус 100 | ±0,4 | ±0,9 | ||
| 43710) | от минус 100 до 800 | ±0,3 | ±0,4 | ||
| от 800 до 900 | ±0,3 | ±0,8 | |||
| U (DIN | от минус 200 до 0 | ±0,6 | ±0,9 | ||
| 43710) | от 0 до 600 | ±0,4 | ±0,4 | ||
| A-1 | от 0 до 1000 | ±0,6 | ±1,5 | ||
| от 1000 до 2000 | ±0,9 | ±2,4 | |||
| от 2000 до 2500 | ±1,2 | ±3,0 | |||
| L | от минус 200 до 300 | ±0,5 | ±0,3 | ||
| от 300 до 800 | ±0,6 | ±0,6 | |||
Пределы допускаемой дополнительной погрешности, а также технические характеристики приборов модификаций 712В, 714В приведены в таблице 6.
Таблица 6
| Характеристика | Модификация | |
| 712В | 714В | |
| Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды | ±(0,002 % (от измеряемой величины) + 0,002 % (от диапазона)) на 1 °С отклонения от температуры (23±5) °С | |
| Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды для работы прибора в режиме измерения/воспроизведения сопротивления в температурном эквиваленте | ±0,05 °С на 1 °С отклонения от температуры (23±5) °С | - |
| Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды для работы прибора в режиме измерения/воспроизведения сопротивления в температурном эквиваленте | - | ±0,05 °С на 1 °С отклонения от температуры (23±5) °С; ±0,07 °С (для НСХ типа «А-1» в диапазоне более 2000 °С) |
| Пределы допускаемой абсолютной погрешности автоматической схемы компенсации холодных спаев термопары | - | ±0,2 °С |
| Напряжение питания | 6 В (4 щелочных элемента питания типа «АА») | |
| Г абаритные размеры, мм, (длинах ширинах высота) | 188,5 х 84 х 52,5 | |
| Масса, кг | 524 | 515 |
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха (без конденсации) | от минус 10 °С до 50 °С до 90 % (при температуре от 10 °С до 30 °С) | |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
В комплект поставки прибора модификации 712В входят:
- прибор - 1 шт.;
- зажимы типа "крокодил" AC175 - 2 комплекта;
- измерительные провода TL75 - 2 комплекта;
- зажимы типа "крокодил" 754-8016 - 1 комплект;
- измерительные провода с наращиваемым разъемом - 1 комплект;
- элементы питания типа «AA» - 4 шт.;
- магнитный ремень TPAK - 1 шт.;
- Руководство по безопасному использованию 712B/714B - 1 экз.;
- Краткий справочник 712B - 1 экз.;
- Руководство по эксплуатации 712B - 1 экз.;
- Методика поверки - 1 экз.
В комплект поставки прибора модификации 714В входят:
- прибор - 1 шт.;
- зажимы типа "крокодил" AC175 - 1 комплект;
- измерительные провода TL75 - 1 комплект;
- зажимы типа "крокодил" 754-8016 - 1 комплект;
- комплект стандартных плоских термопарных разъемов - 1 комплект;
- термопара типа «К» (длиной 80 мм) - 1 шт.;
- элементы питания типа «AA» - 4 шт.;
- магнитный ремень TPAK - 1 шт.;
- Руководство по безопасному использованию 712B/714B - 1 экз.;
- Краткий справочник 714B - 1 экз.;
- Руководство по эксплуатации 714B - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 60121-15 «Калибраторы-измерители унифицированных сигналов FLUKE модификаций 712B, 714B. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 августа 2014 года.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720А (Госреестр № 52495-13);
- мультиметр 3458A (Госреестр № 25900-03).
приведены в руководствах по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к калибраторам-измерителям унифицированных сигналов FLUKE модификаций 712B, 714B
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Fluke Corporation», США.
ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
