| Номер в госреестре | 60124-15 |
| Наименование СИ | Система измерительно-управляющая АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО "Мосэнерго" |
| Изготовитель | "Siemens AG", Германия; ЗАО ПК "Промконтроллер", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-управляющая АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго» (далее - система или АСУ ТП) предназначена для измерения и контроля технологических параметров в реальном масштабе времени (температуры, давления, уровня, расхода, виброперемещения, физико-химического состава и свойств веществ, силы и напряжения тока, активной и реактивной мощности), формирования сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.
Принцип действия системы заключается в следующем: первичные измерительные преобразователи (ПИП) выполняют измерение физических величин и их преобразование в унифицированный электрический сигнал. Программируемые контроллеры с модулями ввода-вывода измеряют аналоговые унифицированные выходные сигналы ПИП, выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров, выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной, аварийной сигнализации и передают информацию на автоматизированное рабочее место (АРМ) оператора. АРМ оператора обеспечивает отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, отображение информации о состоянии оборудования системы, настройку сигнализации.
Система состоит из следующих подсистем:
- автоматизированная система управления электротехническим оборудованием (АСУ ЭТО), система автоматического управления (САУ) вспомогательными системами (хозяйство дизельного топлива, блочный пункт подготовки газа, градирня, цирконасосная, баковое хозяйство, склад реагентов, коррекционная установка, установка электродеионизации), реализованные на базе программно-технического комплекса (ПТК) «ТЕКОН»;
- локальная автоматизированная система управления (ЛСАУ) газотурбинной, паротурбинной установками (ГТУ и ПГУ) и дожимной компрессорной станцией (ДКС), реализованная на базе системы измерительной и управляющей SPPA-T3000 (ПТК «SPPA-Т3000»).
Система обеспечивает выполнение следующих функций:
- измерение и первичную обработку измерительной информации, линеаризацию, масштабирование, усреднение данных;
- регистрацию и архивирование информации и событий с присвоением временной метки;
- формирование сигналов предупредительной и аварийной сигнализации по уставкам, заданным программным путем;
- диагностику оборудования;
- программно-логическое управление исполнительными устройствами объекта;
- регулирование технологических процессов объекта;
- технологические защиты и блокировки;
- вывод и отображение текущих значений параметров на АРМ операторов.
Система представляет собой трехуровневую иерархическую измерительно-управляющую систему распределенного типа и включает в себя следующие уровни:
1) Нижний уровень включает в себя ПИП, датчики контроля параметров тепломеханического и электротехнического оборудования, контактные устройства, обеспечивающие формирование дискретной информации о состоянии (положении) различных элементов оборудования или элементов управления этим оборудованием; датчики положения исполнительных механизмов, формирующие информацию о положении исполнительного механизма в виде аналогого сигнала.
2) Средний уровень представляет собой контроллеры программируемые SIMATIC S7-300 (Госреестр № 15772-11), модули ввода-вывода сигналов специальные SIMATIC модели AddFEM (Госреестр № 36820-08) из состава ПТК «SPPA-T3000» и многофункциональные контроллеры МФК 1500 с модулями аналогового ввода-вывода (Госреестр № 45216-10) из состава ПТК «ТЕКОН». Конструктивно ПТК представляют собой приборные шкафы, в которых размещено контрольное измерительное и управляющее оборудование. Кроме этого, в шкафах ПТК располагаются технические средства для обеспечения надежного питания устанавливаемого оборудования, индикации и сигнализации о состоянии технических устройств, дверей шкафов и автоматических выключателей, надежного функционирования в условиях промышленной эксплуатации (при необходимости устанавливаются вентиляторы для охлаждения оборудования и фильтры для очистки воздуха от пыли).
На среднем уровне выполняются сбор, накопление, вычисление, обработка, контроль, хранение измерительной информации на основе точной и оперативно получаемой измерительной информации от ПИП.
3) Верхний уровень состоит из АРМов оперативного и обслуживающего персонала, экранов коллективного пользования и станции анализа архивной информации. Контроль за технологическим процессом и дистанционное управление теплотехническим оборудованием осуществляется с АРМ.
Интеграция и обмен информацией между подсистемами, входящими в состав АСУ ТП, осуществляется посредством применения сетей цифровой передачи данных с использованием волоконно-оптических кабелей и протоколов передачи данных МЭК 60870-5-104, OPC, IEC60870-104, ModbusRTU и MultiUnit.
В качестве средства организации интерфейса «человек-машина» используются взаимозаменяемые и равнозначные по возможностям АРМ оператора. АРМ машинистов обеспечивают также контроль и управление оборудованием вспомогательных систем, снабженных ЛСАУ на базе ПТК «ТЕКОН». Полный операторский интерфейс для каждой вспомогательной системой реализуется на АРМ вспомогательных систем, являющихся клиентом ПТК «ТЕКОН». Контроль за технологическим процессом организуется с помощью отображения на экранах динамических данных. Дистанционное управление исполнительными механизмами, запорно-регулирующей арматурой, функциональными алгоритмами и т.д. выполняются с помощью типовых манипуляторов типа «мышь».
Перечень и состав измерительных каналов (далее - ИК) системы приведены в таблице 4.
Технические характеристики системы приведены в таблице 5.

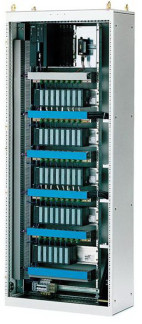

На рисунках 1 и 2 представлен общий вид компонентов системы.
На рисунке 3 приведена структурная схема системы.
Многофункциональные контроллеры МФК 1500 Контроллеры программируемые SIMATIC
S7-300
Шкаф ПТК АРМ
Рис. 2 - Общий вид компонентов системы. Аппаратура и оборудование верхнего уровня
taCiipPKiil&ifMiuain i di№
|1.<4л.+1И.гЗ|
I—iY И.4И, иты. ij-;
: Псютснк НЫН 11.410. СпиЛЦ
nfkiiMAUHMUHA AFV HJ 4i.44-I
ч-v vi: Щиа-4:и
riF в^-1 ТI ГГ
ivfe
I” **P I” L_i &.ШВ I” i! IS
sv
i"fe
■U-Vr+4-Hrl|l ■-yil- Ifciii ai в-If it.. I.
*« i*j il eg.
■—:-----з
!
ХЛ1
i"~\—:
м
м
PI**Г¥NRWtUiR I м.» ■ihv i h.**!■:»■
■Al.-HMlLi
M
I
s X
м
M
я
^^^ЭДртйй’"’7’'
■ v2j ■n>' I l*kij fr I f.Tr**TJ.T 1 -jrt 1U
wi,
| Hj-Kf.tMJb- "N | O | SX] | :М | разъединители, | Папеаое |
| ВЬаКШС^вте№ | оборудование |
Рис. 3. Структурная схема системы измерительно-управляющей АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго»
HIE
■ РОС - 4Л11 IEH4E|J
: мрлиги- riVlTTV
47
JM А»ГТ Ч -II
н
ZtG
I
Г Э
li.
! ■ 11
□
П
□
IIjcj:iih hiHHra мтш.
Э|ЯСфШ1ГиЫИ
ПL4rV JJD4M>" АСУТП E
IP.Kl. VIK.MI
| Оч м щ | ящпл, |>-Г1Г'л 5 S!" | Г: |
| , | S |
\7
дгулюдоа-пвд
| шив |
,/K
Z\
47
47
47
\7
Программное обеспечение системы обеспечивает работу операторской и инженерной станции, отвечает за сбор и хранение архивной информации, обеспечивает связь сервера приложений с интерфейсом оператора и инженера, обеспечивает связь со сторонними системами и отвечает за резервное копирование данных.
Программное обеспечение системы имеет структуру автономного программного обеспечения. Программное обеспечение системы относится к метрологически значимой части программного обеспечения.
Идентификационные признаки программного обеспечения приведены в таблицах 1, 2, 3.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | Значение | Значение | Значение |
| Идентификационное наименование ПО | Scada Tecon_ Баковое хозяйство | Scada Tecon ЦНС | Scada Tecon_ Коррекционная установка | Scada Tecon_ХДТ |
| Номер версии (идентификационный номер ПО) | Не ниже 2.1.3 | Не ниже 2.1.3 | Не ниже 2.1.3 | Не ниже 2.1.3 |
| Цифровой идентификатор ПО | 950BF0B4 | F13C481F | 1C1DB868 | 0E869AB7 |
| Другие идентификационные данные (если имеются) | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 2 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | Значение | Значение | Значение |
| Идентиф икационное наименование ПО | Scada Tecon_ Склад реагентов | Scada Tecon_ Г радирня | Scada Tecon УЭДИ | Scada Tecon БШ1Г |
| Номер версии (идентификацион-ный номер ПО) | Не ниже 2.1.3 | Не ниже 2.1.3 | Не ниже 2.1.3 | Не ниже 2.1.3 |
| Цифровой идентификатор ПО | 96DGE3A1 | 57BEB6E1 | 8394C9D1 | CC1966AD |
| Другие идентификационные данные (если имеются) | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 3 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | Значение | Значение | Значение |
| Идентиф икационное наименование ПО | Scada Tecon ЭТО | SPPA^3000_ Энергоблок | SPPA^3000 ГТУ и ПГУ | SPPA^3000 Дкс |
| Номер версии (идентификационный номер ПО) | Не ниже 2.1.3 | Не ниже 04.37.03 | Не ниже 04.37.06 | Не ниже 04.37.06 |
| Цифровой идентификатор ПО | 55E35C7B | D04B9D5E | D1B52814 | 5B8104E6 |
| Другие | ||||
| идентификационные | CRC32 | CRC32 | CRC32 | CRC32 |
| данные (если имеются) |
Для обеспечения защиты программного обеспечения от преднамеренных и преднамеренных
изменений в системе предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и др. специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
- использование межсетевых экранов (фаерволов).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 4 - Перечень ИК системы и их метрологические характеристики
| № | Первичный измерительный преобразователь | ПТК «SPPA-T3000» / ПТК «ТЕКОН» | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы допускаемой основной погрешности | Модуль | Входной сигнал | Пределы допускаемой основной погрешности | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК температуры воды | ||||||||
| 1 | 81HAC88CT001, 81HAC88CT002, 81HAC88CT003, 81HAC88CT004 | Преобразователи термоэлектрические ТХА-Метран-201, 19985-00 | от 0 до 600 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ТХА (K) | А = ±0,5 °C | А = ±8 °C |
| 2 | 81LCL40CT001, 80NDA25CT001, 80NDA25CT002, 80NDA27CT001, 80NDB26CT001, 80NDB28CT001, 80NDA21CT001, 80NDA21CT002, 80NDA24CT001, 80NDA24CT002 | Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12 | от 0 до 150 °C | класс допуска A | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ±0,5 °C | А = ±2 °C |
| 3 | 80LCP11CT001 | Т ермопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12 | от 0 до 100 °C | класс допуска A | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ±0,5 °C | А = ±3 °C |
| 4 | 81LAE01CT101, 81LAE70CT101, 81LAB13CT101, 81LAB45CT101, 81HAC46CT001, 81LAB73CT101, 81LAB01CT001 | от 0 до 300 °C | ||||||
| ИК температуры газа | ||||||||
| 5 | 81EKH51CT135, 81EKH51CT136, 81EKH52CT135, 81EKH52CT136, 81EKH53CT135, 81EKH53CT136 | Датчики температуры SensyTemp серии TSP модификации TSP311, 50032-12 | от минус 50 до плюс 450 °C | класс допуска A | 6ES7331- 7KF02- 0AB0 | Pt100 | у = ±0,5 % | А = ±4 °C |
| 6 | 81EKG70CT002 | Термопреобразователь с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11 | от минус 50 до плюс 150 °C | у = ±0,25 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±2 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 7 | 81EKH51CT119, 81EKH51CT121, 81EKH51CT122, 81EKH51CT124, 81EKH51CT125, 81EKH51CT127, 81EKH51CT129, 81EKH51CT132, 81EKH52CT119, 81EKH52CT121, 81EKH52CT122, 81EKH52CT124, 81EKH52CT125, 81EKH52CT127, 81EKH52CT129, 81EKH52CT132, 81EKH53CT119, 81EKH53CT121, 81EKH53CT122, 81EKH53CT124, 81EKH53CT125, 81EKH53CT127, 81EKH53CT129, 81EKH53CT132 | Т ермопреобразователи сопротивления PS-0925, 54935-13 | от минус 50 до плюс 450°C | класс допуска A | 6ES7331- 7KF02- 0AB0 | Pt100 | у = ±0,5 % | А = ±4 °C |
| 8 | 81HNE01CT001 | Т ермопреобразователь сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12 | от 0 до 200 °С | класс допуска A | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ±0,5 °C | А = ±3 °C |
| 9 | 81EKG10CT001, 81EKG40CT001 | Термопреобразователи с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11 | от минус 50 до плюс 50 °C | у = ±0,5 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | У = ±2,5 % |
| ИК температуры пара | ||||||||
| 10 | 81HAH84CT001, 81HAH84CT002, 81HAH84CT003, 81HAH84CT004, 81HAH86CT001, 81HAH86CT002, 81HAH94CT001, 81HAH94CT002, 81HAH94CT003, 81HAH94CT004, 81HAJ32CT001, 81HAJ32CT002, 81HAJ32CT003, 81HAJ32CT004, 81HAH85CT001, 81HAH86CT101, 81LBA20CT101, 81LBB10CT101 | Преобразователи термоэлектрические ТП-2088, 18524-10 | от 0 до 800 °C | класс допуска 1 | 6ES7331- 7PF11- 0AB0 | ТХА (K) | А = ±0,5 °C | А = ±8 °C |
| 11 | 80LBD30CT001A,B, 80LBD30CT002 | Преобразователи термоэлектрические ТХА-Метран-201, 19985-00 | от 0 до 300 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ТХА (K) | А = ±0,5 °C | А = ±8 °C |
| 12 | 80LB G30CT001A,B, 80NAA01CT001, 80NAA03CT001, 80LBA90 CT001A,B, 80LBD20CT001A,B, 81LBA41CT001 | от 0 до 400 °С | ||||||
| 13 | 81HAH46CT001, 81HAH46CT002, | от 0 до 600 °С | ||||||
Всего листов 20
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 81HAH46CT003, 81HAH46CT004, 81HAH48CT101, 81HAH70CT002, 81HAH70CT003, 81HAH70CT004, 81HAH70CT101, 81HAJ01CT001, 81HAH75CT001, 81HAH75CT002, 81HAH75CT003, 81HAH75CT004, 80LBC20CT101, 80LBC40CT001A,B | ||||||||
| 14 | 81HAJ14CT001, 81HAJ14CT002, 81HAJ14CT003, 81HAJ14CT004, 80LBA20CT006, 80LBF20CT001, 81LBA20CT002, 81LBA20CT102, 80LBA20CT007A,B, 80LBA21CT001 A,B, 80LBA22CT001A,B, 81LBB10CT001, 81LBB10CT002, 80LBB50CT007A,B, 80LBB50CT008A,B, 80LBB50CT009A,B, 80LBB51CT001 A,B, 80LBB55 CT001 A,B, 80LBB55CT002A,B, 80LBB55CT003A,B | Преобразователи термоэлектрические ТХА-Метран-201, 19985-00 | от 0 до 800 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ТХА (K) | А = ±0,5 °C | А = ±10°C |
| 15 | 00LBH10CT001, 00LBH12CT001, 81HAH10CT001, 81HAH10CT002, 81HAH10CT003, 81HAH10CT004, 81HAH14CT001, 81HAH14CT002, 81HAH14CT003, 81HAH14CT004, 81HAH18CT001, 81HAH18CT002, 81HAH18CT003, 81HAH18CT004, 81HAH40CT001, 81HAH40CT002, 81HAH40CT003, 81HAH40CT004, 81HAH43CT001, 81HAH43CT002, 81HAH43CT003, 81HAH43CT004, 81LBA10CT001, 00LBH11CT001, 00LBH11CT002, 00LBH11CT101, 81LBA10CT002, 81LBA10CT101 | Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12 | от 0 до 300 °C | класс допуска A | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ±0,5 °C | А = ±4 °C |
| 16 | 81LBG60CT001 | Термопреобразователь с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11 | от 0 до 300 °C | у = ±0,5 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±4 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК температуры металла | ||||||||
| 17 | 81HAH14CT201, 81HAH43CT201 | Преобразователи термоэлектрические ТХА-Метран-231, 19985-00 | от 0 до 300 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ТХА (K) | А = ±0,5 °C | А = ±5 °C |
| 18 | 80LBB55CT201 | Преобразователь термоэлектрический ТХА-Метран-231, 19985-00 | от 0 до 400 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ТХА (K) | А = ±0,5 °C | А = ±6 °C |
| 19 | 81EKH51CT120, 81EKH51CT123, 81EKH51CT126, 81EKH51CT128, 81EKH51CT130, 81EKH51CT131, 81EKH52CT120, 81EKH53CT120, 81EKH53CT123, 81EKH53CT126, 81EKH53CT128, 81EKH53CT130, 81EKH53CT131 | Термопреобразователи сопротивления платиновые серии 65, 22257-11 | от минус 50 до плюс 450 °C | класс допуска B | 6ES7331- 7KF02- 0AB0 | Pt100 | у = ±0,5 % | А = ±7 °C |
| ИК температуры воздуха | ||||||||
| 20 | 81EKG70CT001 | Термопреобразователь с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11 | от минус 50 до плюс 80 °C | у = ±0,5 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±2 % |
| 21 | 81EKG20CT101 | Термопреобразователь с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11 | от минус 50 до плюс 100 °C | у = ±0,25 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2 % |
| И | К температуры конденсата | |||||||
| 22 | 81LCA10CT101 | Т ермопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12 | от 0 до 100 °C | класс допуска A | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ±0,5 °C | А = ±2 °C |
| 23 | 81LCA27CT001 | от 0 до 150 °C | ||||||
| 24 | 80NAB01CT001 | от 0 до 200 °C | ||||||
| 25 | 81LCA25CT001, 81LCA26CT001, 81LCA20CT001, 81LCA30CT001, 81LCA30CT002, 81LCA30CT101 | Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-226,26224-12 | от 0 до 300 °C | класс допуска A | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ±0,5 °C | А = ±3 °C |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК температуры дизельного топлива | ||||||||
| 26 | 81EGD40CT001, 81EGB01CT001, 81EGB01CT002, 81EGB01CT003, 81EGB02CT001, 81EGB02CT002, 81EGB02CT003 | Термопреобразователи с унифицированным выходным сигналом ТСПУ Метран-276, 21968-11 | от минус 50 до плюс 50 °C | у = ±0,5 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| ИК давления газа | ||||||||
| 27 | 81ERC10CP001, 81EKH51DP105, 81EKH52DP105, 81EKH53DP105 | Датчики давления Метран-150TG, 32854-13 | от 0 до 2,5 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 28 | 81EKG70CP001 | от 0 до 6 МПа | ||||||
| 29 | 81EKH51DP101, 81EKH51DP102, 81EKH52DP101, 81EKH52DP102, 81EKH52DP125, 81EKH53DP101, 81EKH53DP102 | от 0 до 0,8 МПа | ||||||
| 30 | 81EKH51DP103, 81EKH51DP104, 81EKH52DP103, 81EKH52DP104, 81EKH53DP103, 81EKH53DP104 | от 0 до 2 МПа | ||||||
| 31 | 81EKH51DP106, 81EKH51DP107, 81EKH52DP106, 81EKH52DP107, 81EKH53DP106, 81EKH53DP107 | от 0 до 5 МПа | ||||||
| 32 | 81EKG10CP001, 81EKG32CP002, 81EKG33CP002, 81EKG34CP002, 81EKG40CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 1 МПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,3 % | у = ±4 % |
| ИК давления воды | ||||||||
| 33 | 81LAB73CP102 | Датчик давления Метран-150CD, 32854-13 | от 0 до 2,5 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,5 % |
| 34 | 81LAB01CP001, 81LAB11CP002, 81LAB12CP002, 81LAB14CP001, 81LAB15CP001, 81LAB41CP002, 81LAB42CP002 | Датчики давления Метран-150TG, 32854-13 | от 0 до 1,6 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,5 % |
| 35 | 81LAB41CP004, 81LAB42CP004, 81LAB45CP001, 81LAB45CP101 | от 0 до 10 МПа | ||||||
| 36 | 81LAB41CP003, 81LAB42CP003, 81LAB73CP001, 81LAB73CP002, 81LAB73CP101, 81LAB74CP001, 81LAB75CP001, 81LAE01CP101, 81LAE70CP101, 81HAC88CP001, 81HAC88CP002, 81HAC88CP003, 81HAC88CP004 | от 0 до 25 МПа | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 37 | 81HAC46CP001, 81HAC46CP002, 81HAC47CP001, 81HAC48CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 6 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,5 % |
| 38 | 80NDA21CP001, 80NDA21CP002, 80NDA24CP001, 80NDA24CP002, 80NDA25CP002, 80NDA27CP001, 80NDB12CP001, 80NDB14CP001, 80NDB26CP001, 80NDB28CP001, 81LAB11CP003, 81LAB12CP003, 81LAB13CP001, 81LAB13CP002, 81LAB13CP101, 81NDA10CP001 | от 0 до 4 МПа | ||||||
| 39 | 81LCL32CP001, 81LCL34CP001 | от 0 до 1 МПа | ||||||
| 40 | 80LCP11CP001, 80LCP11CP002, 80LCP11CP003 | Датчики давления Метран-150TG, 32854-13 | от 0 до 1,6 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±2,5 % |
| 41 | 00QCD41CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 1,6 МПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| 42 | 00QCD10CP001 | от минус 100 до 100 кПа | ||||||
| ИК давления пара | ||||||||
| 43 | 80LBA22CP101 | Датчик давления Метран-150CD, 32854-13 | от 0 до 10 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 44 | 80LBA90CP005, 80LBA96CP002, 80LBD20CP004, 80LBD30CP002, 80NAA01CP001, 80NAA03CP001, 81HAD10CP101, 81LAA01CP101, 81LBA10CP001, 81LBA10CP002, 81LBA10CP003, 81LBA10CP101, 81LBA41CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 1 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,5 % |
| 45 | 81LCQ10CP301, 81LCQ10CP302 | от 0 до 600 кПа | ||||||
| 46 | 00LBH10CP001 | Датчик давления Метран-150TG, 32854-13 | от 0 до 2,5 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 47 | 80LBA20CP003, 80LBA20CP005, 80LBF20CP001, 81LBA20CP002, 81LBA20CP101, 81HAD70CP101, 81LBA20CP001 | от 0 до 25 МПа | ||||||
| 48 | 80LBB50CP005, 80LBC20CP101, 80LBC40CP004, 81LBB10CP002, 81LBB10CP003, 81LBC40CP101, 81HAH48CP101, 81HAJ01CP101, 81LBB10CP001 | от 0 до 6 МПа | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 49 | 00LBH11CP001, 00LBH11CP002, 00LBH11CP101, 00LBH12CP001 | от 0 до 600 кПа | ||||||
| 50 | 80LBA90CP004, 80LBA96CP001 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 1 МПа | у = ±0,075 % | AddFEM | от 4 до 20 мА | у = ±0,15 % | у = ±1 % |
| 51 | 80LBA20CP004 | от 0 до 16 МПа | ||||||
| 52 | 80LBB50CP004 | от 0 до 6 МПа | ||||||
| 53 | 80LBG30CP011 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 1,6 МПа | у = ±0,075 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 54 | 80LBB55CP001, 80LBB55CP002 | от 0 до 6 МПа | ||||||
| 55 | 80LBC40CP001, 80LBC40CP002, 80LBC40CP003 | от минус 0,1 до плюс 5,9 МПа | ||||||
| 56 | 80LBD20CP001, 80LBD20CP002, 80LBD20CP003 | Преобразователи давления измерительные PMP71, 41560-09 | от 0 до 1 МПа | у = ±0,075 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 57 | 80LBD30CP001 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4233, 45743-10 | от 0 до 0,5 МПа | у = ±0,075 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 58 | 80MAA50CP012, 80MAA50CP013 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4533, 45743-10 | от минус 0,5 до плюс 2,5 МПа | у = ±0,075 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1 % |
| 59 | 81LBG60CP001 | Датчик давления Метран-150TG, 32854-13 | от 0 до 2,5 МПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| ИК давления конденсата | ||||||||
| 60 | 81LCA10CP003, 81LCA10CP004, 81LCA20CP001, 81LCA25CP002, 81LCA27CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 2,5 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,5 % |
| 61 | 81LCA10CP001, 81LCA25CP001, 81LCA30CP001 | от 0 до 4 МПа | ||||||
| ИК давления воздуха | ||||||||
| 62 | 00QEB20CP001 | Датчик давления Метран-150TG, 32854-13 | от 0 до 1,6 МПа | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±2,5 % |
| 63 | 81EKH70DP003 | Преобразователь давления измерительный 2600Т модификации 266HSH, 47079-11 | от 0 до 1 МПа | у = ±0,06 % | 6ES7331- 7KF02- 0AB0 | от 4 до 20 мА | у = ±0,5 % | у = ±2,5 % |
| 64 | 00QCD41CP002 | Датчик давления Метран-150TG, 32854-13 | от 0 до 400 кПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК давления дизельного топлива | ||||||||
| 65 | 81EGA03CP001 | Датчик давления Метран-150TG, 32854-13 | от минус 101,3 до плюс 60 кПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±1,6 % |
| 66 | 81EGD40CP001, 81EGD60CP001, 81EGA04CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 1,6 МПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| ИК давления паров дизельного топлива | ||||||||
| 67 | 81EGB01CP001, 81EGB02CP001 | Датчики давления Метран-150TG, 32854-13 | от минус 101,3 до плюс 60 кПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±1,6 % |
| ИК давления едкого натра | ||||||||
| 68 | 00QCH16CP001 | Датчик давления Метран-150TG, 32854-13 | от 0 до 250 кПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±4 % |
| 69 | 00QCH10CP001 | Датчик давления Метран-150TG, 32854-13 | от минус 100 до 160 кПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| ИК давления концентрированного раствора соляной кислоты | ||||||||
| 70 | 00QCM17CP001, 00QCM18CP001 | Датчики давления Метран-150TG, 32854-13 | от 0 до 400 кПа | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| 71 | 00QCM10CP001 | от минус 100 до 0 кПа | ||||||
| ИК уровня щелочно-фосфатного раствора | ||||||||
| 72 | 00QCC20CL001 | Преобразователь давления измерительный АИР-10Н, 31654-14 | от 0 до 16 кПа (от 0 до 1,6 м) | у = ±0,3 % | AIG 16 | от 4 до 20 мА | у = ±0,15 % | у = ±5 % |
| И | К уровня раствора аммиака | |||||||
| 73 | 00QCD10CL001 | Уровнемер 3300 (исполнение 3301), 25547-12 | от 0 до 140 см | А = ±5 мм | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±5 % |
| 74 | 00QCD11CL001, 00QCD12CL001, 00QCD31CL001, 00QCD32CL001 | Преобразователи давления измерительные АИР-10Н, 31654-14 | от 0 до 16 кПа (от 0 до 1,6 м) | у = ±0,3 % | AIG 16 | от 4 до 20 мА | у = ±0,15 % | у = ±5 % |
| ИК уровня дизельного топлива | ||||||||
| 75 | 81EGB01CL001, 81EGB02CL001 | Датчики давления Метран-150CDR, 32854-13 | от 0 до 160 кПа (от 0 до 12 м) | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±5 % |
| И | К уровня соляной кислоты | |||||||
| 76 | 00QCM11CL001, 00QCM12CL001 | Уровнемеры 3300 (исполнение 3301), 25547-12 | от 0 до 150 см | А = ±5 мм | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±5 % |
| ИК уровня раствора гипохлорита | ||||||||
| 77 | 00PUS11CL001, 00PUS12CL001 | Уровнемеры 3300 (исполнение 3301), 25547-12 | от 0 до 2 м | А = ±5 мм | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±5 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК расхода воды | ||||||||
| 78 | 81LAB13CF101 | Датчик давления Метран-150CD, 32854-13 | от 0 до 63 кПа (от 0 до 63 т/ч) | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±2,5 % |
| 79 | 80LCP11CF001 | Датчик давления Метран-150CD, 32854-13 | от 0 до 40 кПа (от 0 до 400 т/ч) | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,5 % |
| ИК расхода пара | ||||||||
| 80 | 81LBA10CF101 | Датчик давления Метран-150CD, 32854-13 | от 0 до 63 кПа (от 0 до 63 т/ч) | у = ±0,2 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±2,5 % |
| 81 | 81LBG60CF001 | Датчик давления Метран-150CD, 32854-13 | от 0 до 100 кПа (от 0 до 2,5 т/ч) | у = ±0,2 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±2,5 % |
| ИК расхода газа | ||||||||
| 82 | 81EKG70CF001 | Расходомер-счетчик вихревой 8800, 14663-12 | от 1,4 до 20016 нм3/ч | 5 = ±1 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±1,6 % |
| ИК расхода концентрированного раствора соляной кислоты | ||||||||
| 83 | 00QCM20CF001 | Расходомер электромагнитный ЭМИС-МАГ 270, 54036-13 | от 0,18 до 4 м3/ч | 5 = ±1,35 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±4 % |
| ИК | расхода дизельного топлива | |||||||
| 84 | 81EGD40CF001 | Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР», 28363-04 | от 0 до 125 м3/ч | 5 = ±3,5 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±4,5 % |
| 85 | 81EGD60CF001 | от 0 до 20 м3/ч | ||||||
| ИК виброперемещения | ||||||||
| 86 | 81EKH53CY101 | Преобразователь перемещения токовихревой BN-ППТ модификации 3300XL, 56536-14 | от минус 750 до плюс 750 мкм | 5 = ±3 % | 6ES7331- 7KF02- 0AB0 | от 1 до 5 В | у = ±0,6 % | у = ±5 % |
| ИК физико-химического состава и свойств веществ | ||||||||
| 87 | 81EKG70CQ004, 81ERC10CQ004 | Газоанализаторы СГОЭС, 32808-11 | от 0 до 100 % НКПРП | 5 = ±10 % | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | у = ±0,05 % | у = ±25 % |
| 88 | 81HNE01CQ003 | Комплекс | от 0 до 21 % (O2) | А = ±0,4 % | 6ES7331- | от 4 до 20 | у = ±0,05 % | у = ±10 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 81HNE02CQ014 | газоаналитический для контроля и учета вредных выбросов СОВ-1, 25147-12 | от 0 до 20 млн-1 (NO2) | А = ±10 млн-1 | 7NF10- 0AB0 | мА | у = ±65 % | ||
| 81HNE01CQ010 | от 0 до 300 млн" (CO) | 5 = ±10 % | у = ±15 % | |||||
| 81HNE02CQ015 | от 0 до 20 % (CO2) | А = ±0,5 % | у = ±10 % | |||||
| 81HNE01CQ011 | от 0 до 100 млн-1 (NO) | А = ±10 млн-1 | у = ±12 % | |||||
| 81HNE01CQ012 | от 0 до 2,5 % (CH4) | 5 = ±25 % | у = ±35 % | |||||
| 89 | 81EGB01CQ001, 81EGB01CQ002, 81EGB01CQ003, 81EGB01CQ004, 81EGB01CQ005, 81EGB02CQ001, 81EGB02CQ002, 81EGB02CQ003, 81EGB02CQ004, 81EGB02CQ005, 81EGR01CQ001, 81EGA01CQ001, 81EGA03CQ001 | Газоанализаторы СГОЭС, 32808-11 | от 0 до 100 % НКПРП | 5 = ±10 % | AIG16 | от 4 до 20 мА | у = ±0,15 % | у = ±25 % |
| ИК электрических параметров | ||||||||
| 90 | 81BAC10GT102, 81BAA10GT201 | Трансформатор напряжения UGE 17,5 С1, 55007-13 Трансформатор тока GSR, 55008-13 | от 0 до 17,34 кВ от 0 до 12000 А от 0 до 208,1 МВт от 0 до 208,1 МВар | класс точности 0,2 | AIG16 | от 4 до 20 мА | 5 = ±0,5 % | 5 = ±1,5 % |
| Многофункциональный измерительный преобразователь ЭНИП-2-41/100-220-A3E4-21, 38585-08 | %% (Ч, in, о" о" ±± == уу | |||||||
| 91 | 81BAC10GT105, 80BAA10GT201 | Трансформатор напряжения TJC 6-G, 51637-12 Трансформатор тока GSR, 55008-13 | от 0 до 13,7 кВ от 0 до 8000 А от 0 до 109,6 МВт от 0 до 109,6 МВар | класс точности 0,2 | AIG16 | от 4 до 20 мА | 5 = ±0,5 % | 5 = ±1,5 % |
| Многофункциональный измерительный преобразователь ЭНИП-2-41/100-220-A3E4-21, 38585-08 | %% (Ч, in, о* o' ±± == уу | |||||||
Примечание:
(1) - предел основной допускаемой погрешности измерений тока и напряжения;
(2) - предел основной допускаемой погрешности измерений активной и реактивной мощности.
| Наименование характеристики | Значение характеристики |
| Параметры электропитания: | |
| - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц | 220±10 % 380±10 % 50 ± 1 |
| Рабочие условия эксплуатации ПИП нижнего уровня системы: | |
| - температура окружающей среды, °С для ПИП ИК температуры для ПИП ИК давления для ПИП ИК уровня: датчик давления Метран-150CDR преобразователь давления измерительный АИР-10Н уровнемер 3300 (исполнение 3301) для ПИП ИК расхода: датчик давления Метран-150CD расходомер электромагнитный ЭМИС-МАГ 270 расходомер-счетчик вихревой 8800 расходомер-счетчик ультразвуковой многоканальный УРСВ «ВЗЛЕТ МР» для ПИП ИК виброперемещения для ПИП ИК физико-химического состава и свойств веществ: газоанализатор СГОЭС комплекс газоаналитический для контроля и учета вредных выбросов СОВ-1 для ПИП ИК электрических параметров - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от минус 40 до плюс 80 от минус 20 до плюс 70 от минус 55 до плюс 85 от минус 60 до плюс 80 от минус 20 до плюс 85 от минус 55 до плюс 85 от минус 40 до плюс 50 от минус 50 до плюс 85 от 5 до 50 от минус 51 до плюс 177 от минус 60 до плюс 85 от 5 до 40 от 10 до 40 90 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня системы: | |
| - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 10 до 40 от 30 до 75 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации оборудования верхнего уровня системы: | |
| - температура окружающей среды, °С - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от 15 до 25 от 30 до 75 (без конденсации) от 84,6 до 106,7 |
Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Таблица 6
| № | Наименование | Количество |
| 1 | Система измерительно-управляющая АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго» (перечень измерительных компонентов представлен в таблице 4) | 1 шт. |
| № | Наименование | Количество |
| 2 | Программное обеспечение на CD-диске | 1 экз. |
| 3 | Методика поверки | 1 экз. |
| 4 | Формуляр | 1 экз. |
осуществляется по документу МП 60124-15 «Система измерительно-управляющая АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго». Методика поверки», утвержденным ФГУП «ВНИИМС» 26.09.2014 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения напряжения постоянного тока от минус 20 до 20 В, ±(0,0001 •U + 0,002 В); диапазон воспроизведения силы постоянного тока от минус 24 до 24 мА, ±(0,0002Т + 0,002 А); диапазон воспроизведения частоты переменного тока от 1 до 1000 Гц, ±0,0005-F; диапазон воспроизведения выходных сигналов термопар типа К от минус 200 до 0 °С, ±0,6 %; от 0 до 1000 °С, ±0,3 %; диапазон воспроизведения выходных сигналов термометров сопротивления от минус 200 до 100 °С, ±0,15 %; от 100 до 300 °С, ±0,25 %; от 300 до 600 °С, ±0,35 %;
- калибратор температуры JOFRA модели RTC-157B (ГР № 46576-11): диапазон воспроизводимых температур от минус 57 до плюс 155 °С (при окружающей температуре 0 °С), от минус 45 до плюс 155 °С (при окружающей температуре 23 °С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (READ) ±0,10 °С, пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС углового типа (TRUE) ±0,04 °С;
- калибратор температуры JOFRA модели RTC-700В (ГР № 46576-11): диапазон воспроизводимых температур от 10 до 700 °С (при окружающей температуре 0 °С), от 33 до 700 °С (при окружающей температуре 23°С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (READ) ±0,29 °С (в диапазоне от 33 до 660 °С), ±1,69 °С (в диапазоне св. 660 до 700 °С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС углового типа (TRUE) ±0,11 °С (в диапазоне от 33 до 660 °С);
- калибратор температуры модели СТС-1200А (ГР № 18844-03): диапазон воспроизводимых температур от 300 до 1205 °С; пределы допускаемой погрешности установления заданной температуры ±2,0 °С;
- манометр цифровой МТ220 (ГР № 18413-02) в комплекте с помпой пневматической: диапазон измерений избыточного давления от минус 80 до плюс 3000 кПа, пределы допускаемой основной погрешности ±(0,01 % от тек. знач. + 0,01 % от в.п.и.); диапазон измерений абсолютного давления от 0 до 130 кПа, пределы допускаемой основной погрешности ±(0,01 % от тек. знач. + 0,01 % от в.п.и.);
- манометр цифровой ДМ5002 (ГР № 49867-12), ВПИ 250 МПа;
- виброустановка калибровочная портативная 9100D (ГР № 50247-12): максимальные значения воспроизводимых параметров виброперемещения (размах) 1,27 мм, расширенная неопределенность измерения виброперемещения при калибровке на опорной частоте 100 Гц при полезной нагрузке 100 г с коэффициентом охвата k=2 при доверительной вероятности 95 %: ±1 %; расширенная неопределенность измерения виброперемещения при калибровке на опорной частоте 100 Гц при полезной нагрузке 100 г с коэффициентом охвата k=2 при доверительной вероятности 95 %: ±1 %; расширенная неопределенность измерения виброперемещения в диапазоне частот 30 ^ 150 Гц с коэффициентом охвата k=2 при доверительной вероятности 95 %: ±3 %;
- система поверки термопреобразователей автоматизированная АСПТ (ГР № 19973-06), диапазон измерений от 0 до 30 мА, основная погрешность ±(10-4Т + 1) мкА;
Лист № 19 Всего листов 20
- калибратор температуры эталонный КТ-650 (ГР № 28548-05), диапазон измерений от минус 50 до 650 °С, нестабильность ±(0,02-t/l00) °С;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.2 (ГР № 33744-07) с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;
- термометр электронный лабораторный «ЛТ-300» (ГР № 45379-10), пределы допускаемой абсолютной погрешности в диапазоне от минус 50 °С до плюс 199,99 °С: ±0,05 °С;
- измеритель температуры многоканальный прецизионный МИТ 8.10 (ГР № 19736-11) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4-U+1) мкВ, где U - измеряемое напряжение, мВ; сопротивления ±(10-5-R+5-10-4), где R - измеряемое сопротивление, Ом;
- термометры сопротивления эталонные типа ЭТС-100 (ГР № 19916-10), диапазоны измерений от минус 196 до плюс 0,01 °С, от 0,01 до 660,323 °С, 3 разряд;
- манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5; МП-6; МП-60; МП-250; МП-600; МП-2500 (ГР 31703-06);
- манометр цифровой МТ210 (ГР № 18413-02), пределы измерений от минус 100 до 3000 кПа, пределы допускаемой основной погрешности ±0,01 %;
- манометр абсолютного давления МПАК-15 (ГР № 24971-03), диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01 % от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;
- установка поверочная «ВЗЛЕТ ПУ» (ГР № 47543-11), воспроизводимый средний объемный (массовый) расход воды от 0 до 5000 м /ч, пределы допускаемой погрешности измерения расхода в зависимости от эталонных средств измерений, используемых в составе установки, составляют ±0,05 %, ±0,1 %, ±0,15 %, ±0,3 %, ±0,5 %, ±1 %;
- установка для поверки расходомеров с пределами допускаемой относительной погрешности ±0,2 % для жидкостей или ±0,4 % для газов, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера-счётчика;
- установка поверочная для поверки методом измерения объема (расхода, массы) с пределами допускаемой относительной погрешности не более 1/3 предела допускаемой относительной погрешности расходомера;
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90;
- ГСО-ПГС состава метан - азот (3883-87), пропан - азот (5328-90, 9142-2008, 9779-2011), бутан-азот (8977-2008, 8978-2008), пентан-воздух (9129-2008, 9130-2008), изобутан-воздух (5905-91), циклопентан-воздух (9246-2008), гексан-воздух (5322-90), этан-воздух (9204-2008), этилен-азот (8987-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 с изм. №№ 1.6;
- ГСО-ПГС № 3726-87, № 3722-87, № 3865-87, № 9757-2011, № 8375-2003, № 3808-87, № 9743-2011;
- трансформаторы напряжения лабораторные измерительные НЛЛ-15 и НЛЛ-35 (ГР № 5811-00), класс точности 0,05;
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (ГР № 27007-04) (номинальный первичный ток от 1 до 5000 А, относительная погрешность ±0,05 %);
- установка поверочная стационарная УППУ-МЭ 3.1. (ГР № 29123-05), в комплекте прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 К (ГР № 35427-07), кл. точности 0,015.
приведены в формуляре на систему измерительно-управляющую АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго».
Всего листов 20
Нормативные и технические документы, устанавливающие требования к системе измерительно-управляющей АСУ ТП энергоблока ПГУ-420Т ст. № 8 ТЭЦ-16 филиала ОАО «Мосэнерго»
1. Техническая документация изготовителя.
Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
