Анализаторы цепей векторные ZVL3-75, 60132-15

Назначение

Анализаторы цепей векторные ZVL3-75 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальном волноводе с диаметром поперечного сечения 7,0/2,01 мм с соединителем типа N (75 Ом) по ГОСТ РВ 51914-2002.

Область применения - производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.

Описание

Принцип действия анализаторов цепей векторных ZVL3-75 основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов.

Анализаторы цепей векторные ZVL3-75 работают в диапазоне частот от 9 кГц до

3 ГГц.

Анализаторы цепей векторные ZVL3-75 имеют 2 измерительных порта с соединителями типа N (75 Ом) по ГОСТ РВ 51914-2002.

В состав анализаторов цепей векторных ZVL3-75 входят: синтезаторы частот сигнала и гетеродина, два резистивных моста с цепями коммутации, измерительный приемник, блок сбора данных и управления на основе встроенного персонального компьютера, источник питания.

В анализаторах цепей векторных ZVL3-75 реализованы однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений.

Для калибровки анализаторов цепей векторных ZVL3-75 используется набор калибровочных мер ZCAN 75 Q, входящий в комплект поставки.

Внешний вид анализаторов цепей векторных ZVL3-75 представлен на рисунке 1. На рисунке 2 представлен вид задней панели и показано место пломбирования.

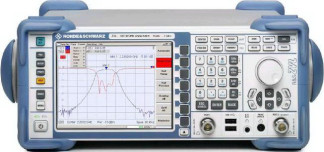

Рисунок 1 - Внешний вид анализаторов цепей векторных ZVL3-75

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077—2014 - «низкий».

Технические характеристики

Пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 0С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки с использованием набора калибровочных мер ZCAN 75 Q и кабеля СВЧ ZV-Z194 при уровне выходной мощности источника сигнала 0 дБ/мВт, полосе пропускания фильтра ПЧ 10 Гц.

Диапазон рабочих частот

от 9 кГц до 3 ГГц ±1-10-6

Пределы допускаемой относительной погрешности установки частоты

Динамический диапазон1 при полосе пропускания фильтра ПЧ 10 Гц не менее, дБ в диапазонах частот:

от 9 кГц до 1 МГц включит. свыше 1 МГц до 7 МГц включит. свыше 7 МГц до 3 ГГц включит.

75

85

105

Диапазон установки уровня выходной мощности, дБ/мВт:

от минус 50 до 0 ±2,2

от 10 Гц до 200 кГц

Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ/мВт, дБ в диапазоне частот: от 10 МГц до 3 ГГц включит.

Полоса пропускания фильтра ПЧ:

Среднеквадратическое значение шумов измерительной трассы2

при

измерении модуля коэффициента передачи, дБ, в диапазоне частот не более:

от 10 МГц до 3 ГГц включит.

0,005

Пределы допускаемой относительной погрешности измерений модуля коэффициента отражения3^, дБ, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

±0,4

±1,0

±3,0

±3

±6

±20

±0,2

±2

2

N (75 Ом), «розетка» от 198 до 242 80

1.5 8

409 х 159 х 466

8.5

от +18 до +28 85

от 537 до 800

5

45000

менее минус 15 дБ до минус 25 дБ

менее минус 25 дБ до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения3^, градус, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

менее минус 15 дБ до минус 25 дБ

менее минус 25 дБ до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи4-*, дБ, для диапазонов модуля коэффициента передачи:

от 0 до минус 50 дБ

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи4*, градус, для диапазонов модуля коэффициента передачи:

от 0 до минус 50 дБ

Количество измерительных портов

Тип соединителей измерительных портов по ГОСТ РВ 51914-2002 Напряжение питания от сети переменного тока частотой от (50 ±1) Гц, В Потребляемая мощность, ВА, не более:

Время установления рабочего режима, ч, не более Время непрерывной работы, ч, не менее

Габаритные размеры измерительного блока (ширина х высота х длина), мм, не более

Масса измерительного блока, кг, не более Рабочие условия эксплуатации:

температура окружающей среды, °С

относительная влажность воздуха, при 40 °С, %, не более

атмосферное давление, мм рт. ст.

Показатели надежности:

средний cрок службы, лет, не менее средняя наработка на отказ, ч, не менее

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели анализаторов цепей векторных ZVL3-75 методом шелкографии (справа, снизу).

Комплектность

Комплект поставки анализаторов цепей векторных ZVL3-75 приведён в таблице 2.

Состав набора калибровочных мер ZCAN 75Q из комплекта поставки приведен в таблице 3.

Таблица 3 - Состав набора калибровочных мер ZCAN 75Q

Поверка

Поверка осуществляется по документу МП 60132-15 «Анализаторы цепей векторные ZVL3-75. Методика поверки», утвержденному ФГУП «СНИИМ» 28.11.2014 г.

Основные средства поверки:

а)    комплект для измерения соединителей коаксиальных КИСК-7:

-    пределы допускаемой абсолютной погрешности измерений присоединительных размеров ±0,01 мм;

б)    частотомер электронно-счётный Ч3-66:

-    относительная погрешность по частоте кварцевого генератора за один год ±5 10 ;

в)    ваттметр с блоком измерительным Е4418В и преобразователем измерительным 8481 А:

-    пределы относительной погрешности измерений мощности ±7 %;

г)    набор эталонов в коаксиальном волноводе с соединителями типа N (75 Ом), диапазон частот 9 кГц ... 3 ГГц, из состава Г осударственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:

-    нагрузки короткозамкнутые;

пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения, не более: ±0,01

пределы допускаемой погрешности определения действительных значений фазы коэффициента отражения, градус, не более: ±1,0

-    нагрузки согласованные;

КСВН не более 1,04

пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения, не более: ±0,003

-    измерительный переход «вилка-розетка»; аттенюаторы с ослаблением 6 дБ, 20 дБ, 50 дБ;

пределы допускаемой погрешности определения действительных значений коэффициента передачи, не более: ±0,07 дБ/0,7° для перехода «вилка-розетка», аттенюаторов 6 дБ , 20 дБ; ±0,1 дБ/1,0° для аттенюатора 50 дБ.

Сведения о методах измерений

Методы измерений приведены в документе: «Анализаторы цепей векторные ZVL3-75. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным ZVL3-75

1.    «Анализаторы цепей векторные ZVL3-75. Руководство по эксплуатации».

2.    ГОСТ Р 8.813 - 2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.

Рекомендации к применению

Выполнение работ по обеспечению единства измерений, работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулирования.
