Флюксметры электронные EF5, 60133-15

Назначение

Флюксметры электронные EF 5 (далее - флюксметры) предназначены для измерения магнитного потока. По метрологическим характеристикам флюксметры могут входить в состав поверочных установок - рабочих эталонов 1-го разряда по ГОСТ 8.030-2013.

Описание

Принцип работы флюксметра основан на регистрации ЭДС в контуре (измерительной катушке) при изменении в нем магнитного потока и преобразовании ее аппаратно и алгоритмически в величину магнитного потока. Поэтому для работы к флюксметру должна быть подключена измерительная катушка.

Конструктивно флюксметр выполнен в виде единого электронного блока, фронтальная клавиатура и большой LCD дисплей обеспечивает легкое управление флюксметром и считывание данных. Буквенно-цифровой дисплей упрощает работу пользователя при помощи текстовых подсказок.

Флюксметр имеет точный электронный интегратор постоянного тока с высокой чувствительностью и низким уровнем дрейфа. Интегратор работает постоянно.

Флюксметр может подключаться к компьютеру через интерфейс RS 232 и др.

Индикация результата измерения возможна по выбору пользователя в веберах ([J,Wb, mWb, Wb), вольт-секундах (Vs) и др.

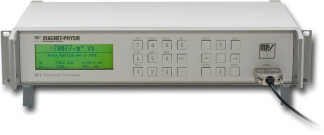

Внешний вид флюксметра приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) предназначено для полного управления прибором начиная с показа информации об изготовителе, настройки контрастности дисплея и до получения результатов измерения и их передачи на внешнее устройство.

Метрологически значимым ПО является - Main program. Это ПО предназначено для управления режимами работы, индикации результатов измерения на дисплее, передачи результатов измерений на внешние устройства через порт RS232.

ПО флюксметра - встроенное, загружается при изготовлении флюксметров изготовителем. В процессе эксплуатации изменение ПО исключено.

Идентификационные данные (признаки) программного обеспечения (ПО):

Уровень защиты ПО флюксметра от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства (инструкции) по эксплуатации на флюксметр в левой верхней части листа и на переднюю поверхность корпуса флюксметра методом наклейки, типографским или иным способом.

Комплектность

Поверка

осуществляется по МП 85-261-2014 «ГСИ. Флюксметры электронные EF 5. Методика поверки», утвержденной в декабре 2014 года ГЦИ СИ «ФГУП «УНИИМ».

Основные средства поверки:

-    катушка взаимной индуктивности (КВИ) (М=0,01Гн), погрешность КФ* не более 0,033 %;

-    катушка взаимной индуктивности (КВИ) (М=0,001Гн), погрешность КФ не более 0,033 %;

-    катушка взаимной индуктивности (КВИ) (М=0,0001Гн), погрешность КФ не более 0,11 %;

-    вольтметр постоянного напряжения, диапазон (5 - 30) мВ, ПГ ±1 %; (30 - 100) мВ, ПГ ±0,2 %; (0,1 - 3,5) В, ПГ ±0,06 %;

-    катушка электрического сопротивления Р321, 1 Ом, КТ 0,01;

-    катушка электрического сопротивления Р321, 0,1 Ом, КТ 0,01;

-    секундомер механический, диапазон измерений (0-60) с, (0-60) мин, КТ 2.

* КФ - постоянная по магнитному потоку, Вб/А.

Сведения о методах измерений

Методика измерений представлена в «Инструкции по эксплуатации. Электронный флюксметр EF 5».

Нормативные и технические документы, устанавливающие требования к флюксметрам электронным EF 5

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции

Рекомендации к применению

- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
