Государственный реестр средств измерений

Акселерометры 351M35, 60134-20

60134-20
Акселерометры 351М35 (далее по тексту - акселерометры) предназначены для измерений виброускорения.
Карточка СИ
Номер в госреестре 60134-20
Наименование СИ Акселерометры
Обозначение типа СИ 351M35
Изготовитель PCB Piezotronics, Inc., США
Год регистрации 2020
Срок свидетельства 27.11.2025
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры 351М35 (далее по тексту - акселерометры) предназначены для измерений виброускорения.

Описание

Принцип действия акселерометров основан на прямом пьезоэлектрическом эффекте, состоящем в образовании электрического заряда на поверхности пьезоэлемента, пропорционального воздействующему ускорению.

Акселерометры состоят из пьезоэлемента (кварц) с электродами, инерционного элемента и электрических изоляторов, заключенных в металлический корпус.

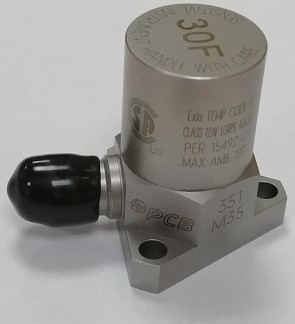

Общий вид акселерометров представлен на рисунке 1.

Рисунок 1 - Общий вид акселерометров Пломбирование акселерометров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВм-1с2

3,06

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %

±10

Диапазоны измерений виброускорения, м/с2

от 0,04 до 1668

Наименование характеристики

Значение

Диапазон рабочих частот с неравномерностью амплитудно -частотной характеристики не более ±5 % относительно базовой частоты 100 Гц, Гц

от 10 до 400

Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики не более ±3 дБ относительно базовой частоты 100 Гц, Гц

от 4 до 1500

Нелинейность амплитудной характеристики, %, не более

±1,0

Относительный коэффициент поперечного преобразования, %, не более

5,0

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, вызванного изменением температуры окружающей среды от +15 до -196 °С и от +25 до +121 °С, %/°С

±0,08

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Примечание - В зависимости от применения по требованию Заказчика допускается устанавливать поддиапазон измерений виброускорения и (или) поддиапазон рабочих частот. Верхний и нижний пределы установленных поддиапазонов измерений (рабочих частот) не должны превышать верхний и нижний пределы диапазонов измерений (рабочих частот), указанных в настоящей таблице.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В

от 18 до 30

Габаритные размеры, мм, не более:

-    высота

-    диаметр

39,4

38,1

Масса, г, не более

120

Условия эксплуатации:

- температура окружающей среды, °С

от -196 до +121

Знак утверждения типа

наносится на титульный лист паспорта типографским способом или методом наклейки. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Акселерометр

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

ОЦСМ 100196-2020 МП

1 экз. в один адрес

Поверка

осуществляется по документу ОЦСМ 100196-2020 МП «ГСИ. Акселерометры 351М35. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 19.06.2020 г.

Основные средства поверки:

-    поверочная виброустановка 2-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной Приказом Росстандарта от 27.12.2018 г. № 2772;

-    образцовая установка 1 -го разряда с пиковым ударным акселерометром по ГОСТ 8.137-84.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых акселерометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 г. № 2772 Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения

ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении Техническая документация изготовителя

60134-20
Номер в ГРСИ РФ:
60134-20
Производитель / заявитель:
PCB Piezotronics, Inc., США
Год регистрации:
2020
Cрок действия реестра:
27.11.2025
