| Номер в госреестре | 60136-15 |
| Наименование СИ | Измерители иммитанса |
| Обозначение типа СИ | 3500 (мод. IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40) |
| Изготовитель | "HIOKI E.E. Corporation", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители иммитанса серии 3500 (модели IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40) предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.
Принцип действия измерителей основан на измерении напряжения на измеряемом объекте и тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Измерители снабжены экранированными разъемами и позволяют измерять параметры при 2-х, 3-х, и 4-х - полюсном включении объекта с использованием экранированных измерительных кабелей и присоединительных устройств (дополнительные опции). Все метрологические характеристики определяются исходя из значения импеданса и фазового угла (z и 9) путем пересчета (кроме моделей 3506-10, 3505, 3504-60, 3504-50, 350440).
Измеритель IM3590 имеет режим измерения RLC, режим анализатора и режим продолжительных измерений. Имеется также функция анализа эквивалентной цепи и функция построения диаграммы «Cole-Cole» (графическое представление значений полного сопротивления, измеренного на различных частотах в Гауссовой плоскости). Измеритель позволяет рассчитывать значения диэлектрической проницаемости (в) и электрической проводимости (а) измеряемых объектов с учетом их формы и размеров. Также позволяет измеренное значение сопротивления преобразовывать в значение температуры с использованием резистивного преобразователя температуры Pt100 (дополнительная опция).
Измеритель IM3570 имеет режим измерения RLC, режим анализатора с выполнением частотной развертки и режим продолжительных измерений.
Измеритель IM3533 имеет режим измерения RLC, режим продолжительных измерений, режим для измерения коэффициента обмотки трансформатора, взаимной индуктивности и компенсации сопротивления по температуре. Также позволяет измеренное значение сопротивления преобразовывать в значение температуры с использованием резистивного преобразователя температуры Pt100 (дополнительная опция). Измеритель IM3533-01 отличается от измерителя IM3533 только наличием режима анализатора.
Измеритель IM3523 имеет режим измерения RLC, режим продолжительных измерений. Измеритель также имеет функции компаратора и сортировки измеряемых объектов в соответствии с заданными параметрами (BIN).
Измеритель 3535 также имеет функцию продолжительных измерений, функцию компаратора, функцию среднего триггера, функцию усилителя низких частот, функцию сортировки измеряемых объектов в соответствии с заданными параметрами (BIN), функции корреляции и звукового пробника (для поиска неисправностей).
Измерители 3532-50 и 3511-50 имеют функцию компаратора.
Измерители 3506-10 и 3505 снабжены функциями обнаружения плохого контакта («дребезга»), обнаружения ошибки при плохом контакте, компаратора, синхронизированного пускового устройства для использования в поточной линии.
Измерители 3504-40, 3504-50, 3504-60 имеют функции обнаружения дребезга контактов соединительных устройств и улучшения результата за счет увеличения числа измерений. Измеритель 3504-60 позволяет обнаружить плохой контакт на всех 4 терминалах. Измерители 3504-50 и 3504-60 имеют функцию сортировки измеряемых объектов в соответствии с заданными параметрами (BIN). У измерителя 3504-40 отсутствует интерфейс GPIB.

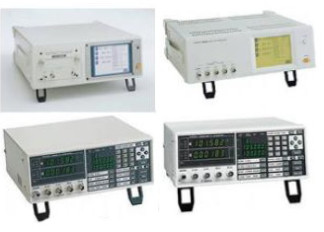

Рисунок 1 Общий вид измерителей иммитанса серии 3500
Измерители иммитанса серии 3500 (модели IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40) имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |||
| 3504-40, 3504-50, 3504-60, 3505, 3506-10, 3511-50 | 3522-50, 3532-50, 3535, IM3523, IM3533, IM3533-01 | IM3570 | IM3590 | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер ПО) | V1.03 | V3.03 | V1.02 | |
| Цифровой идентификатор | недоступен | недоступен | недоступен | недоступен |
| Версия ПО должна быть не ниже указанной в таблице | ||||
Метрологически значимая часть ПО измерителей иммитанса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений метрологически
значимой части ПО и результатов измерений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Метрологические и технические характеристики
Метрологические характеристики указаны в таблицах 1 и 2.
В указанных таблицах приняты следующие обозначения: z - полное сопротивление, у - полная проводимость, 9 - фазовый угол, RS - последовательное сопротивление переменного тока, RP -параллельное сопротивление переменного тока, Rdc - сопротивление постоянного тока, X -реактивное сопротивление, G - активная проводимость, B - реактивная проводимость, CS -последовательная емкость, Cp - параллельная емкость, LS - последовательная индуктивность, LP - параллельная индуктивность, D - тангенс угла потерь, Q - добротность, T - температура.
| Показатели назначения | Обозначение приборов | |||
| IM3590 | IM3570 | IM3533 IM3533-01 | IM3523 | |
| Измерительная частота | Постоянный ток; переменный ток: 1 мГц - 200 кГц | Постоянный ток; переменный ток: 4 Гц - 5 МГц | Постоянный ток; переменный ток: 1 мГц - 200 кГц | Постоянный ток; переменный ток: 40 Гц - 200 кГц |
| Измеряемые параметры | z, у, 9, Rs, Rp, Rdc, X, G, B, Cs, Cp, Ls, Lp, D, Q, T | z, у, 9, Rs, Rp, Rdc, X, G, B, ^ ^, U ^, D Q | z у 9 Rs ^ Rfc X Q B Cs, Cp, Ls, Lp, D, Q, T | z, 9, Rs, Rp, Rdc, X, G, B, Cs, U ^ D Q |
| Диапазон показаний z RS, RP, Rdc, X, Ом у, G, B, См 9,градус Cs, Cp, Ф Ls, Lp, Гн D Q | 0,00-10-3 - 9,99999-109 | 0,000000 - 9,99999-109 | 0,00-10-3 - 9,99999-109 | 0,00000 - 9,99999-109 |
| 0,000-10-9 - 9,99999-109 | 0,000000 - 9,99999-109 | 0,000-10-9 - 9,99999-109 | 0,00000 - 9,99999-109 | |
| ±0,000 - 999,999 | ±0,000 - 999,999 | ±0,000 - 999,999 | ±0,000 - 999,999 | |
| 0,0000^10-12 - 9,99999-109 | 0,000000 - 9,99999-109 | 0,0000-10"12 - 9,99999409 | 0,00000 - 9,99999-109 | |
| 0,00000^10"6 - 9,99999409 | 0,000000 - 9,99999-109 | 0,00000-10-6 - 9,99999409 | 0,00000 - 9,99999T09 | |
| 0,00000 - 9,99999 | 0,000000 - 9,999999 | 0,00000 - 9,99999 | 0,00000 - 9,99999 | |
| 0,00 - 9999,99 | 0,00 - 99999,99 | 0,00 - 9999,99 | 0,00 - 9999,99 | |
| Диапазон измерений (в зависимости от частоты) z RS, RP, Rdc, X У, G B 9 Cs, Cp Ls, Lp D Q | 10 мОм - 200 МОм | 1 мОм - 200 МОм | 10 мОм - 200 МОм | 10 мОм - 200 МОм |
| 10 нСм - 100 См | 10 нСм - 100 См | 10 нСм - 100 См | 10 нСм - 100 См | |
| минус 180° - 180° | минус 180 - 180 | минус 180° - 180° | минус 180° - 180° | |
| 1 пФ - 1 Ф | 1 пФ - 1 Ф | 1 пФ - 1 Ф | 1 пФ - 1 Ф | |
| 10 нГн - 10 кГн | 10 нГн - 10 кГн | 10 нГн - 10 кГн | 10 нГн - 10 кГн | |
| 110-5 - 10 | 110-5 - 10 | 1 • 10-5 - 10 | 110-5 - 10 | |
| 1 - 200 | 1 - 200 | 1 - 200 | 1 - 200 | |
| Пределы допускаемой погрешности (М) z, RS, RP, Rdc, X, CS, CP, LS, LP, У, G, B, Q, 9, D | M=BaCDEFG, где Ba* - базовый коэффициент, С - коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, F - коэффициент смещения постоянного тока (напряжения), G - температурный коэффициент. Значения коэффициентов C, D, E, F, G указаны в таблице 14 | |||
| Измерительное напряжение Измерительный ток | 5 мВ - 5 В 10 мкА -50 мА | 5 мВ - 5 В 10 мкА - 50 мА | 5 мВ - 5 В 10 мкА - 50 мА | 5 мВ - 5 В 10 мкА - 50 мА |
| Быстродействие, мс | 2 | 0,5 | 2 | 2 |
| Напряжение питания (при частоте 50-60 Гц), В | 100 - 240 | 90 - 264 | 100 - 240 | 100 - 240 |
| Потребляемая мощность, В-А | 50 | 150 | 50 | 50 |
| Показатели назначения | Обозначение приборов | |||
| IM3590 | IM3570 | IM3533 IM3533-01 | IM3523 | |
| Условия применения диапазон температур окружающего воздуха, °С относительная влажность воздуха, не более, % атмосферное давление, кПа | 0 - 40 80 84 - 106,7 | 0 - 40 80 84 - 106,7 | 0 - 40 80 84 - 106,7 | 0 - 40 80 84 - 106,7 |
| Средний срок службы, лет | 10 | 10 | 10 | 10 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 330х168х119 | 330х307х119 | 330х168х119 | 260х203х88 |
| Масса, кг, не более | 3,1 | 5,8 | 3,1 | 2,4 |
| Примечание: Базовый коэффициент Ва рассчитывается по формулам Ва = ± А + В ■-\—] -1 (если Range > 1 кОм) и ^ Range[—\ ) Range\— ^ Ba = ± A + B ■-г и J -1 (если Range < 100 Ом), где Zx - значение измеряемого импеданса в омах, Range - диапазон измерения в омах. 1 Zx\—\ 0 Значения коэффициентов А и В для измерителей указаны в таблицах 4 - 7. | ||||
Таблица 2 - Метрологические характеристики измерителей 3535, 3532-50, 3522-50, 3511-50
| Показатели назначения | Обозначение приборов | |||
| 3535 | 3532-50 | 3522-50 | 3511-50 | |
| Измерительная частота | 100 кГц - 120 МГц | 42 Гц - 5 МГц | Постоянный ток; переменный ток: 1 мГц - 100 кГц | 120 Гц, 1 кГц |
| Измеряемые параметры | z, y, 9, Rg, Rp, X, G, B, Cg, Оь Lg ^ D Q | z, y, 9, Rg, Rp, X, G, B, ^ ^ Lg, LP, D, Q | z, у, 9, Rg, Rp, Rdc, X, G, B, Cg, ^, Lg, LP, D Q | z, 9, Rg, Rp, Cg, Cp, Lg, Lp, D, Q |
| Диапазон показаний z, Rg, Rp, Rdc, X, Ом y, G, B, См 9,градус Cg, Cp, Ф U ^ Гн D Q | 1-10-1 - 3105 | 10,00-10'3 - 200,00406 | 10,0040-3 - 200,00406 | 10,0 10-3- 200,00-106 |
| 310-6 - 10 | 5,000040"9 - 99,999 | 5,0000-10-9 - 99,999 | - | |
| минус 180 - 180 | минус 180,00 - 180,00 | минус 180,00 - 180,00 | минус 90,00 - 90,00 | |
| 4,4-10"15 - 1,59-10-5 | 0,3200-10-12 - 370,0040"3 | 0,320040"12 - 1,0000 | 0,940-10-12 - 999,99^10"3 | |
| 1,33 10-6 - 0,477 | 16,00040-9 - 750,00-103 | 16,000-10-9 - 750,00^103 | 1,600 10-6 - 200,00^103 | |
| 110-4 - 9,999 | 110-5 - 9,99999 | 1-10-5 - 9,99999 | 0,0001 - 1,9900 | |
| 1-10-1 - 999,9 | 1-10-2 - 999,99 | 1 10-2 - 999,99 | 0,85 - 999,99 | |
| Показатели назначения | Обозначение приборов | |||
| 3535 | 3532-50 | 3522-50 | 3511-50 | |
| Диапазон измерений (в зависимости от частоты) z RS, RP, Rdc, X y, G B | 100 мОм - 300 кОм | 10 мОм - 200 МОм | 10 мОм - 200 МОм | 10,0 10-3- 200,00 106 |
| 10 мкСм - 10 См | 5 нСм - 100 См | 5 нСм - 100 См | - | |
| 0 Cs, Cp LS, LP D Q | минус 180 - 180 | минус 180 - 180 | минус 180 - 180 | минус 90,00 - 90,00 |
| 1 пФ - 16 мкФ | 1 пФ - 370 мФ | 1 пФ - 1 Ф | 0,940 10-12 - 999,99-10-3 | |
| 10 нГн - 477 мГн | 16 нГн - 10 кГн | 10 нГн - 10 кГн | 1,600 10-6 - 200,00 103 | |
| 110-4 - 10 | 110-5 - 10 | 110-5 - 10 | 0,0001 - 1,9900 | |
| 1 - 1000 | 1 - 200 | 1 - 150 | 1 - 100 | |
| Пределы допускаемой погрешности* z, Rs, Rp, Rdc, X, y, G, B, Cs, Cp, Ls, Lp, Q, 0, D | M=BaCDEFG, где Ba* - базовый коэффициент, С -коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, F - частотная поправка, G - температурный коэффициент | M=BaDEG, где Ba** - базовый коэффициент, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, G - температурный коэффициент | M=BaCDEFG, где Ba** - базовый коэффициент, С - коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, F - коэффициент смещения постоянного тока (напряжения) G - температурный коэффициент | M=Ba C D E + G, где Ba*** - базовый коэффициент, С - коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, G - температурный коэффициент |
| Измерительное напряжение Измерительный ток | 5 мВ - 1 В 10 мА - 20 мА | 10 мВ - 5 В 10 мкА - 100 мА | 10 мВ - 5 В 10 мкА - 100 мА | 0,05; 0,5; 1 |
| Быстродействие, мс | 6 | 5 | 5 | 5 |
| Напряжение питания (при частоте 50-60 Гц), В | 100 - 240 | 100 - 240 | 100 - 240 | 100 - 240 |
| Потребляемая мощность, В-А | 50 | 50 | 40 | 20 |
| Условия применения диапазон температур окружающего воздуха, °С относительная влажность воздуха, не более, % атмосферное давление, кПа | 0 - 40 80 84 - 106,7 | 0 - 40 80 84 - 106,7 | 0 - 40 80 84 - 106,7 | 0 - 40 80 84 - 106,7 |
| Средний срок службы, лет | 10 | 10 | 10 | 10 |
| Показатели назначения | Обозначение приборов | |||
| 3535 | 3532-50 | 3522-50 | 3511-50 | |
| Габаритные размеры (длина х ширина х высота), мм, не более | 360х360х130 | 348х273х113 | 313х290х125 | 210х168х100 |
| Масса, кг, не более | 8,3 | 5,7 | 4,5 | 2,5 |
Примечание: Значения коэффициентов C, D, E, F и G указаны в таблице 15;
* Базовый коэффициент Ва рассчитывается по формулам, указанным в приложении таблицы 1. Значения коэффициентов А и В указаны в таблице 8;
С В • |10 • Zx[w]- Range[w] ^
Базовый коэффициент Ва рассчитывается по формулам Ва = ±
(если Range > 1 кОм) и
Range\W\
(
В • 10 • Range[w]- Zx[w] Range\fl\
Ва = ±
(если Range < 100 Ом), где Zx - значение измеряемого импеданса в омах, Range - диапазон измерения в омах.
Значения коэффициентов А и В указаны в таблицах 9 - 10; *** Значения коэффициента Ва указаны в таблице 11.
Таблица 3 - Метрологические характеристики измерителей 3506-10, 3505, 3504-60, 3504-50, 3504-40
| Показатели назначения | Обозначение приборов | ||||
| 3506-10 | 3505 | 3504-60 | 3504-50 | 3504-40 | |
| Измерительная частота | 1 кГц, 1 МГц | 1 и 100 кГц, 1 МГц | 120 Гц, 1 кГц | 120 Гц, 1 кГц | 120 Гц, 1 кГц |
| Измеряемые параметры | Cs, Cp, D, Q | Cs, Cp, D, Q | Cs, Cp, D | Cs, Cp, D | Cs, Cp, D |
| Диапазон измерений (в зависимости от частоты) Cs, Cp, Ф D Q | 0,000-10-15 - 15,0000-10-6 | 0,000-10-15 - 15,0000-10-6 | 0,9400-10-12- 20,0000-10-3 | 0,9400-10-12- 20,0000-10-3 | 0,9400-10-12- 20,0000-10-3 |
| 0,00001 - 1,99999 | 0,00001 - 1,99999 | 0,00001 - 1,99999 | 0,00001 - 1,99999 | 0,00001 - 1,99999 | |
| 0,0 - 19999,9 | 0,0 - 19999,9 | - | - | - | |
| Пределы допускаемой погрешности по С, D, Q | M=Ba C D E'G, где Ba - базовый коэффициент, С - коэффициент уровня измерительного сигнала, D - коэффициент скорости измерения, Е - коэффициент длины кабеля, G - температурный коэффициент. Значения коэффициентов указаны в таблицах 12, 13, 15. | ||||
| Измерительное напряжение, В | 0,5; 1 | 0,5; 1 | 0,1; 0,5; 1 | 0,5; 1 | 0,5; 1 |
| Быстродействие, мс | 2 | 2 | 2 | 2 | 2 |
| Напряжение питания (при частоте 50-60 Гц), В | 100 - 240 | 100 - 240 | 100 - 240 | 100 - 240 | 100 - 240 |
| Потребляемая мощность, ВА | 40 | 40 | 110 | 110 | 110 |
| Показатели назначения | Обозначение приборов | ||||
| 3506-10 | 3505 | 3504-60 | 3504-50 | 3504-40 | |
| Условия применения диапазон температур окружающего воздуха, °С | 0 - 40 | 0 - 40 | 0 - 40 | 0 - 40 | 0 - 40 |
| относительная влажность воздуха, не более, % | 80 | 80 | 80 | 80 | 80 |
| атмосферное давление, кПа | 84 - 106,7 | 84 - 106,7 | 84 - 106,7 | 84 - 106,7 | 84 - 106,7 |
| Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 |
| Габаритные размеры (длина х ширина х высота), мм, не | 260х298х100 | 260х298х100 | 260х220х100 | 260х220х100 | 260х220х100 |
| более | |||||
| Масса, кг, не более | 4,8 | 4,8 | 3,8 | 3,8 | 3,8 |
| Диапазон | Постоянный ток | 1 мГц — 99,999 Гц | 100,00 Гц — 999,99 Гц | 1.000 кГц — 10.000 кГц | 10,001 кГц — 100,00 кГц | 100,01 кГц — 200,0 кГц |
| 100 МОм | А=1; В=1 | А=6; В=5 | А=3; В=2 | А=3; В=2 | - | - |
| - | А=5; В=3 | А=2; В=2 | А=2; В=2 | - | - | |
| 10 МОм | А=0,5; В=0,3 | А=0,8; В=1 | А=0,5; В=0,3 | А=0,5; В=0,3 | А=3; В=2 | - |
| - | А=0,8; В=0,5 | А=0,4; В=0,2 | А=0,4; В=0,2 | А=2; В=2 | - | |
| 1 МОм | А=0,2; В=0,1 | А=0,4; В=0,08 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,7; В=0,08 | А=1; В=0,5 |
| - | А=0,3; В=0,08 | А=0,2; В=0,02 | А=0,2; В=0,02 | А=1,5; В=0,08 | А=3; В=0,5 | |
| 100 кОм | А=0,1; В=0,01 | А=0,3; В=0,03 | А=0,2; В=0,03 | А=0,15; В=0,02 | А=0,25; В=0,04 | А=0,4; В=0,3 |
| - | А=0,3; В=0,02 | А=0,1 В=0,02 | А=0,1; В=0,015 | А=0,4; В=0,02 | А=1,2; В=0,3 | |
| 10 кОм | А=0,1; В=0,01 | А=0,3; В=0,025 | А=0,2; В=0,025 | А=0,05; В=0,02 | А=0,2; В=0,025 | А=0,3; В=0,03 |
| - | А=0,3; В=0,02 | А=0,1; В=0,02 | А=0,03; В=0,02 | А=0,4; В=0,02 | А=0,6; В=0,05 | |
| 1 кОм | А=0,1; В=0,01 | А=0,3; В=0,02 | А=0,2; В=0,02 | А=0,15; В=0,02 | А=0,2; В=0,02 | А=0,3; В=0,02 |
| - | А=0,2; В=0,02 | А=0,1; В=0,02 | А=0,08; В=0,02 | А=0,4; В=0,02 | А=0,6; В=0,02 | |
| 100 Ом | А=0,1; В=0,02 | А=0,4; В=0,02 | А=0,3; В=0,02 | А=0,15; В=0,02 | А= 0,2; В=0,02 | А=0,3; В=0,03 |
| - | А=0,2; В=0,01 | А=0,15; В=0,01 | А=0,1; В=0,01 | А=0,4; В=0,02 | А=0,6; В=0,02 | |
| 10 Ом | А=0,2; В=0,15 | А=0,5; В=0,2 | А=0,4; В=0,05 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,4; В=0,2 |
| - | А=0,3; В=0,1 | А=0,3; В=0,03 | А=0,15; В=0,03 | А=0,75; В=0,05 | А=1,5; В=0,1 | |
| 1 Ом | А=0,3; В=0,3 | А=2; В=1 | А=0,6; В=0,3 | А=0,4; В=0,3 | А=0,4; В=0,3 | А=1; В=1 |
| - | А=1; В=0,6 | А=0,5; В=0,2 | А=0,25; В=0,2 | А=1; В=0,2 | А=2; В=0,5 | |
| 100 мОм | А=3; В=3 | А=10; В=10 | А=3; В=3 | А=3; В=2 | А=2; В=2 | А=4; В=3 |
| - | А=6; В=6 | А=2; В=2 | А=2; В=1,5 | А=2; В=1,5 | А=3; В=4 | |
| Примечание: Здесь и далее коэффициенты А и В в верхней строке диапазона используются для расчета пределов допускаемой погрешности z, Rs, Rp, Rac, X, у, G, B, Cs, Cp Ls, Lp, в нижней строке диапазона - для 9, Q, D | ||||||
| Диапазон | Постоянный ток | 4 Гц - 99,9 Гц | 100 Гц -999,99 Гц | 1 кГц - 10 кГц | 10,01 кГц -100 кГц | 100,1 кГц -1 МГц | 1,001 МГц -5 МГц |
| 100 МОм | А=4; В=6 | А=6; В=5 | А=3; В=2 | А=3; В=2 | А=8; В=4 | ||
| А=5; В=3 | А=2; В=2 | А=2; В=2 | А=3; В=2 | ||||
| 10 МОм | А=0,5; В=0,3 | А=0,8; В=1 | А=0,5; В=0,3 | А=0,5; В=0,3 | А=1; В=0,7 | А=3; В=2 | |
| А=0,8; В=0,5 | А=0,4; В=0,3 | А=0,4; В=0,2 | А=1; В=0,2 | А=3; В=1 | |||
| 1 МОм | А=0,2; В=0,1 | А=0,4; В=0,08 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,3; В=0,08 | А=1; В=0,5 | А=2; В=1 |
| А=0,3; В=0,08 | А=0,2; В=0,02 | А=0,2; В=0,02 | А=0,3; В=0,08 | А=1; В=0,5 | А=2; В=1 | ||
| 100 кОм | А=0,1; В=0,01 | А=0,3; В=0,01 | А=0,2; В=0,01 | А=0,15; В=0,01 | А=0,25; В=0,04 | А=0,4; В=0,3 | А=2; В=0,5 |
| А=0,3; В=0,01 | А=0,1; В=0,01 | А=0,1; В=0,01 | А=0,3; В=0,02 | А=0,3; В=0,3 | А=2; В=0,3 | ||
| 30 кОм | А=0,1; В=0,01 | А=0,3; В=0,01 | А=0,2; В=0,005 | А=0,12; В=0,005 | А=0,25; В=0,01 | А=0,4; В=0,05 | А=2; В=0,1 |
| А=0,3; В=0,01 | А=0,1; В=0,003 | А=0,08; В=0,003 | А=0,15; В=0,005 | А=0,3; В=0,03 | А=2; В=0,1 | ||
| 10 кОм | ^ О 11 < PQ | А=0,3; В=0,01 | А=0,2; В=0,01 | А=0,12; В=0,005 | А=0,2; В=0,02 | А=0,3; В=0,03 | А=1,5; В=0,2 |
| А=0,3; В=0,01 | А=0,1; В=0,005 | А=0,08; В=0,002 | А=0,08; В=0,02 | А=0,2; В=0,05 | А=1; В=0,2 | ||
| 3 кОм | ^ © ©" ©" Ч 11 < PQ | А=0,3; В=0,02 | А=0,2; В=0,005 | А=0,12; В=0,005 | А=0,2; В=0,005 | А=0,3; В=0,01 | А=1,5; В=0,02 |
| А=0,2; В=0,01 | А=0,1; В=0,002 | А=0,08; В=0,002 | А=0,08; В=0,005 | А=0,15; В=0,01 | А=1; В=0,03 | ||
| 1 кОм | А=0,1; В=0,01 | А=0,3; В=0,02 | А=0,2; В=0,01 | А=0,1; В=0,005 | А=0,2; В=0,01 | А=0,3; В=0,01 | А=1,5; В=0,01 |
| А=0,2; В=0,01 | А=0,1; В=0,005 | А=0,08; В=0,002 | А=0,08; В=0,01 | А=0,15; В=0,01 | А=1; В=0,01 | ||
| 300 Ом | А=0,1; В=0,02 | А=0,4; В=0,02 | А=0,3; В=0,02 | А=0,08; В=0,02 | А=0,2; В=0,02 | А=0,3; В=0,03 | А=1,5; В=0,05 |
| А=0,2; В=0,01 | А=0,15; В=0,01 | А=0,05; В=0,01 | А=0,08; В=0,02 | А=0,15; В=0,02 | А=1; В=0,05 | ||
| 10 Ом | А=0,2; В=0,15 | А=0,5; В=0,2 | А=0,4; В=0,05 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,4; В=0,2 | А=2; В=1,5 |
| А=0,3; В=0,1 | А=0,3; В=0,03 | А=0,15; В=0,03 | А=0,15; В=0,03 | А=0,3; В=0,1 | А=2; В=1 | ||
| 1 Ом | А=0,3; В=0,3 | А=2; В=1 | А=0,6; В=0,3 | А=0,4; В=0,3 | А=0,4; В=0,3 | А=1; В=1 | А=3; В=3 |
| А=1; В=0,6 | А=0,5; В=0,2 | А=0,25; В=0,2 | А=0,25; В=0,2 | А=0,7; В=0,5 | А=3; В=2 | ||
| 100 мОм | А=3; В=2 | А=10; В=10 | А=3; В=3 | А=3;В=2 | А=2; В=2 | А=4; В=3 | |
| А=6; В=6 | А=2; В=2 | А=2; В=1,5 | А=2; В=1,5 | А=3; В=4 |
| Диапазон | Постоянный ток | 1 мГц — 99,999 Гц | 100,00 Гц — 999,99 Гц | 1.000 кГц — 10.000 кГц | 10,001 кГц — 100,00 кГц | 100,01 кГц — 200,0 кГц |
| 100 МОм | А=1; В=1 | А=6; В=5 | А=3; В=2 | А=3; В=2 | - | - |
| - | А=5; В=3 | А=2; В=2 | А=2; В=2 | - | - | |
| 10 МОм | А=0,5; В=0,3 | А=0,8; В=1 | А=0,5; В=0,3 | А=0,5; В=0,3 | А=3; В=2 | - |
| - | А=0,8; В=0,5 | А=0,4; В=0,2 | А=0,4; В=0,2 | А=2; В=2 | - | |
| 1 МОм | А=0,2; В=0,1 | А=0,4; В=0,08 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,7; В=0,08 | А=1; В=0,5 |
| - | А=0,3; В=0,08 | А=0,2; В=0,02 | А=0,2; В=0,02 | А=1,5; В=0,08 | А=3; В=0,5 | |
| 100 кОм | А=0,1; В=0,01 | А=0,3; В=0,03 | А=0,2; В=0,03 | А=0,15; В=0,02 | А=0,25; В=0,04 | А=0,4; В=0,3 |
| - | А=0,3; В=0,02 | А=0,1 В=0,02 | А=0,1; В=0,015 | А=0,4; В=0,02 | А=1,2; В=0,3 | |
| 10 кОм | А=0,1; В=0,01 | А=0,3; В=0,025 | А=0,2; В=0,025 | А=0,05; В=0,02 | А=0,2; В=0,025 | А=0,3; В=0,03 |
| - | А=0,3; В=0,02 | А=0,1; В=0,02 | А=0,03; В=0,02 | А=0,4; В=0,02 | А=0,6; В=0,05 | |
| 1 кОм | А=0,1; В=0,01 | А=0,3; В=0,02 | А=0,2; В=0,02 | А=0,15; В=0,02 | А=0,2; В=0,02 | А=0,3; В=0,02 |
| - | А=0,2; В=0,02 | А=0,1; В=0,02 | А=0,08; В=0,02 | А=0,4; В=0,02 | А=0,6; В=0,02 | |
| 100 Ом | А=0,1; В=0,02 | А=0,4; В=0,02 | А=0,3; В=0,02 | А=0,15; В=0,02 | А= 0,2; В=0,02 | А=0,3; В=0,03 |
| - | А=0,2; В=0,01 | А=0,15; В=0,01 | А=0,1; В=0,01 | А=0,4; В=0,02 | А=0,6; В=0,02 | |
| 10 Ом | А=0,2; В=0,15 | А=0,5; В=0,2 | А=0,4; В=0,05 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,4; В=0,2 |
| - | А=0,3; В=0,1 | А=0,3; В=0,03 | А=0,15; В=0,03 | А=0,75; В=0,05 | А=1,5; В=0,1 | |
| 1 Ом | А=0,3; В=0,3 | А=2; В=1 | А=0,6; В=0,3 | А=0,4; В=0,3 | А=0,4; В=0,3 | А=1; В=1 |
| - | А=1; В=0,6 | А=0,5; В=0,2 | А=0,25; В=0,2 | А=1; В=0,2 | А=2; В=0,5 | |
| 100 мОм | А=3; В=3 | А=10; В=10 | А=3; В=3 | А=3; В=2 | А=2; В=2 | А=4; В=3 |
| - | А=6; В=6 | А=2; В=2 | А=2; В=1,5 | А=2; В=1,5 | А=3; В=4 |
| Диапазон | Постоянный ток | 40 Гц — 99,999 Гц | 100,00 Гц — 999,99 Гц | 1.000 кГц — 10.000 кГц | 10,001 кГц — 100,00 кГц | 100,01 кГц — 200,00 кГц |
| 100 МОм | А=1; В=1 | А=6; В=5 | А=3; В=2 | А=3; В=2 | - | - |
| А=5; В=3 | А=2; В=2 | А=2; В=2 | - | - | ||
| 10 МОм | А=0,5; В=0,3 | А=0,8; В=1 | А=0,5; В=0,3 | А=0,5; В=0,3 | А=3; В=2 | - |
| А=0,8; В=0,5 | А=0,4; В=0,2 | А=0,4; В=0,2 | А=2; В=2 | - | ||
| 1 МОм | А=0,2; В=0,1 | А=0,4; В=0,08 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,7; В=0,08 | А=1; В=0,5 |
| А=0,3; В=0,08 | А=0,2; В=0,02 | А=0,2; В=0,02 | А=1,5; В=0,08 | А=3; В=0,5 | ||
| 100 кОм | А=0,1; В=0,01 | А=0,3; В=0,03 | А=0,2; В=0,03 | А=0,15; В=0,02 | А=0,25; В=0,04 | А=0,4; В=0,3 |
| А=0,3; В=0,02 | А=0,1 В=0,02 | А=0,1; В=0,015 | А=0,4; В=0,02 | А=1,2; В=0,3 | ||
| 10 кОм | А=0,1; В=0,01 | А=0,3; В=0,025 | А=0,2; В=0,025 | А=0,05; В=0,02 | А=0,2; В=0,025 | А=0,3; В=0,03 |
| А=0,3; В=0,02 | А=0,1; В=0,02 | А=0,03; В=0,02 | А=0,4; В=0,02 | А=0,6; В=0,05 | ||
| 1 кОм | А=0,1; В=0,01 | А=0,3; В=0,02 | А=0,2; В=0,02 | А=0,15; В=0,02 | А=0,2; В=0,02 | А=0,3; В=0,02 |
| А=0,2; В=0,02 | А=0,1; В=0,02 | А=0,08; В=0,02 | А=0,4; В=0,02 | А=0,6; В=0,02 | ||
| 100 Ом | А=0,1; В=0,02 | А=0,4; В=0,02 | А=0,3; В=0,02 | А=0,15; В=0,02 | А= 0,2; В=0,02 | А=0,3; В=0,03 |
| А=0,2; В=0,01 | А=0,15; В=0,01 | А=0,1; В=0,01 | А=0,4; В=0,02 | А=0,6; В=0,02 | ||
| 10 Ом | А=0,2; В=0,15 | А=0,5; В=0,2 | А=0,4; В=0,05 | А=0,3; В=0,05 | А=0,3; В=0,05 | А=0,4; В=0,2 |
| А=0,3; В=0,1 | А=0,3; В=0,03 | А=0,15; В=0,03 | А=0,75; В=0,05 | А=1,5; В=0,1 | ||
| 1 Ом | А=0,3; В=0,3 | А=2; В=1 | А=0,6; В=0,3 | А=0,4; В=0,3 | А=0,4; В=0,3 | А=1; В=1 |
| А=1; В=0,6 | А=0,5; В=0,2 | А=0,25; В=0,2 | А=1; В=0,2 | А=2; В=0,5 | ||
| 100 мОм | А=3; В=3 | А=10; В=10 | А=3; В=3 | А=3; В=2 | А=2; В=2 | А=4; В=3 |
| А=6; В=6 | А=2; В=2 | А=2; В=1,5 | А=2; В=1,5 | А=3; В=4 |
Таблица 8 - Значения для расчета коэффициента Ва измерителя IM3535
| Диапазон | Коэффициенты А и | В | |
| 10 кОм - 100 кОм | - | - | А=3,00; В=0,30 |
| 5 кОм- 10 кОм | - | А=1,50; В=0,15 | |
| 1 кОм - 5 кОм | - | - | |
| 500 Ом - 1 кОм | А=0,75; В=0,15 | - | |
| 100 Ом - 500 Ом | - | - | |
| 100 мОм - 100 Ом | А=0,75; В=0,15 | - | - |
| Диапазон | 42 Гц - 99,9 Гц | 100 Гц - 1 кГц | 1,00 кГц - 10 кГц | 10,01 кГц -100 кГц | 100,1 кГц -1 МГц | 1,001 МГц -5 МГц |
| 100 МОм | А=6; В=6 | А=3; В=3 | А=3; В=3 | |||
| А=3,75; В=3 | А=1,5; В=2,25 | А=1,5; В=2,25 | ||||
| 10 МОм | А=1,2; В=0,6 | А=0,6; В=0,3 | А=0,6; В=0,3 | А=1,5; В=0,75 | ||
| А=1,5; В=0,3 | А=0,375; В=0,15 | А=0,375; В=0,15 | А=1,5; В=0,75 | |||
| 1 МОм | А=0,6; В=0,075 | А=0,225; В=0,075 | А=0,225; В=0,075 | А=0,45; В=0,12 | А=4,5; В=1,5 | |
| А=0,45; В=0,15 | А=0,225; В=0,03 | А=0,225; В=0,03 | А=0,45; В=0,12 | А=4,5; В=0,75 | ||
| 100 кОм | А=0,525; В=0,015 | А=0,12; В=0,015 | А=0,225; В=0,015 | А=0,375; В=0,06 | А=0,6; В=0,45 | А=3; В=0,75 |
| А=0,375; В=0,015 | А=0,075; В=0,015 | А=0,12; В=0,015 | А=0,225; В=0,03 | А=0,45; В=0,45 | А=3; В=0,45 | |
| 10 кОм | А=0,525; В=0,015 | А=0,12; В=0,015 | А=0,12; В=0,015 | А=0,3; В=0,03 | А=0,45; В=0,045 | А=2,25; В=0,3 |
| А=0,375; В=0,0075 | А=0,075; В=0,0075 | А=0,075; В=0,0075 | А=0,12; В=0,03 | А=0,225; В=0,03 | А=1,5; В=0,3 | |
| 1 кОм | А=0,525; В=0,015 | А=0,12; В=0,015 | А=0,12; В=0,015 | А=0,3; В=0,03 | А=0,45; В=0,045 | А=2,25; В=0,3 |
| А=0,375; В=0,0075 | А=0,075; В=0,0075 | А=0,075; В=0,0075 | А=0,12; В=0,03 | А=0,225; В=0,03 | А=1,5; В=0,3 | |
| 100 Ом | А=0,525; В=0,03 | А=0,12; В=0,03 | А=0,12; В=0,03 | А=0,3; В=0,03 | А=0,45; В=0,045 | А=2,25; В=0,3 |
| А=0,375; В=0,015 | А=0,075; В=0,015 | А=0,075; В=0,015 | А=0,12; В=0,03 | А=0,225; В=0,03 | А=1,5; В=0,3 | |
| 10 Ом | А=0,6; В=0,06 | А=0,3; В=0,045 | А=0,3; В=0,045 | А=0,3; В=0,045 | А=0,6; В=0,15 | А=3; В=1,5 |
| А=0,45; В=0,15 | А=0,15; В=0,03 | А=0,15; В=0,03 | А=0,225; В=0,03 | А=0,45; В=0,075 | А=3; В=0,75 | |
| 1 Ом | А=1,05; В=0,6 | А=0,6; В=0,45 | А=0,6; В=0,45 | А=0,6; В=0,45 | А=1,5; В=1,5 | |
| А=1,5; В=0,3 | А=0,375; В=0,3 | А=0,375; В=0,3 | А=0,375; В=0,3 | А=1,05; В=0,75 | ||
| 100 мОм | А=6; В=6 | А=4,5; В=3 | А=4,5; В=3 | А=4,5; В=3 | ||
| А=3,75; В=3 | А=3; В=1,5 | А=3; В=1,5 | А=3; В=1,5 |
| Диапазон | Постоянный ток | 1 мГц — 99,99 Гц | 100,0 Гц — 999,9 Гц | 1,000 кГц — 10,00 кГц | 10,01 кГц — 100,00 кГц |
| 100 МОм | А=1; В=1 | А=7; В=5 | А=4,5; В=1 | А=4,5; В=1 | - |
| А=4; В=3 | А=3; В=1,5 | А=2,5; В=1,5 | |||
| 10 МОм | А=0,5; В=0,3 | А=2; В=0,5 | А=0,7; В=0,4 | А=0,7; В=0,4 | А=1,5; В=0,5 |
| А=1; В=0,2 | А=0,7; В=0,2 | А=0,5; В=0,2 | А=2; В=0,3 | ||
| 1 МОм | А=0,2; В=0,05 | А=0,7; В=0,03 | А=0,25; В=0,03 | А=0,2; В=0,03 | А=0,7; В=0,03 |
| А=0,35; В=0,02 | А=0,15; В=0,02 | А=0,1; В=0,02 | А=0,5; В=0,1 | ||
| 100 кОм | А=0,1; В=0,01 | А=0,4; В=0,01 | А=0,2; В=0,002 | А=0,15; В=0,002 | А=0,35; В=0,01 |
| А=0,28; В=0,002 | А=0,12 В=0,002 | А=0,08; В=0,002 | А=0,1; В=0,02 | ||
| 10 кОм | А=0,38; В=0,002 | А=0,15; В=0,002 | А=0,1; В=0,002 | А=0,2; В=0,002 | |
| А=0,25; В=0,001 | А=0,1; В=0,001 | А=0,05; В=0,001 | А=0,08; В=0,002 | ||
| 1 кОм | А=0,36; В=0,001 | А=0,12; В=0,001 | А=0,08; В=0,001 | А=0,15; В=0,001 | |
| А=0,25; В=0,001 | А=0,1; В=0,001 | А=0,05; В=0,001 | А=0,08; В=0,002 | ||
| 100 Ом | А=0,1; В=0,02 | А=0,36; В=0,01 | А=0,15; В=0,01 | А=0,15; В=0,01 | А= 0,15; В=0,02 |
| А=0,25; В=0,005 | А=0,1; В=0,005 | А=0,05; В=0,005 | А=0,08; В=0,01 | ||
| 10 Ом | А=0,2; В=0,05 | А=0,5; В=0,04 | А=0,25; В=0,02 | А=0,25; В=0,01 | А=0,35; В=0,02 |
| А=0,35; В=0,02 | А=0,2; В=0,01 | А=0,15; В=0,01 | А=0,2; В=0,02 | ||
| 1 Ом | А=0,3; В=0,3 | А=1; В=0,6 | А=0,5; В=0,3 | А=0,35; В=0,2 | А=0,7; В=0,3 |
| А=0,6; В=0,4 | А=0,35; В=0,2 | А=0,3; В=0,1 | А=0,45; В=0,1 | ||
| 100 мОм | А=3; В=2 | А=7; В=4 | А=3,5; В=1,5 | А=2,5; В=1,5 | А=3,5; В=1,5 |
| А=5; В=2 | А=2,5; В=1 | А=1,5; В=1 | А=2; В=1 |
| \ | Частота | Диапазоны | |||||||||
| 100 мОм | 1 Ом | 10 Ом | 100 Ом | 1 кОм | 10 кОм | 100 кОм | 1 МОм | 10 МОм | 200 МОм | ||
| Z - 0 | Z | 1,00+0,15/Zl | 1,80 | 0,35 | 0,08 | 0,08 | 0,11 | 0,14 | 0,30 | 0,15+0,16-Zh | 2,0+0,11-ZH |
| 0 | 0,10+0,09/Zl | 1,00 | 0,18 | 0,08 | 0,05 | 0,08 | 0,10 | 0,19 | 0,10+0,09-Zh | 0,70+0,08-Zh | |
| R | - | 1,00+0,31/Rl | 2,10 | 0,39 | 0,10 | 0,09 | 0,13 | 0,16 | 0,34 | 0,15+0,20-Rh | 2,0+0,16-Rh |
| \ | 120 Гц | 1 Ф | 14,5 мФ | 1,45 мФ | 145 мкФ | 14,5 мкФ | 1,45 мкФ | 145 нФ | 14,5 нФ | 1,45 нФ | 145 пФ |
| 1 кГц | 100 мФ | 1,7 мФ | 170 мкФ | 17 мкФ | 1,7 мкФ | 170 нФ | 17 нФ | 1,7 нФ | 170 пФ | 20 пФ | |
| C-D | C | 0,60+1,50-f-CH | 2,10 | 0,39 | 0,10 | 0,09 | 0,13 | 0,16 | 0,34 | 0,17+30/(f-CL) | 0,17+30/(f-CL) |
| D | 0,0015+0,0108fCH | 0,0179 | 0,0034 | 0,0016 | 0,0011 | 0,0016 | 0,0020 | 0,0036 | 0,0020+0,264/(f-CL) | 0,012+0,25/(f-CL) | |
| \ | 120 Гц | 130 мкГн | 1,3 мГн | 13 мГн | 130 мГн | 1,3 Гн | 13 Гн | 130 Гн | 1,3 кГн | 13 кГн | 200 кГн |
| 1 кГц | 15,5 мкГн | 155 мкГн | 1,55 мГн | 15,5 мГн | 155 мГн | 1,55 Гн | 15,5 Гн | 155 Гн | 1,55 кГн | 20 кГн | |
| L-D | L | 0,90+30/(f-LL) | 2,10 | 0,39 | 0,10 | 0,09 | 0,13 | 0,16 | 0,34 | 0,17+1,17-f-LH | 2,0+1,0-f-LH |
| D | 0,0021+0,264/(f-LL) | 0,0179 | 0,0034 | 0,0016 | 0,0011 | 0,0016 | 0,0020 | 0,0036 | 0,0020+0,011 fLH | 0,0120+0,01-f-LH | |
| ZL - импеданс измеряемого объекта в омах, ZH - импеданс измеряемого объекта в мегаомах, RL - сопротивление измеряемого объекта в омах, RH - сопротивление измеряемого объекта в мегаомах, CH - емкость измеряемого объекта в милифарадах, CL - емкость измеряемого объекта в пикофарадах, Ll - индуктивность измеряемого объекта в микрогенри, LH - индуктивность измеряемого объекта в килогенри, f - частота в килогерцах | |||||||||||
Таблица 12 - Значения коэффициента Ва измерителей 3506-10, 3505
| Диапазон емкости | Коэффициент Ва | |||
| 1 кГц | 100 кГц (только для 3505) | 1 МГц | ||
| 220 фФ | C | - | - | 0,2 •Cx +1 •Cr |
| D | - | - | 0,004+0,002-(Cr/Cx) | |
| 470 фФ | C | - | - | 0,15 •Cx +0,3 •Cr |
| D | - | - | 0,003+0,001 •(Cr/Cx) | |
| 1 пФ | C | - | 0,5 •Cx +0,5 •Cr | 0,12 •Cx +0,16 •Cr |
| D | - | 0,004+0,004-(Cr/Cx) | 0,002+0,001 •(Cr/Cx) | |
| 2,2 пФ | C | - | 0,3 •Cx +0,2 •Cr | 0,12 •Cx +0,08 •Cr |
| D | - | 0,004+0,003 •(Cr/Cx) | 0,0012+0,0004-(Cr/Cx) | |
| 4,7 пФ | C | - | 0,25 •Cx +0,15 •Cr | 0,12 •Cx +0,04 •Cr |
| D | - | 0,004+0,002-(Cr/Cx) | 0,0012+0,0003-(Cr/Cx) | |
| 10 пФ | C | - | 0,25 •Cx +0,1 •Cr | 0,12 •Cx +0,02 •Cr |
| D | - | 0,004+0,002-(Cr/Cx) | 0,0012+0,0003-(Cr/Cx) | |
| 22 пФ | C | - | 0,25 •Cx +0,06 •Cr | 0,12 •Cx +0,02 •Cr |
| D | - | 0,003+0,0015-(Cr/Cx) | 0,001+0,0003-(Cr/Cx) | |
| 47 пФ | C | - | 0,25 •Cx +0,06 •Cr | 0,12 •Cx +0,02 •Cr |
| D | - | 0,0025+0,0015 •(Cr/Cx) | 0,001+0,0003-(Cr/Cx) | |
| 100 пФ | C | 0,12-Cx +0,2 •Cr | 0,15 •Cx +0,06 •Cr | 0,12 •Cx +0,02 •Cr |
| D | 0,002+0,001 •(Cr/Cx) | 0,0015+0,001 •(Cr/Cx) | 0,001+0,0003-(Cr/Cx) | |
| 220 пФ | C | 0,12 •Cx +0,08 •Cr | 0,15 •Cx +0,04 •Cr | 0,12 %rdg+0,02 •Cr |
| D | 0,0012+0,0004-(Cr/Cx) | 0,0015+0,0005 •(Cr/Cx) | 0,001+0,0003-(Cr/Cx) | |
| 470 пФ | C | 0,12 •Cx +0,04 •Cr | 0,15 •Cx +0,02 •Cr | 0,12 •Cx +0,02 •Cr |
| D | 0,0012+0,0003 •(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | 0,001+0,0003-(Cr/Cx) | |
| 1 нФ | C | 0,12 •Cx +0,02 •Cr | 0,15 •Cx +0,02 •Cr | 0,12 •Cx +0,02 •Cr |
| D | 0,0012+0,0003 •(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | 0,001+0,0003-(Cr/Cx) | |
| 2,2 нФ | C | 0,12 •Cx +0,02 •Cr | 0,15 •Cx +0,02 •Cr | - |
| D | 0,0012+0,0003 •(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | - | |
| 4,7 нФ | C | 0,12 •Cx +0,02 •Cr | 0,15 •Cx +0,02 •Cr | - |
| D | 0,001+0,0003-(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | - | |
| 10 нФ | C | 0,12 •Cx +0,02 •Cr | 0,15 •Cx +0,02 •Cr | - |
| D | 0,001+0,0003-(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | - | |
| 22 нФ | C | 0,12 •Cx +0,02 •Cr | 0,15 •Cx +0,02 •Cr | - |
| D | 0,001+0,0003-(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | - | |
| 47 нФ | C | 0,12 •Cx +0,02 •Cr | 0,15 •Cx +0,02 •Cr | - |
| D | 0,001+0,0003-(Cr/Cx) | 0,0015+0,0003 •(Cr/Cx) | - | |
| 100 нФ | C | 0,12 •Cx +0,02 •Cr | 0,2 •Cx +0,02 •Cr | - |
| D | 0,001+0,0003-(Cr/Cx) | 0,002+0,0003-(Cr/Cx) | - | |
| 220 нФ | C | 0,12 •Cx +0,02 •Cr | - | - |
| D | 0,001+0,0003-(Cr/Cx) | - | - | |
| 470 нФ | C | 0,12 •Cx +0,02 •Cr | - | - |
| D | 0,001+0,0003-(Cr/Cx) | - | - | |
| 1 мкФ | C | 0,12 •Cx +0,02 •Cr | - | - |
| D | 0,001+0,0003-(Cr/Cx) | - | - | |
| 2,2 мкФ | C | 0,12 •Cx +0,02 •Cr | - | - |
| D | 0,001+0,0003-(Cr/Cx) | - | - | |
| 4,7 мкФ | C | 0,12 •Cx +0,02 •Cr | - | - |
| D | 0,001+0,0003-(Cr/Cx) | - | - | |
| 10 мкФ | C | 0,12 •Cx +0,02 •Cr | - | - |
| D | 0,001+0,0003-(Cr/Cx) | - | - | |
| Cr - диапазон емкости, Cx - измеренное значение емкости | ||||
Таблица 13 - Значения коэффициента Ва измерителей 3504-60, 3504-50, 3504-40
| № диапазона | Диапазон емкости | Коэффициент | Ва | ||
| 120 Гц | 1 кГц | Параметр | 120 Гц | 1 кГц | |
| 1 | 200 пФ | 20 пФ | C | 0,2-Cx+300 е.м.р. | 0,2-Cx+300 е.м.р. |
| D | 0,012+2/ Cl | 0,012+0,25/ Cl | |||
| 2 | 2 нФ | 200 пФ | C | 0,2-Cx+60 е.м.р. | 0,2-Cx+60 е.м.р. |
| D | 0,002+2,2/ CL | 0,002+0,265/ CL | |||
| 3 | 20 нФ | 2 нФ | C | 0,16-Cx+20 е.м.р. | 0,14-Cx+20 е.м.р. |
| D | 0,0036 | 0,0036 | |||
| 4 | 200 нФ | 20 нФ | C | 0,15-Cx+15 е.м.р. | 0,13-Cx+15 е.м.р. |
| D | 0,0020 | 0,0020 | |||
| 5 | 2 мкФ | 200 нФ | C | 0,15-Cx+15 е.м.р. | 0,13-Cx+15 е.м.р. |
| D | 0,0016 | 0,0016 | |||
| 6 | 20 мкФ | 2 мкФ | C | 0,15-Cx+15 е.м.р. | 0,09-Cx+10 е.м.р. |
| D | 0,0020 | 0,0016 | |||
| 7 | 200 мкФ | 20 мкФ | C | 0,25-Cx+20 е.м.р. | 0,13-Cx+15 е.м.р. |
| D | 0,0035 | 0,0030 | |||
| 8 | 0,7 мФ (1 В), 1,45 мФ (500 и 100 мВ) | 70 мкФ (1 В), 170 мкФ (500 и 100 мВ) | C | 1,2-Cx+50 е.м.р. | 0,7-Cx+40 е.м.р. |
| D | 0,0060 | 0,0050 | |||
| 9 | 2 мФ | 200 мкФ | C | 1,2-Cx+50 е.м.р. | 0,7-Cx+40 е.м.р. |
| D | 0,0060 | 0,0050 | |||
| 10 | 20 мФ | 2 мФ | C | 2,5-Cx+50 е.м.р. | 2,0-Cx+40 е.м.р. |
| D | 0,02+0,008-Ch | 0,018+0,008-Ch | |||
| CH - емкость измеряемого объекта в милифарадах, CL - емкость измеряемого объекта в пикофарадах, Cx - измеренное значение емкости, е.м.р. - единица младшего разряда | |||||
| Наименова | Дополнительные | Обозначение приборов | ||||
| ние | условия | IM3590 | IM3570 | IM3533 | IM3533-01 | IM3523 |
| коэффи | ||||||
| циента | ||||||
| С | При измерении на | (при Range < | ||||
| переменном токе 0,005 В — 0,999 В | 1+0,2/V | 30 кОм) -1+0,1/V | 1+0,2/V | 1+0,2/V | 1+0,2/V | |
| 1 В | 1 | (при Range >100 кОм) -1+0,3/V | 1 | 1 | 1 | |
| 1,001 В — 5В | 1+2/V | 1 | 1+2/V | 1+2/V | 1+2/V | |
| При измерении на | 1 | (диапазон | 1 | 1 | 1 | |
| постоянном токе | 0,005 В - 2,5 В) | |||||
| 2 В | 1+0,3/V | |||||
| где V - измерительное напряжение в вольтах | ||||||
| D | При измерении на | |||||
| переменном токе FAST | 8 | 8 | 8 | 8 | 8 | |
| med/normal | 4 | 4 | 4 | 4 | 4 | |
| slow | 2 | 2 | 2 | 2 | 2 | |
| SLOW2 | 1 | 1 | 1 | 1 | 1 | |
| При измерении на | ||||||
| постоянном токе | ||||||
| FAST | 4 | 8 | 4 | 4 | 4 | |
| MED | 3 | 4 | 3 | 3 | 3 | |
| slow | 2 | 2 | 2 | 2 | 2 | |
| SLOW2 | 1 | 1 | 1 | 1 | 1 | |
| E | Длина кабеля, м | |||||
| 0 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 1,2 | 1,5 | 1,2 | 1,2 | 1,2 | |
| 2 | 1,5 | 2 l1 + f 1 I 100 0 | (при Range <10 кОм) 1,5+f/100; (при Range > 100 кОм) 1,5+f20 | 1,5 | (при Range <10 кОм) 1,5+f/100; (при Range > 100 кОм) 1,5+f20 | |
| 4 | 2 | 4 + 0 |f | (при Range <10 кОм) 2+f /50; (при Range > 100 кОм) 2+f/10 | 2 | (при Range <10 кОм) 2+f /50; (при Range > 100 кОм) 2+f/10 | |
| где f - измерительная частота в килогерцах | ||||||
| F | DC bias в режиме OFF | 1 | ||||
| DC bias в режиме ON | 2 | 2x(1+0,1/V); (при Range < 10 Ом и f > 100,01 кГц) 4x(1+0,1/V) | 2 | 2 | 2 | |
| где V - измерительное напряжение в вольтах | ||||||
| G | При использовании от 18 °С до 28 °С | 1 | ||||
| При использовании от 0°С до 18°С или от 28 °С | 2 1 0, + | |||||
| до 40 °С | ||||||
| где t - температура окружающего воздуха в градусах Цельсия | ||||||
Таблица 15 - Значения коэффициентов C, D, E, F и G измерителей 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40_
| Наименова | Дополнительные | Обозначение приборов | |||||
| ние коэффи циента | условия | 3535 | 3532-50 | 3522-50 | 3511-50 | 3506-10, 3505 | 3504-60, 3504-50, 3504-40 |
| С | 5 мВ - 1 В 10 мВ - 200 мВ 201 мВ - 500 мВ 501 мВ - 0,9 В 1 В - 5 В | 10-3-logV | 3 2 1,5 1 | ||||
| 50 мВ 100 мВ 500 мВ 1 В | 2 1,5 1 | 2 1 | 1,5 1 1 | ||||
| где V - измерительное напряжение в миливольтах | |||||||
| D | FAST normal SLOW | 5+150/V 3+100/V 1,5+30/V | 5 2 1,5 | 5 2 1,5 | 3 1,5 1 | 1,5 1,2 1 | 1,5 1,0 (f=1 кГц, V=1 В) 1,2 (f = 120 Гц, V=100 и 500 мВ) 1 |
| SLOW2 | 1 | 1 | 1 | - | - | ||
| где V - измерительное напряжение в миливольтах, f - измерительная частота | |||||||
| E | Длина кабеля, м 0 | 1 | 1 | 1 | 1 | 1 | |
| 1 | (при f < 100 кГц) 1,5+0,015-f [кГц] (при f > 100,1 кГц) 1,5+0,3- f [МГц] | 1,5 | 1,5 | 1,0 (f =1 кГц, V=1 В); 1,5 f = 120 Гц, V=100 и 500 мВ) | |||
| 2 | 2 | - | - | - | 2 | - | |
| F | (при f < 10 МГц) log f + 2; (при f> 10 МГц) 10xlog f - 7 | ||||||
| DC bias в режиме OFF | - | - | 1 | - | - | - | |
| DC bias в режиме ON | 4 | ||||||
| G | При использовании от 18 °С до 28 °С | 1 | 0,1 • Ba | • t - 23 | 1 + 0,1 • t - 23 | ||
| При использовании от 0°С до 18°С или от 28 °С до 40 °С | 1 + 0,1 • t | - 2^ | |||||
| где t - температура окружающего воздуха в градусах Цельсия | |||||||
Знак утверждения типа наносят на боковую панель в виде наклейки и на титульный лист руководства по эксплуатации печатным способом.
Измеритель 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2202-0048-2013 1 экз.
осуществляется по документу МП 2202-0048-2013 «Измерители иммитанса серии 3500 (модели IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 350610, 3505, 3504-60, 3504-50, 3504-40). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2013 г.
Основные средства поверки:
-мера сопротивления Р3031 R=0,1 Ом; 5R=±0,005 % на постоянном токе, 5R=±0,02 % при частоте (f) 1 кГц;
-меры сопротивления Е1-5 R=1 Ом - 10 кОм, 5R=±0,01 % (на постоянном токе), ±0,02 % (f=1 кГц);
-меры сопротивления Р4015 R=100 кОм, Р4016 R=1 МОм, Р4017 R=10 МОм; 5R=±0,005 % (на постоянном токе), ±0,005 % (100 кОм), ±0,01% (1 МОм), ±0,05 % (10 МОм) при f=1 кГц; -составная мера сопротивления по ГОСТ Р 8.686-2009 R=100 МОм, 5R= ±0,5 % (f=1 кГц);
-меры емкости Р597 С=0,1 нФ - 1 мкФ, 5С=± (0,02 - 0,05) %;
-меры емкости КМЕ-11, КМЕ-101 С= 1; 10 пФ, 5С=± (0,02 - 0,1);
-меры индуктивности Р5101-Р5115 (Р596) L=1 мкГн - 1 Гн, 5L=(0,02-0,05) %;
-вариометр тангенса угла потерь ВТУП-1В, D=5^10-5 - 1; С=1 нФ, AD=± (0,005 D +1 • 10-4).
приведены руководствах по эксплуатации на измерители иммитанса серии 3500.
Нормативные и технические документы, устанавливающие требования к измерителям иммитанса серии 3500
1 ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки.
2 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
3 ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний.
4 Техническая документация изготовителя HIOKI E.E. CORPORATION, Япония.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиями в соответствии с законодательством РФ о техническом регулировании.
| Зарегистрировано поверок | 83 |
| Поверителей | 8 |
| Актуальность данных | 18.11.2024 |
