Государственный реестр средств измерений

Датчики линейных перемещений ПЛЦ 007, 60140-15

60140-15
Датчики линейных перемещений ПЛЦ 007 (далее - датчики) предназначены для измерения линейных перемещений и преобразования их в сопротивление.
Карточка СИ
Номер в госреестре 60140-15
Наименование СИ Датчики линейных перемещений
Обозначение типа СИ ПЛЦ 007
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2015
Срок свидетельства 29.01.2025
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат
Описание типа скачать
Методика поверки скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики линейных перемещений ПЛЦ 007 Назначение средства измерений

Датчики линейных перемещений ПЛЦ 007 (далее - датчики) предназначены для измерения линейных перемещений и преобразования их в сопротивление.

Описание

Датчик ПЛЦ 007 потенциометрического типа с аналоговым выходным сигналом (сопротивление) выполнен в моноблочном исполнении, имеет два независимых электрических канала, элемент, воспринимающий входной параметр (перемещение), в виде каната.

Датчик состоит из:

-    алюминиевого корпуса, плат, являющихся несущими элементами конструкции;

-    резистора переменного СП5-21В-2 (чувствительный элемент), состоящего из двух секций и осуществляющего преобразование перемещения в изменение сопротивления по двум независимым каналам;

-    барабана с расположенной внутри его спиральной заводной пружины, обеспечивающей возвратное движение каната в преобразователь;

-    каната с серьгой для связи с подвижным блоком изделия;

-    редуктора;

-    платы печатной с регулировочными резисторами, обеспечивающей получение единой градуировочной характеристики с каждого выходного канала датчика;

-    вилки СНЦ 28, установленной на корпусе датчика и предназначенной для съема информации с преобразователя и подачи напряжения питания;

-    упора для ограничения перемещений каната в преобразователь.

Датчик жестко крепится на неподвижном блоке изделий. Связь с подвижным блоком изделия осуществляется с помощью каната. При перемещении блоков изделия относительно друг друга происходит вытягивание каната с датчика, одновременно происходит завод пружины. Вращение барабана через редуктор передается на ось переменного резистора. При вытягивании каната происходит изменение выходного сопротивления каждого канала датчика.

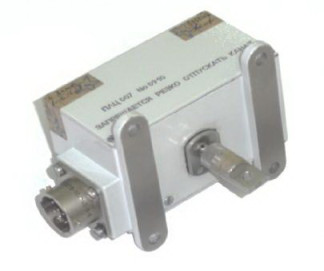

Общий вид датчика представлен на рисунке 1.

Габаритно-установочные размеры датчика представлены на рисунке 2.

Наименование характеристики

Значение характеристики

Диапазон измерений, мм

0 - 350

Пределы допускаемой приведенной погрешности, %

±1,0

Сила натяжения каната

-    в начале диапазона изменений, не менее, Н;

-    в конце диапазона измерений, не более, Н

4

20

Полное сопротивление, Ом

2500±25

Масса, кг, не более

0,3

Г абаритные размеры, мм, не более

95х68,6х44,3

Установочные размеры, мм

4 отв. 05,2 Н12,56±0,1

Диапазон рабочих температур,0С

от минус 60 до 60

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    датчик ПЛЦ007;

-    розетка СНЦ23-10/18Р-1-В ГЕО.364.241 ТУ;

-    паспорт СДАИ.402161.023 ПС;

-    руководство по эксплуатации СДАИ.402161.023 РЭ;

-    методика поверки СДАИ. 402161.023 МП.

Поверка

Поверка осуществляется в соответствии с методикой СДАИ. 402161.023 МП «Датчик линейных перемещений ПЛЦ 007. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 12.11.2014 г.

Средства поверки:

-    омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));

-    осциллограф универсальный С1-96 (диапазон от 4 мкВ до 400 В, погрешность ±5 %, 0,8мкс-1с, погрешность ±3%);

-    источник питания постоянного тока Б5-45(диапазон от 0,1 до 49,9 В, погрешность ± (0, 5% иуст. +0,1%Umax) В, диапазон от 0,001 до 0,499 А, погрешность ±(1,0% I уст. +0,2% Imax) мА);

-    набор гирь 4-го класса Г 4 (диапазон измерений от 0,1 до 1111,1 г, класс точности 4);

-    весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, погрешность ± 3 г);

-    штангенциркуль ТТТЦ (диапазон измерений от 0 до 250 мм, погрешность ±0,05 мм);

-    штангенциркуль ТТТЦ (диапазон измерений от 0 до 400 мм, погрешность ±0,1 мм).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402161.023РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам ПЛЦ 007

Технические условия СДАИ. 402161.023 ТУ.

Рекомендации к применению

Осуществление деятельности в области измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
