| Номер в госреестре | 60141-15 |
| Наименование СИ | Анализаторы фотометрические |
| Обозначение типа СИ | Teledyne мод. 5000, 5020, 6000, 6020 |
| Изготовитель | "Teledyne Analytical Instruments", США |
| Год регистрации | 2015 |
| Срок свидетельства | 13.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы фотометрические Teledyne модели 5000, 5020, 6000, 6020 (далее -анализаторы) предназначены для непрерывного измерения объемной доли или массовой концентрации компонентов в газообразных и жидких средах непосредственно в технологических линиях.
Анализаторы фотометрические Teledyne модели 5000, 5020, 6000, 6020 представляют собой промышленные стационарные автоматические приборы непрерывного действия.
Принцип измерений анализаторов Teledyne модели 5000, 5020, 6000, 6020 -фотометрический, основанный на способности измеряемых компонентов поглощать излучение определенной длины волны. Анализаторы модели 5000, 5020, 6000, 6020 состоят из термостабилизированной ячейки, источника и приемника излучения, системы оптических фильтров и блока электроники.
В название анализаторов модели 5000, 6000 в зависимости от исполнения включают буквенный код модификации:
А - компактное модульное исполнение для панельного монтажа;
В - настенный монтаж в корпусе NEMA 4 с возможностью взрывозащищенного исполнения типа Ex-p.
На лицевой панели анализаторов расположены:
- дисплей, на котором отображаются результаты изменений;
- клавиши управления.
На дисплей приборов выводится текущая информация: концентрация измеряемого компонента, результаты градуировки, результаты самотестирования, сигнализация о превышении установленных порогов содержания измеряемого компонента. При анализе жидких сред, также возможно проводить градуировку и измерения массовой концентрации компонента в мг/кг.
Анализаторы имеют унифицированные аналоговые выходные сигналы по току (4-20) мА и (или) по напряжению (0-1) В, а также цифровые выходы RS-232, RS-485, Ethernet.
Степень защиты газоанализаторов от доступа к опасным частям, от попадания внутрь внешних твердых предметов и воды не ниже IP65/IP67 по ГОСТ 14254-96.

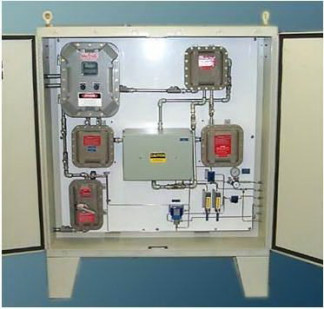

Анализаторы модели 5000, 5020, 6000, 6020 могут быть выполнены во взрывозащищенном исполнении с маркировками взрывозащиты 1ExpxIICT6 (для 5000, 6000) и lExdIIB+H2 Т5/Т6 (для 5020, 6020).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TAI OS | недоступно | не ниже 1.03 | недоступно | |
Уровень защиты по МИ 3286-2010 - «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Диапазоны измерений и пределы допускаемых значений основной погрешности приборов при анализе газообразных сред приведены в таблице 2.
Таблица 2
| Анализируемый компонент | Диапазон измерений (минимальный/максимальный), объемная доля | Диапазон измерений^ (минимальный/ максимальный), массовая концентрация | Пределы допускаемых значений основной, приведенной к верхнему пределу измерений, погрешности, % |
| Модели 5000, 5020, 6000, 6020 | |||
| NH3 | от 0 до 5 млн"1 / от 0 до 10 млн"1 | от 0 до 4 мг/м3 / от 0 до 7 мг/м3 | ± 20 |
| от 0 св. 10 млн"1 / от 0 до 1000 млн"1 | от 0 св. 7 мг/м3 / от 0 до 707 мг/м3 | ± 10 | |
| от 0 св. 1000 млн"1 / от 0 до 5000 млн"1 | от 0 св. 707 мг/м3 / от 0 до 3536 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 3536 мг/м3 / от 0 до 7072 мг/м3 | ± 3 | |
| от 0 св. 20 % / от 0 до 50 % | ± 2 | ||
| SO2 | от 0 до 10 млн"1 / от 0 до 1000 млн"1 | от 0 до 26 мг/м3 / от 0 до 2663 мг/м3 | ± 12 |
| от 0 св. 1000 млн"1 / от 0 до 5000 млн"1 | от 0 св. 2663 мг/м3 / от 0 до 13310 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 13310 мг/м3 / от 0 до 26700 мг/м3 | ± 3 | |
| H2S | от 0 до 20 млн"1 / от 0 до 1000 млн"1 | от 0 до 28 мг/м3/ от 0 до 1414 мг/м3 | ± 10 |
| от 0 св. 1000 млн"1 / от 0 до 5000 млн"1 | от 0 св. 1414 мг/м3/ от 0 до 6967 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 10,0 % | от 0 св. 6967 мг/м3 / от 0 до 13930 мг/м3 | ± 3 | |
| СбНб | от 0 до 10 млн"1 / от 0 до 2000 млн"1 | от 0 до 32 мг/м3 / от 0 до 6485 мг/м3 | ± 12 |
| от 0 св. 0,2 % / от 0 до 1 % | от 0 св. 6486 мг/м3 / от 0 до 32445 мг/м3 | ± 4 | |
| Модели 5000, 5020 | |||
| СО | от 0 до 10 млн"1 / от 0 до 1000 млн"1 | от 0 до 12 мг/м3/ от 0 до 1164 мг/м3 | ± 12 |
| от 0 св. 1000 млн"1 / от 0 до 5000 млн"1 | от 0 св. 1164 мг/м3/ от 0 до 5823 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20,0 % | от 0 св. 5823 мг/м3/ от 0 до 11647 мг/м3 | ± 3 | |
| от 0 св. 20 % / от 0 до 100 % | ± 2 | ||
| СО2 | от 0 до 10 млн"1 / от 0 до 1000 млн"1 | от 0 до 19 мг/м3 / от 0 до 1830 мг/м3 | ± 12 |
| от 0 св. 1000 млн"1 / от 0 до 5000 млн"1 | от 0 св. 1830 мг/м3 / от 0 до 9151 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20,0 % | от 0 св. 9151 мг/м3 / от 0 до 18303 мг/м3 | ± 3 | |
| от 0 св. 20 % / от 0 до 100 % | ± 2 | ||
| Анализируемый компонент | Диапазон измерений (минимальный/максимальный), объемная доля | Диапазон измерений1-* (минимальный/ максимальный), массовая концентрация | Пределы допускаемых значений основной, приведенной к верхнему пределу измерений, погрешности, % |
| CH4 | от 0 до 100 млн-1 / от 0 до 1000 млн-1 | от 0 до 67 мг/м3 / от 0 до 665 мг/м3 | ± 10 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 665 мг/м3 от 0 до 3327 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 3327 мг/м3 / от 0 до 6655 мг/м3 | ± 3 | |
| от 0 св. 20 % / от 0 до 100 % | ± 2 | ||
| C2H4 | от 0 до 60 млн-1 / от 0 до 1000 млн-1 | от 0 до 70 мг/м3 / от 0 до 1164 мг/м3 | ± 10 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1164 мг/м3 / от 0 до 5823 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 5823 мг/м3 / от 0 до 11647 мг/м3 | ± 3 | |
| от 0 св. 20 % / от 0 до 100 % | ± 2 | ||
| C2H2 | от 0 до 10 млн-1 / от 0 до 1000 млн-1 | от 0 до 11 мг/м3 / от 0 до 540 мг/м3 | ± 12 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1081 мг/м3 / от 0 до 5407 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 5407 мг/м3 / от 0 до 10815 мг/м3 | ± 3 | |
| HCl | от 0 до 5 млн-1 / от 0 до 50 млн-1 | от 0 до 8 мг/м3 / от 0 до 77 мг/м3 | ± 20 |
| от 0 св. 50 млн-1 / от 0 до 8000 млн-1 | от 0 св. 77 мг/м3/ от 0 до 12146 мг/м3 | ± 10 | |
| HF | от 0 до 10 млн-1 / от 0 до 100 млн-1 | от 0 до 9 мг/м3 / от 0 до 84 мг/м3 | ± 12 |
| HCN | от 0 до 10 млн-1 /от 0 до 500 млн-1 | от 0 до 11 мг/м3 /от 0 до 561 мг/м3 | ± 12 |
| NO | от 0 до 10 млн-1 / от 0 до 1000 млн-1 | от 0 до 13 мг/м3 / от 0 до 1247 мг/м3 | ± 12 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1247 мг/м3 / от 0 до 6239 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 10 % | от 0 св. 6239 мг/м3 / от 0 до 12500 мг/м3 | ± 3 | |
| N2O | от 0 до 100 млн-1 / от 0 до 1000 млн-1 | от 0 до 184 мг/м3 / от 0 до 1830 мг/м3 | ± 10 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1830 мг/м3 / от 0 до 9151 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 9151 мг/м3 / от 0 до 18300 мг/м3 | ± 3 | |
| от 0 св. 20 % / от 0 до 100 % | ± 2 | ||
| C3H8 | от 0 до 60 млн-1 / от 0 до 1000 млн-1 | от 0 до 110 мг/м3 / от 0 до 1830 мг/м3 | ± 10 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1830 мг/м3 / от 0 до 9151 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 9151 мг/м3 / от 0 до 18300 мг/м3 | ± 3 | |
| C2H6 | от 0 до 50 млн-1 / от 0 до 1000 млн-1 | от 0 до 63 мг/м3 / от 0 до 1247 мг/м3 | ± 10 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1247 мг/м3 / от 0 до 6239 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 6239 мг/м3 / от 0 до 12500 мг/м3 | ± 3 |
| Анализируемый компонент | Диапазон измерений (минимальный/максимальный), объемная доля | Диапазон измерений1-* (минимальный/ максимальный), массовая концентрация | Пределы допускаемых значений основной, приведенной к верхнему пределу измерений, погрешности, % |
| C2H6 | от 0 св. 20 % / от 0 до 100 % | ± 2 | |
| C4H10 | от 0 до 500 млн-1 / от 0 до 5000 млн-1 | от 0 до 1207 мг/м3 / от 0 до 12061 мг/м3 | ± 8 |
| от 0 св. 0,5 % / от 0 до 15 % | от 0 св. 12061 мг/м3/ от 0 до 24126 мг/м3 | ± 3 | |
| CH3OH | от 0 до 10 млн-1 / от 0 до 1000 млн-1 | от 0 до 14 мг/м3 / от 0 до 1331 мг/м3 | ± 12 |
| от 0 св. 0,1 % / от 0 до 1 % | от 0 св. 1331 мг/м3 / от 0 до 13311 мг/м3 | ± 7 | |
| C3H6 | от 0 до 500 млн-1 / от 0 до 5000 млн-1 | от 0 до 874 мг/м3 / от 0 до 8734 мг/м3 | ± 10 |
| от 0 св. 0,5 % / от 0 до 20 % | от 0 св. 8734 мг/м3 / от 0 до 17470 мг/м3 | ± 3 | |
| Модели 6000, 6020 | |||
| NO2 | от 0 до 5 млн-1 / от 0 до 10 млн-1 | от 0 до 10 мг/м3 / от 0 до 19 мг/м3 | ± 20 |
| от 0 св. 10 млн-1 / от 0 до 1000 млн-1 | от 0 св. 19 мг/м3 / от 0 до 1913 мг/м3 | ± 10 | |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 1913 мг/м3 / от 0 до 9567 мг/м3 | ± 7 | |
| от 0 св. 0,5 % / от 0 до 3 % | от 0 св. 9567 мг/м3 / от 0 до 19135 мг/м3 | ± 3 | |
| C4H6 | от 0 до 10 млн-1 / от 0 до 200 млн-1 | от 0 до 23 мг/м3 / от 0 до 449 мг/м3 | ± 12 |
| C7H8 | от 0 до 10 млн-1 / от 0 до 2000 млн-1 | от 0 до 39 мг/м3 / от 0 до 7653 мг/м3 | ± 12 |
| C8H10 | от 0 до 10 млн-1 / от 0 до 100 млн-1 | от 0 до 44 мг/м3 / от 0 до 440 мг/м3 | ± 25 |
| CS2 | от 0 до 0,1 % / от 0 до 1 % | от 0 до 3162 мг/м3 / от 0 до 31614 мг/м3 | ± 12 |
| COS | от 0 до 100 млн-1 / от 0 до 1000 млн-1 | от 0 до 250 мг/м3 / от 0 до 2497 мг/м3 | ± 20 |
| от 0 св. 1000 млн-1 / от 0 до 5000 млн-1 | от 0 св. 2497 мг/м3 / от 0 до 12479 мг/м3 | ± 12 | |
| от 0 св. 0,5 % / от 0 до 5 % | ± 8 | ||
| Cl2 | от 0 до 5 млн-1 / от 0 до 9 млн-1 | от 0 до 15 мг/м3 / от 0 до 28 мг/м3 | ± 25 |
| от 0 св. 10 млн-1 / от 0 до 5000 млн-1 | от 0 св. 29 мг/м3 / от 0 до 14767 мг/м3 | ± 16 | |
1). для условий 20 С и 760 мм рт.ст.
Диапазоны измерений и пределы допускаемых значений основной погрешности приборов при анализе жидких сред приведены в таблице 3.
Таблица 3
| Анализируемый компонент | Диапазон измерений (минимальный/максимальный), массовая концентрация | Пределы допускаемых значений основной, приведенной к верхнему пределу измерений, погрешности, % |
| Модели 5000, 5020 | ||
| Вода в бензоле | от 0 до 10 мг/дм3/ от 0 до 10000 мг/дм3 | ± 10 |
| Вода в н-гептане | от 0 до 50 мг/дм3 / от 0 до 300 мг/дм3 | ± 10 |
| Вода в нефрасе | от 0 до 50 мг/дм3 / от 0 до 300 мг/дм3 | ± 10 |
| Вода в 1-гептаноле | от 0 до 2000 мг/дм3 / от 0 до 10000 мг/дм3 | ± 10 |
| Модели 6000, 6020 | ||
| Ацетон в воде | от 0 до 10 мг/дм3 / от 0 до 1000 мг/дм3 | ± 10 |
| Фенол в воде | от 0 до 5 мг/дм3 / от 0 до 1000 мг/дм3 | ± 10 |
Предел дополнительной погрешности от изменения температуры окружающей среды на каждые 10 0С в долях предела допускаемой 0,3
основной погрешности не превышает
Время прогрева анализаторов модели 5000, 5020, 6000, 6020, мин, не более 60
Время установления показаний T0,9, с, не более: 60
Условия эксплуатации:
от 0 до плюс 50 не более 90 % (без конденсации влаги)
наклейки и титульный лист руководства по
Потребляемая мощность, габаритные размеры и масса анализаторов приведены в таблице 3.
Таблица 3
| Модель газоанализатора | Параметры питания | Потребляемая мощность, не более | Габаритные размеры, не более | Масса, не более |
| 5000В | 110 " 220 В, 50 Гц | 300 Вт | 508 х 609 х 318 мм | 170 кг |
| 5020 | 110 " 220 В, 50 Гц | 300 Вт | 720 х 720 х 360 мм | 300 кг |
| 6000В | 110 " 220 В, 50 Гц | 300 Вт | 508 х 609 х 318 мм | 170 кг |
| 6000А | 110 " 220 В, 50 Гц | 300 Вт | 188 х 270 х 344 мм | 20 кг |
| 6020 | 110 " 220 В, 50 Гц | 300 Вт | 1828 х 1524 х 406 мм | 250 кг |
»-» 0/"ч
" температура окружающей среды, С " относительная влажность
наносится на анализаторы способом эксплуатации типографским способом.
Анализатор фотометрический - 1 экз.;
Руководство по эксплуатации - 1 экз.;
Методика поверки -1 экз.
осуществляется по документу МП 60141"15 "Инструкция. Анализаторы фотометрические Teledyne модели 5000, 5020, 6000, 6020. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" "30" июля 2014 г. и входящему в комплект поставки Основные средства поверки:
- ГСО"ПГС 10240"2013 (СО - азот), 10241"2013 (СО2 - азот), 10256"2013 (СН4 -азот), 10247"2013 (С2Н4 - азот), 10379"2013 (С2Н2 - азот), 10371"2013 (НС1 - азот), 10328" 2013 (H2S - азот), 10158"2012 (HCN - азот), 10323"2013 (NO - азот), 10331"2013 (NO2 -азот), 10342"2013 (SO2 - азот), 10382"2013 (N2O - азот), 10322"2013 (С3Н8 - азот), 10243" 2013 (С2Н6 - азот), 10245"2013 (С4Н10 - азот), 10249"2013 (С3Н6 - азот), 10367"2013 (С6Н6 -азот), 10375"2013 (HF - азот), 10337"2013 (CHзOH - азот), 10388"2013 (С4Н6 - азот), 10368"2013 (С7Н8 - азот), 10370"2013 (CS2 - азот), 10369"2013 (COS - азот), 10372"2013 (С12 - азот);
- установка "Микрогаз"Ф" по ТУ 4215"004"07518800"02 в комплекте с источниками микропотока по ТУ ИБЯЛ.418319.013"95;
- генератор газовых смесей ГГС"03"03 ШДЕК.418313.001 ТУ;
- весы ВЛТ"150"П высокого класса точности по ГОСТ Р 53228"2008;
- ГСО состава раствора ацетона 8460"2003, ГСО состава фенола 7101 "94, Ьгептанол CAS №111"70"6, бензол нефтяной по ГОСТ 9572"93, н"гептан по ГОСТ 25828"83, нефрас по ГОСТ 8505"80.
приведены в руководстве по эксплуатации на анализаторы модели 5000, 5020, 6000, 6020.
Нормативные и технические документы, устанавливающие требования к анализаторам Teledyne модели 5000, 5020, 6000, 6020
ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя "Teledyne Analytical Instrumenst", США.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
