Приборы для измерений параметров шероховатости и контура поверхности Nanoscan 755, Nanoscan 855, 60143-15

Назначение

Приборы для измерений параметров шероховатости и контура поверхности Nanoscan 755, Nanoscan 855, предназначены для измерений геометрических параметров шероховатости и контура поверхности исследуемых изделий, таких как: цилиндрические поверхности, отверстия, плоские поверхности, глубокие отверстия малого диаметра, различные виды резьб, а также изделия с асферической геометрией.

Описание

Приборы для измерений параметров шероховатости и контура поверхности Nanoscan 755, Nanoscan 855 (далее - приборы) состоят из следующих элементов.

Гранитной плиты, установленной на элементах воздушного демпфирования с 3 пневмоподушками. Система воздушного демпфирования с функцией регулирования удерживает гранитную плиту на постоянном уровне, независимо от нагрузки, и в то же время, служит для подавления вибраций. Необходимое давление воздуха регулируется с помощью модуля пневмоподготовки.

На гранитной плите расположены трехосевой измерительный столик для установки и позиционирования на нем исследуемых объектов, а также моторизованная вертикальная колонна. На вертикальной колонне закреплен привод горизонтального перемещения waveline 200 nanoscan, на который устанавливается щуповая консоль для проведения измерений геометрических параметров шероховатости и контура поверхности.

Действие прибора основано на принципе ощупывания неровностей исследуемой поверхности наконечником измерительного щупа и преобразования, возникающих при этом механических колебаний щупа в импульсы напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком.

При проведении высокоточных измерений используются щуповые консоли стандартной длины (измерительный диапазон 24 мм/разрешение 0,6 нм) и двойной длины (измерительный диапазон 48 мм/разрешение 1,2 нм). Перемещение щуповой консоли отслеживается с помощью прецизионной оптико-механической системы, в которой оптический датчик отслеживает латеральное перемещение щуповой консоли по исследуемому образцу.

Узел крепления щуповых консолей снабжен магнитными держателями и выполняет дополнительную функцию защиты от перегрузок. Приборы комплектуются щуповыми консолями различной геометрии для разных применений, например, для измерений параметров шероховатости и контура поверхности, характеризующихся разными углами наклона, горизонтальных, выпуклых и вогнутых поверхностей, для измерений в отверстиях и т.д. Щуповая консоль оборудована RFID-чипом, что позволяет сохранять калибровочные данные щупа и избавляет от необходимости калибровки прибора при каждой смене щуповой консоли. Щуповые консоли распознаются автоматически и данные считываются с помощью программного обеспечения. Автоматически задается значение измерительного усилия в зависимости от радиуса используемого наконечника щуповой консоли. Однако при необходимости значение измерительного усилия можно настроить вручную под условия конкретного измерения.

Блок ручного наклона привода waveline 200 nanoscan позволяет провести выравнивание плоскости сканирования (по оси Х) к поверхности образца. Угол позиционирования возможен в диапазоне ± 20° и позволяет выполнять удобное грубое выравнивание.

Результаты измерения выводятся на монитор компьютера и могут быть использованы для дальнейших расчетов.

Прибор для измерений параметров шероховатости и контура поверхности Nanoscan 755 также предназначен для измерения геометрических параметров асферических линз, вследствие чего комплектуется дополнительной щуповой консолью (щуповая консоль с измерительным диапазоном 48 мм и разрешением 1,2 нм) и ПО TURBOWAVE со специальной опцией, способной задавать форму геометрии контролируемой асферической линзы.

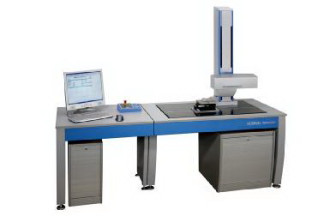

Рисунок 1 - Внешний вид прибора для измерений параметров шероховатости и контура

поверхности Nanoscan 755, Nanoscan 855

Программное обеспечение

Приборы для измерений параметров шероховатости и контура Nanoscan 755, Nanoscan 855 оснащены программным обеспечением TURBOWAVE и EVOVIS. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты. Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.

Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Всего листов 5

Технические характеристики

Таблица 2

* - с щуповой консолью длиной 90 мм и сферическим наконечником.

Знак утверждения типа

Знак утверждения типа наносится на Руководство по эксплуатации прибора типографским методом, на панель блока прибора методом наклейки.

Комплектность

Приборы для измерений параметров шероховатости и контура Nanoscan 755, Nanoscan 855 поставляются в комплекте:

Таблица 3

Поверка

осуществляется в соответствии с документом МП 60143-15 «Приборы для измерений параметров шероховатости и контура поверхности Nanoscan 755, Nanoscan 855. Методика поверки», утвержденным ФГУП «ВНИИМС» в июле 2014 г.

Всего листов 5

Основные средства поверки:

Меры для поверки приборов для измерений контура поверхности KN 100 (Госреестр № 52266-12), Меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1 (Госреестр № 52740-13).

Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости и контура поверхности Nanoscan 755, Nanoscan 855

ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025... 1600 мкм».

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
