| Номер в госреестре | 60144-15 |
| Наименование СИ | Анализаторы жидкости кондуктометрические многоканальные |
| Обозначение типа СИ | АТЛАНТ 1200 |
| Изготовитель | АО "АТРЭКО", г.Раменское |
| Год регистрации | 2015 |
| Срок свидетельства | 13.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости кондуктометрические многоканальные АТЛАНТ 1200 (далее -анализаторы) предназначены для контроля и измерения концентрации растворенных веществ в жидкостях, представленных в таблице 3, удельной электрической проводимости (УЭП) жидкостей и температуры.
Анализаторы состоят из блока измерительного и датчика электрической проводимости (далее - ДЭП) или комплекта датчиков, представленных в таблице 3, определяемого по заказу.
Анализаторы имеют два независимых измерительных канала измерений - УЭП и температуры и выпускаются в следующих модификациях:
анализатор 1201- универсальный, для работы с одним ДЭП, позволяет измерять концентрацию растворов и их удельную проводимость;
анализатор 1202 - универсальный, для работы с двумя ДЭП, позволяет измерять концентрацию растворов, их удельную электрическую проводимость, имеет дополнительную возможность определения разности концентрации или удельной электрической проводимости по двум каналам, в зависимости от расположения датчиков в контролируемой среде;
анализатор 1203 - универсальный, для работы с тремя ДЭП, позволяет измерять концентрацию растворов, их удельную электрическую проводимость, имеет дополнительную возможность определения разности концентрации или удельной электрической проводимости по двум выбранным каналам, в зависимости от расположения датчиков в контролируемой среде;
концентратомер 1211 - для работы с одним ДЭП и измерением концентрации растворов и их удельной электрической проводимости;
концентратомер 1212 - для работы с двумя ДЭП , позволяет измерять концентрацию растворов, их удельную электрическую проводимость, имеет дополнительную возможность определения разности концентрации или удельной электрической проводимости по двум каналам, в зависимости от расположения датчиков в контролируемой среде;
концентратомер 1213 - для работы с тремя ДЭП позволяет измерять концентрацию растворов, их удельную электрическую проводимость, имеет дополнительную возможность определения разности концентрации или удельной электрической проводимости по двум выбранным каналам, в зависимости от расположения датчиков в контролируемой среде;
солемер 1221 - для работы с одним ДЭП, позволяет измерять концентрацию и удельную проводимость растворов;
солемер 1222 - для работы с двумя ДЭП, позволяет измерять концентрацию растворов, их удельную электрическую проводимость, имеет дополнительную возможность определения разности концентрации или удельной электрической проводимости по двум каналам, в зависимости от расположения датчиков в контролируемой среде;
солемер 1223 - для работы с тремя ДЭП, позволяет измерять концентрацию растворов, их удельную электрическую проводимость, имеет дополнительную возможность определения разности концентрации или удельной электрической проводимости по двум выбранным каналам, в зависимости от расположения датчиков в контролируемой среде;
В зависимости от заказа анализаторы комплектуются любыми моделями ДЭП.
Блок измерительный размещен в корпусе, конструктивное исполнение которого возможно в двух вариантах: для щитового или навесного монтажа. Элементы схемы блока измерительного смонтированы на съемных печатных платах.
Датчики электрической проводимости - это комплексные датчики, состоящие из контактной двухэлектродной кондуктометрической ячейки из нержавеющей стали (в случае
ДЭП-05 - из коррозионностойкого никелевого сплава ХН65МВ), в центральном электроде которой размещен термодатчик. Постоянная кондуктометрической ячейки каждого ДЭИ «А» представлена в таблице 3.
Принцип действия анализаторов основан на измерении удельной электрической проводимости жидкостей методом контактной кондуктометрии.
Анализаторы обеспечивают представление результатов измерений концентрации растворенных веществ, удельной электрической проводимости или удельного электрического сопротивления в единицах, представленных в таблице 3, возможность автоматического приведения результатов измерения УЭП контролируемой жидкости к УЭП при заданной температуре, цифровую индикацию и преобразование результатов измерения в стандартный выходной токовый сигнал и (или) в стандартизованные цифровые интерфейсные сигналы.

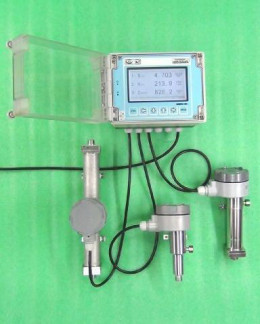

Внешний вид анализаторов с указанием места нанесения знака утверждения типа и место пломбирования представлены на рисунке 1.
Место нанесения
Место знака утверждения
пломбирования типа
Программное обеспечение (далее - ПО) анализаторов позволяет, следуя информации на дисплее, осуществлять различные виды настроек и калибровок с помощью кнопок управления, размещенных на лицевой панели блока измерительного. ПО встроено и записано на микропроцессоре.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер)ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО одноканального измерения | Анализатор 1201 | 201.3.0312 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО двухканального измерения | Анализатор 1202 | 202.3.0412 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО трехканального измерения | Анализатор 1203 | 203.3.0512 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО одноканального измерения | Концентратомер 1211 | 211.3.0512 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО двухканального измерения | Концентратомер 1212 | 212.3.0512 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО трехканального измерения | Концентратомер 1213 | 213.3.0512 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО одноканального измерения | Солемер 1221 | 221.3.0312 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО двухканального измерения | Солемер 1222 | 222.3.0512 | не индицируется | Сложение двоичного кода слов программ-много модуля |
| ПО трехканального измерения | Солемер 1223 | 223.3.0712 | не индицируется | Сложение двоичного кода слов программ-много модуля |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование | Значение |
| Диапазоны измерений концентраций растворенных веществ, удельной электрической проводимости и удельного сопротивления среды датчиками разных моделей приведены в таблице 3 | |
| Диапазон температур автоматического приведения результатов измерений УЭП при температуре контролируемой среды к значению для температуры приведения, °С | от 1 до 60 |
| Пределы допускаемой основной относительной* погрешности измерений концентрации растворенных веществ при температуре окружающей среды (20 ± 5) оС , % | ± 5 |
| Пределы допускаемой основной относительной* погрешности измерений УЭП при температуре окружающей среды (20 ± 5) оС, % | ± 2 |
| Пределы допускаемой дополнительной относительной* погрешности измерений концентрации при изменении температуры окружающей среды на каждые 10 °C, для диапазонов температур от минус 10 до 15 оС и от 25 до 50 оС, не превышают 0,5 предела допускаемой основной относительной погрешности | |
| Пределы допускаемой дополнительной относительной* погрешности измерений УЭП при изменении температуры окружающей среды на каждые 10 °С для диапазонов температуры среды в пределах минус 10 до 15 оС и от 25 до 50 оС не превышают 0,5 предела допускаемой основной относительной погрешности | |
| Пределы допускаемой дополнительной относительной* погрешности измерений концентрации в режиме приведения по температуре при изменении температуры контролируемой среды от температуры приведения на каждые 15 °C, для диапазона температуры от 1 до 60 °C, не превышают предела допускаемой основной относительной погрешности | |
| Пределы допускаемой дополнительной относительной* погрешности измерения УЭП в режиме приведения по температуре при изменении температуры контролируемой среды от температуры приведения на каждые 15 °С для диапазона температуры от 1 до 60 °С не превышают предела допускаемой основной относительной погрешности | |
| Диапазон измерений температуры контролируемой среды, °С | от 1 до 95 |
| Пределы допускаемой абсолютной погрешности измерений о/~' температуры, С | ± 0,3 |
| Напряжение питания, В: - по сети переменного тока частотой (50 ± 1) Гц - по постоянному току | 220+22; 36±3,6 и 24+2,4 |
| Потребляемая мощность, ВА, не более | 20 |
| Г абаритные размеры (глубина х ширина х высота) и масса составных частей анализаторов приведены таблице 4 | |
| Рабочие условия применения: блока измерительного: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % - атмосферное давление, кПа датчиков: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % - атмосферное давление, кПа | от - 1 0 до 50; до 95; от 66 до 106,7; от 1 до 60; до 95; от 66 до 106,7 |
| ДЭП- 01 А=0,01 см-1 | ДЭП- 02 А=0,1 см-1 | ||||||
| Диапазон измерений | |||||||
| Концентрация | % | г/л | ммоль/л | % | г/л | ммоль/л | |
| соли | NaCl KCl | 0 ,0 - 0,01 | 0,0 - 0,1 | 0,0 - 2,7 | 0,0 - 0,10 | 0,0002 - 1,0 | 0,004 - 27,4 |
| 0,0 - 0,01 | 0,0 - 0,1 | 0,0 - 1,35 | 0,0 - 0,10 | 0,0002 - 1,0 | 0,003 - 13,5 | ||
| Удельная элек-тропрводность, мкСм/см | 0,02 - 200,0 | 0,5 - 2000,0 | |||||
| Удельное сопротивление, Ом-см | 5 000,0 - 50 000 000,0 | 5 00,0 - 2 000 000,0 | |||||
| ДЭП- 03 А=1 см-1 | ДЭП- 04 А=10 см-1 | ||||||
| Диапазон измерений | |||||||
| Концентрация | % | г/л | ммоль/л | % | г/л | ммоль/л | |
| соли: щелочь кислоты | NaCl KCl NaOH H2SO4 HCl | 0,002 - 1,2 | 0,0025 - 12,0 | 0,043 - 205,0 | 0,005 - 15 | 0,05 - 170,0 | 0,85 - 2900 |
| 0,002 - 1,2 | 0,0035 - 12,0 | 0,040 - 160,0 | 0,005 - 15 | 0,05 - 170,0 | 0,67 - 2280 | ||
| 0,001 - 0,3 0,001 - 0,25 0,001 - 0,15 | 0,010 - 3,0 0,010 - 2,5 0,010 - 1,5 | 0,25 - 75,0 0,10 - 25,0 0,3 - 40,0 | 0,001 - 4,5 | 0,01 - 48,0 | 0,25 - 1200 | ||
| 0,001 - 4,7 | 0,01 - 48,0 | 0,1 - 490 | |||||
| 0,001 - 2 | 0,01 - 20,0 | 0,3 - 550 | |||||
| Удельная элек-тропрводность, мкСм/см | 5 - 20000,0 | 50 - 200 000,0 | |||||
| Удельное сопротивление, Ом-см | 50,0 -200 000,0 | 5,0 - 20 000,0 | |||||
| ДЭП 04-20 А=20 см-1 | ДЭП -05 А=50 см-1 | ||||||
| Диапазон измерений | |||||||
| Концентрация | % | г/л | ммоль/л | % | г/л | ммоль/л | |
| соли: щелочь кислоты | NaCl KCl NaOH H2SO4 HCl | 0,01 - 26 | 0,10 - 310 | 1,7 - 5300 | 0,01 - 26 | 0,1 -310 | 1,7 - 5300 |
| 0,01 - 25 | 0,10 - 280 | 1,3 - 3760 | 0,01 - 25 | 0,1 -280 | 1,3 - 3760 | ||
| 0,002 - 12 | 0,02 - 135 | 0,5 - 3380 | 0,004 - 17 | 0,04 - 200 | 1 - 5000 | ||
| 0,002 - 9 | 0,02 - 95 | 0,2 - 970 | 0,004 - 30 | 0,04 - 360 | 0,4 - 3670 | ||
| 0,002 - 4 | 0,02 - 40 | 0,6 - 1095 | 0,003- 20 | 0,03 - 230 | 0,9 - 6300 | ||
| Удельная элек-тропрводность, мкСм/см | 100 - 400 000,0 | 250 - 1 000 000,0 | |||||
| Удельное сопротивление, Ом-см | 2,5 - 10 000,0 | 1,0 - 4 000,0 | |||||
| Наименование | Г абаритные размеры (глубинах ширина х высота), мм, не более | Масса, кг, не более |
| Блок измерительный: | ||
| - щитовой | 240 х 192 х 144 | 2,4 |
| - навесной | 182 х 214 х 250 | 2,6 |
| Датчик: | ||
| - ДЭП-01 | 80 х 138 х 190 | 0,99 |
| - ДЭП-02 | 80 х 138 х 155 | 0,85 |
| - ДЭП-03 | 80 х 138 х 194 | 1,20 |
| - ДЭП-04 | 80 х 138 х 237 | 1,40 |
| - ДЭП-04-20 | 80 х 138 х 237 | 1,40 |
| - ДЭП-05 | 80 х 140 х 350 | 2,20 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса электронного блока в виде таблички.
Комплектность поставки анализаторов приведена в таблице 5. Таблица 5
| Наименование | Обозначение документа | Коли чество |
| 1 Анализаторы многоканальные АТЛАНТ 1200 модификации 1201 | АТВР. 414311.201.00.00.00 СБ | |
| Блок измерительный | ||
| - щитовой | АТВР. 414311.201.01.00.00 СБ | 1 |
| - навесной | АТВР. 414311.201.02.00.00 СБ | |
| Датчик | ||
| - ДЭП-01 | АТВР. 414311.100.03.00.00 СБ | |
| - ДЭП-02 | АТВР. 414311.100.04.00.00 СБ | |
| - ДЭП-03 | АТВР. 414311.100.05.00.00 СБ | 1* |
| - ДЭП-04 | АТВР. 414311.100.06.00.00 СБ | |
| - ДЭП-04-20 | АТВР. 414311.100.07.00.00 СБ | |
| - ДЭП-05 | АТВР. 414311.100.11.00.00 СБ | |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.201.00.00.00 ЗИ | 1 |
| 2 Анализаторы многоканальные АТЛАНТ 1200 модификации 1202) | АТВР. 414311.202.00.00.00 СБ | |
| Блок измерительный | ||
| - щитовой | АТВР. 414311.202.01.00.00 СБ | 1 |
| - навесной | АТВР. 414311.202.02.00.00 СБ | |
| Датчик | ||
| - ДЭП-01 | АТВР. 414311.100.03.00.00 СБ | |
| - ДЭП-02 | АТВР. 414311.100.04.00.00 СБ | |
| - ДЭП-03 | АТВР. 414311.100.05.00.00 СБ | 2* |
| - ДЭП-04 | АТВР. 414311.100.06.00.00 СБ | |
| - ДЭП-04-20 | АТВР. 414311.100.07.00.00 СБ | |
| - ДЭП-05 | АТВР. 414311.100.11.00.00 СБ |
| Наименование | Обозначение документа | Коли чество |
| Комплект запасных частей и принадлежностей (ЗИП | АТВР. 414311.202.00.00.00 ЗИ | 1 |
| 3 Анализаторы многоканальные АТЛАНТ 1200 модификации 1203 | АТВР. 414311.203.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.203.01.00.00 СБ АТВР. 414311.203.02.00.00 СБ | 1 |
| Датчик - ДЭП-01 - ДЭП-02 - ДЭП-03 - ДЭП-04 - ДЭП-04-20 - ДЭП-05 | АТВР. 414311.100.03.00.00 СБ АТВР. 414311.100.04.00.00 СБ АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ АТВР. 414311.100.11.00.00 СБ | 3* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.203.00.00.00 ЗИ | 1 |
| 4 Концентратомеры АТЛАНТ 1200 модификация 1211 | АТВР. 414311.211.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.211.01.00.00 СБ АТВР. 414311.211.02.00.00 СБ | 1 |
| Датчик - ДЭП-03 - ДЭП-04 - ДЭП-04-20 - ДЭП-05 | АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ АТВР. 414311.100.11.00.00 СБ | 1* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.211.00.00.00 ЗИ | 1 |
| 5 Концентратомеры многоканальные АТЛАНТ 1200 модификация 1212 | АТВР. 414311.212.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.212.01.00.00 СБ АТВР. 414311.212.02.00.00 СБ | 1* |
| Датчик - ДЭП-03 - ДЭП-04 - ДЭП-04-20 - ДЭП-05 | АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ АТВР. 414311.100.11.00.00 СБ | 2* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.212.00.00.00 ЗИ | 1 |
| 6 Концентратомеры многоканальные АТЛАНТ 1200 модификация 1213 | АТВР. 414311.213.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.213.01.00.00 СБ АТВР. 414311.213.02.00.00 СБ | 1* |
| Наименование | Обозначение документа | Коли чество |
| Датчик - ДЭП-03 - ДЭП-04 - ДЭП-04-20 - ДЭП-05 | АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ АТВР. 414311.100.11.00.00 СБ | 3* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.212.00.00.00 ЗИ | 1 |
| 7 Солемеры АТЛАНТ 1200 модификация 1221 | АТВР. 414311.221.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.221.01.00.00 СБ АТВР. 414311.221.02.00.00 СБ | 1* |
| Датчик - ДЭП-01 - ДЭП-02 - ДЭП-03 - ДЭП-04 - ДЭП-04-20 | АТВР. 414311.100.03.00.00 СБ АТВР. 414311.100.04.00.00 СБ АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ | 1* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.221.00.00.00 ЗИ | 1 |
| 8 Солемеры многоканальные АТЛАНТ 1200 модификация 1222 | АТВР. 414311.222.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.222.01.00.00 СБ АТВР. 414311.222.02.00.00 СБ | 1* |
| Датчик - ДЭП-01 - ДЭП-02 - ДЭП-03 - ДЭП-04 - ДЭП-04-20 | АТВР. 414311.100.03.00.00 СБ АТВР. 414311.100.04.00.00 СБ АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ | 2* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.222.00.00.00 ЗИ | 1 |
| 9 Солемеры многоканальные АТЛАНТ 1200 модификация 1223 | АТВР. 414311.223.00.00.00 СБ | |
| Блок измерительный - щитовой - навесной | АТВР. 414311.223.01.00.00 СБ АТВР. 414311.223.02.00.00 СБ | 3* |
| Датчик - ДЭП-01 - ДЭП-02 - ДЭП-03 - ДЭП-04 - ДЭП-04-20 | АТВР. 414311.100.03.00.00 СБ АТВР. 414311.100.04.00.00 СБ АТВР. 414311.100.05.00.00 СБ АТВР. 414311.100.06.00.00 СБ АТВР. 414311.100.07.00.00 СБ | 3* |
| Комплект запасных частей и принадлежностей (ЗИП) | АТВР. 414311.223.00.00.00 ЗИ | 1 |
| 10 Руководство по эксплуатации | АТВР. 414311.200.00.00.00 РЭ | 1 |
| Наименование | Обозначение документа | Коли чество |
| 11 Паспорт | АТВР. 414311.200.00.00.00 ПС | 1 |
| 12 Методика поверки | АТВР. 414311.200.00.00.00 МП | 1 |
Примечание * - Модификация и комплектность определяются по заказу.
осуществляется по документу АТВР.414311.200.00.00.00 МП «Инструкция. Анализаторы жидкости кондуктометрические многоканальные АТЛАНТ 1200. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15 октября 2014 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С, рег. № 24466-03, диапазон измерений УЭП от 1 • 10-6 до 100 См/м, пределы допускаемой относительной погрешности измерений УЭП ± 0,25 %;
- магазин электрического сопротивления Р4834, рег. № 11326-90, диапазон значений сопротивления 0,002-100000 Ом, класс точности 0,02;
- рабочий эталон 2-го разряда по ГОСТ 8.457-2000, эталонный раствор УЭП жидкостей;
- термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91, диапазоны измерений температуры от 0 до 55 оС, от 50 до 105°С, пределы допускаемой абсолютной погрешности измерений температуры ± 0,1 оС.
Анализаторы жидкости кондуктометричекие многоканальные АТЛАНТ 1200. Руководство по эксплуатации. АТВР 414311.200.00.00.00 РЭ, раздел 2.
Нормативные технические документы, устанавливающие требования к анализаторам многоканальным АТЛАНТ 1200
1 ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.
4 ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.
5 Анализаторы жидкости кондуктометрические многоканальные АТЛАНТ 1200. Технические условия. ТУ 4215.200-75220044-2012.
Осуществление деятельности в области охраны окружающей среды согласно приказа № 425 от 07.12.2012 г. Министерства природных ресурсов и экологии РФ.
