| Номер в госреестре | 60153-15 |
| Наименование СИ | Пробники тока |
| Обозначение типа СИ | F-33-2 |
| Изготовитель | "Fischer Custom Communications", США |
| Год регистрации | 2015 |
| Срок свидетельства | 13.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура для измерения угла поворота серии 5853 (далее - аппаратура) предназначена для определения угла поворота вращающегося объекта (валов) на ОАО «Мосэнерго» филиал ТЭЦ-20.
Аппаратура состоит из датчика угла поворота типа Sendix 8.5853.4224.G323.EX и вторичного преобразователя SSI-Anzeige 570.
Датчик Sendix 8.5853.4224.G323.EX является оптическим датчиком угла поворота. Абсолютные оптические энкодеры угла — это датчики угла поворота, в которых каждому значению угла поворота вала соответствует цифровой выходной код. Абсолютные оптические датчики углового перемещения считывают и фиксируют параметры вращения оптического диска, находящегося внутри.
Принцип действия заключается в преобразовании угла поворота входного вала в многоразрядный цифровой код (код Грея). Конструкция датчика включает в себя жёстко закреплённый на валу диск с оптическим растром (чередование прозрачных и непрозрачных элементов). При вращении вала, освещаемый с одной стороны растр, перемещается относительно неподвижной линейки фотоприемников, находящейся с другой стороны растра и фиксирующей световой поток каждого кодового трека. Комбинация выходных сигналов фотоприемников находится в соответствии с углом поворота входного вала.
Преобразователь SSI-Anzeige 570 служит для преобразования кода Грея, получаемого на выходе датчика угла поворота, в двоично-десятичный код с плавающей запятой для отображения на дисплее и передачи в ПК.

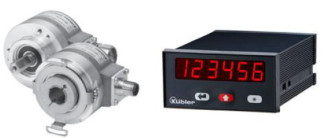

Внешний вид датчика и вторичного преобразователя угла поворота приведен на рисунке 1.
Датчик угла поворота типа Вторичный преобразователь SSI-Sendix 8.5853.4224.G323.EX. Anzeige 570.
| Наименование характеристики | Значение характеристики |
| Датчик угла поворота типа Sendix 8.5853.4224.G323.EX | |
| Диапазон измерения углов, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерения углов | ± 2' 24'' |
| Условия эксплуатации: Диапазон рабочих температур, °С | от минус 40 до плюс 90 |
| Масса, кг | 0,35 |
| Габаритные размеры, ВхД, мм | 66x58 |
| Вторичный преобразователь SSI-Anzeige 570 | |
| Число отображаемых разрядов | 6 |
| Протокол обмена с ПК | RS232/485 |
| Условия эксплуатации: Диапазон рабочих температур, °С | от 0 до плюс 45 (без конденсации) |
| Масса, кг | 0,2 |
| Габаритные размеры, В*Ш*Г, мм | 48x100x140,5 |
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
| Наименование | Кол-во | Примечание |
| Датчик угла поворота 8.5853.4224.G323.EX | 1 шт. | В соответствии с заказом |
| Вторичный преобразователь SSI-Anzeige 570 | 1 шт. | В соответствии с заказом |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 60154-15 «Аппаратура для измерения угла поворота серии 5853. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки:
- мера плоского угла 4-8-0 ГОСТ 2875-88, допускаемое отклонение от номинального значения рабочих углов не более 5";
- автоколлиматор унифицированный АК-0,5У (ГР№ 5281-76).
приведены в соответствующем разделе паспорта на аппаратуру для измерения угла поворота серии 5853.
Нормативные и технические документы, устанавливающие требования к аппаратуре для измерения угла поворота серии 5853
1. Техническая документация фирмы «Fritz Kubler GmbH», Г ермания;
2. ГОСТ 8.016-81 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Лист № 3 Всего листов 3
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ТЭЦ-20 - филиала ОАО «Мосэнерго» (г. Москва).
| Зарегистрировано поверок | 16 |
| Поверителей | 3 |
