Анализаторы FLEXA мод. FLXA21, 60158-15

Назначение

Анализаторы FLEXA модель FLXA21 (далее - анализаторы) предназначены для непрерывного измерения удельной электрической проводимости, водородного показателя pH, окислительно-восстановительного потенциала, содержания кислорода в жидких средах, в том числе в питьевых, сточных, промышленных водах и других водных средах в химической, нефтехимической, пищевой, фармацевтической и других отраслях промышленности.

Описание

Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Измерения содержания растворенного кислорода выполняется с применением амперометрических мембранных сенсоров. Принцип действия анализатора при измерении pH основан на измерении ЭДС электродной системы и расчете водородного показателя pH анализируемого раствора на основе уравнения Нернста.

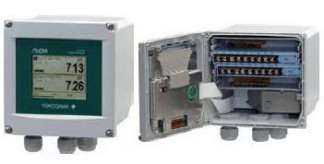

Конструктивно анализаторы состоят из первичного измерительного преобразователя (сенсора) и электронного блока. Анализаторы комплектуют различными типами погружных и проточных сенсоров, предназначенных для работы в разнообразных средах, в том числе агрессивных (таблица 1). Фотографии общего вида электронного блока приведены на рис. 1, внешний вид сенсоров - на рис. 2.

Электронный блок позволяет принимать и обрабатывать измерительную информацию от двух сенсоров одновременно (для коррекции по рН), как аналоговых, так и цифровых типа SENCOM в зависимости от конфигурации. Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на дисплей и могут быть переданы на верхний уровень (коммуникатор, контроллер) с помощью стандартного коммуникационного протокола HART, наложенного на аналоговый сигнал (4 - 20) мА.

Приборы устанавливают непосредственно на трубопроводах, возможен также настенный и щитовой их монтаж.

Анализаторы FLEXA модель FLXA21 имеют взрывозащищенное исполнение, маркировка взрывозащиты 0Ex ia IICT4.. ,T6 Ga X.

а

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2

Уровень защиты ПО "А" по МИ 3286-2010: не требуются специальные средства защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Влияние программного обеспечении анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений водородного показателя (рН), рН    от 0 до 14

Диапазон измерений окислительно-восстановительного потенциала ^ВП), мВ от минус 1500

до плюс 1500

Диапазон измерений массовой концентрации растворенного кислорода, мг/дм от 0 до 20 Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3 от 0 до 100 Диапазон измерений удельной электрической проводимости анализатора с    от 0 до 30

индуктометрическими сенсорами (ISC), См/м

Диапазон показаний удельной электрической проводимости анализатора с ин- от 0 до 200 дуктометрическими сенсорами (ISC), См/м

Диапазон измерений удельной электрической проводимости анализатора с    от 0 до 100

кондуктометрическими сенсорами (SC), См/м

Пределы допускаемой основной абсолютной погрешности измерений рН, рН    ± 0,1

Пределы допускаемой основной абсолютной погрешности измерений окисли-    ± 6

тельно-восстановительного потенциала, мВ

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений массовой концентрации растворенного кислорода в диапазоне (0 - 2) мг/дм , %    ± 10

Пределы допускаемой основной относительной погрешности измерений массовой концентрации растворенного кислорода в диапазоне (св.2 - 20) мг/дм ,

% ± 10 Пределы допускаемой основной приведенной погрешности измерений удельной электрической проводимости в диапазоне (0 - 0,001) См/м, для кондукто-метрических сенсоров, %

-    SC42-SP34, SC42-SP24, SC42-EP14, SC42-EP15, SX42-SX24, SX42-SX34,    ± 2 SC8SG, SC210G-A

-    SC42-EP04, SC42-EP08, SC42-EP18, SC4A, SC4AJ, SC42-FP08, SC42-TP04,    ± 3 SC42-TP08, CONDUCELL

Пределы допускаемой основной относительной погрешности измерений удельной электрической проводимости для кондуктометрических сенсоров, %

-    SC42-SP34, SX42-SX34, SC8SG, SC210G-A в диапазоне (св.10-3 - 10-2) См/м

± 2 ± 2 ± 2 ± 2 ± 2 ± 2 ± 3

-    SX42-SX24, SC4A, SC4AJ, SC42-SP24 в диапазоне (св. 10-3 - 10-1) См/м

-    SC42-EP14, SC42-EP15, CONDUCELL в диапазоне (св. 10-3 - 1) См/м

-    SC210G-B в диапазоне (5 • 10-2 -2) См/м

-    SC42-EP08, SC42-FP08, SC42-TP08 в диапазоне (св. 10-3 - 100) См/м

-    SC8SG-R61 в диапазоне (10-1 - 100) См/м

-    SC42-EP04, SC42-FP04, SC42-EP18, SC42-TP04 в диапазоне (св. 10-3 - 10)

См/м

Пределы допускаемой основной приведенной погрешности измерений удельной электрической проводимости для индуктометрических сенсоров в диапазоне (0 - 0,01) См/м, %

± 4

Пределы допускаемой основной относительной погрешности измерений удельной электрической проводимости для индуктометрических сенсоров в диапазоне (св. 0,01 - 30) См/м, %

± 4

Предел допускаемой дополнительной погрешности измерений (рН, ОВП, удельной электрической проводимости, массовой концентрации кислорода), обусловленной изменением температуры окружающей среды на каждые 10°С, в долях от основной погрешности, не более Г абаритные размеры электронного блока, мм, не более Масса электронного блока, кг, не более Потребляемая мощность, Вт, не более

0,2

165x165x161

2

11

Условия применения:

-    температура окружающей среды, °С

от минус 20 до плюс 55 от 10 до 95

-    относительная влажность, %

Знак утверждения типа

наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор FLEXA модель FLXA21 в комплекте с сенсорами (в соответствии с заказом):

-    индуктометрические серии ISC40;

-    кондуктометрические серий SC4A, SC4AJ, SC8SG, SC210G, SC42, SX42, CON-DUCELL;

-    рН/ОВП серий DPA405, DPA485, DPAS405, DPAS485, FU20, FU20F, FU24, FU24F, HA405, HA485, HF405, OR8EFG, OR8ERG, PH20, PH8EFP, PH8ERP, SB20, SC21, SC21C, SC21D, SC29, SC24V, SC25V, SC25F, SC29C, SC29D, SM21, SM21D, SM29, SM29C, SM29D, SM60, SM60D, SR20, SR20D, Chemotrode, Fermotrode, Mecotrode, Polilyte, Policlave, Easyferm plus;

-    растворенного кислорода серий DO30G, DO70G, Oxygold, Oxyferm.

Комплект ЗИП.

Комплект технической документации.

Методика поверки.

Поверка

осуществляется по документу МП 60158-15 "Инструкция. Анализаторы FLEXA модель FLXA21. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 ноября 2014 г.

Основные средства поверки:

-    поверочные газовые смеси (ГСО-ПГС) кислород-азот № 10253-2013;

-    стандарт-титры для приготовления рабочих эталонов рН 2-го разряда, ГОСТ 8.120-99;

-    стандарт-титры окислительно-восстановительного потенциала, ТУ 2642-00402567567-2008;

-    эталонные растворы удельной электрической проводимости 2-го разряда, ГОСТ 8.722-2010;

-    катушки или магазины сопротивлений, кл. 0,5, диапазон (250 - 10) кОм, (2500 - 100) кОм, (1000 - 100) кОм.

Сведения о методах измерений

изложены в руководстве по эксплуатации "Анализаторы FLXA21 модель FLXA21".

Нормативные документы, устанавливающие требования к анализаторам FLEXA модель FLXA21

техническая документация фирмы-изготовителя "Yokogawa Electric Corporation", Япония, техническая документация фирмы-изготовителя "Yokogawa Electric Asia Pte. Ltd.", Сингапур, техническая документация фирмы-изготовителя "Yokogawa Europe B.V.", Нидерланды.

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;

-    осуществление деятельности в области охраны окружающей среды.
