Государственный реестр средств измерений

Шумомеры NL-27, NL-42, NL-52, NL-62, 60163-15

60163-15
Шумомеры NL-27, NL-42, NL-52, NL-62 (далее - шумомеры) предназначены для измерений уровня звука.
Карточка СИ
Номер в госреестре 60163-15
Наименование СИ Шумомеры
Обозначение типа СИ NL-27, NL-42, NL-52, NL-62
Изготовитель Компания "Rion Co., Ltd.", Япония
Год регистрации 2015
Срок свидетельства 07.02.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Шумомеры NL-27, NL-42, NL-52, NL-62 (далее - шумомеры) предназначены для измерений уровня звука.

Описание

Конструктивно шумомер выполнен в пыле- и водонепроницаемом* пластиковом корпусе, в котором размещены электронные платы, клавиатура управления и TFT-дисплей. В нижней части корпуса шумомеров NL-42, NL-52, NL-62 расположены разъём ввода/вывода аналоговых и цифровых сигналов RS-232C, разъёмы выхода сигнала постоянного и переменного тока, порт USB-mini для подключения к ПЭВМ, слот для установки карты памяти SD, разъём питания. У шумомеров NL-27 внешний разъём расположен в правой части корпуса, в нём объединены разъем выхода сигнала постоянного и переменного тока и порт USB (этот разъем может использоваться только поочередно).

В верхней части корпуса шумомера расположен разъём, к которому подключён микрофонный предусилитель с У'' преполяризованным конденсаторным микрофоном. Возможно подключение микрофона с предусилителем к шумомеру через удлинительный кабель*.

Принцип действия шумомеров основан на преобразовании микрофоном поступающего акустического сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.

Информация о режиме работы и результаты измерений отображаются на дисплее. Шу-момеры имеют встроенную память для хранения внутреннего программного обеспечения (ПО), а также внешнюю память* на заменяемых картах памяти для записи и хранения непосредственно результатов измерений, которые могут быть переданы в ПЭВМ.

Шумомеры измеряют:

-    уровень звука с частотными коррекциями A, C, G**, Z* и временными характеристиками F, S, I**;

-    максимальный и минимальный* уровни звука;

-    пиковый уровень звука;

-    эквивалентный непрерывный уровень звука;

-    уровень звукового воздействия.

В качестве дополнительных опций*, возможно добавление программных функций цифрового октавного, 1/3-октавного и БПФ анализа сигнала.

Питание шумомеров NL-42, NL-52, NL-62 может осуществляться от четырёх щелочных элементов или аккумуляторов типа АА, а также от внешнего источника питания постоянного тока (блока питания); питание шумомеров NL-27 осуществляется от двух щелочных элементов типа ААА.

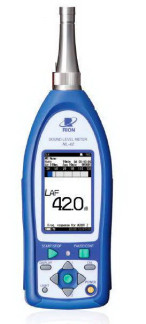

Внешний вид шумомеров с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Примечания: * кроме NL-27;

** только для NL-62.

NL-42    NL-52    NL-62    NL-27

Рисунок 1

Программное обеспечение

Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) ПО, оно устанавливается при изготовлении шумомера и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NX

Номер версии (идентификационный номер) ПО

ver.1.1 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Метрологически значимая часть ПО шумомеров и измеренные данные не требуют специальных средств защиты.

Метрологически значимая часть ПО шумомеров и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства шумомеров, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Наименование характеристики

Значение характеристики

NL-27

NL-42

NL-52

NL-62

Диапазон измерений уровня звукового давления (частотная коррекция А), дБ

от 30 до 137

от 25 до 138

Рабочий диапазон частот, Гц

от 20 до 8000

от 20 до 20000

от 1 до 20000

Пределы допускаемой погрешности измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ

± 1,0

± 0,7

± 0,7

Частотные коррекции

А, С

А, С, Z

А, С, Z, G

Временные характеристики

S, F

S, F, I

Уровень собственных шумов (частотная коррекция А), дБ, не более

19

17

Класс точности по ГОСТ 17187-2010

2

1

1

Электропитание

2 элемента типа ААА

-    4 элемента типа АА;

-    блок питания постоянного тока напряжением от 5 до 7 В

Масса (с элементами питания), кг, не более

0,1

0,4

Г абаритные размеры (высотахширинахтолщина), мм, не более

120x63x24

250x75x33

255x75x33

Рабочие условия эксплуатации:

-    температура окружающего воздуха,°С

-    относительная влажность воздуха (при температуре 30 °С), %

от минус 10 до плюс 50 от 5 до 90

Знак утверждения типа

наносится на переднюю панель шумомера в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3. Таблица 3

Обозначение

Количество, штук

Шумомер

NL-27

NL-42

NL-52

NL-62

1

^'' конденсаторный микрофон

UC-52

UC-52

UC-59

UC-59L

1

Микрофонный

предусилитель

встроен

ный

NH-24

NH-25

NH-26

1

Ветрозащитный экран для микрофона

1

Карта памяти SD - 512 МБ (кроме NL-27)

1

Контейнер для хранения (кроме NL-27)

1

Щелочной элемент питания:

-    NL-42, NL-52, NL-62;

-    NL-27.

4

2

Руководство по эксплуатации

1

Поверка

осуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки».

Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F + 0,004) Гц, где F - значение устанавливаемой частоты;

-    калибратор акустический 4231 (рег. № 15388-96), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ± 0,2 дБ.

Сведения о методах измерений

1    «Шумомеры NL-42, NL-52. Руководство по эксплуатации».

2    «Шумомеры NL-62. Руководство по эксплуатации».

3    «Шумомеры NL-27. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к шумомерам NL-27, NL-42, NL-52, NL-62

1    ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».

2    ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
