| Номер в госреестре | 60166-15 |
| Наименование СИ | Вискозиметры чашечные |
| Обозначение типа СИ | Константа ВЗ |
| Изготовитель | Общество с ограниченной ответственностью «К-М» (ООО «К-М»), г. Санкт-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 17.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры чашечные Константа ВЗ (далее - вискозиметры) предназначены для измерения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов, а также ньютоновских или приближающихся к ним жидкостей.
Принцип действия вискозиметров Константа ВЗ основан на определении времени истечения объема жидкости через калиброванное сопло под действием силы тяжести.
Вискозиметры Константа ВЗ выпускаются в следующих модификациях:
Константа ВЗ-1(2,5), Константа ВЗ-1(5,4), Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-БШ5Э211№4, Константа ВЗ-К02431№3, Константа ВЗ-К02431№4, Константа ВЗ-К02431№5, Константа ВЗ-К02431№6, Константа ВЗ-Богё№1, Константа ВЗ-Богё№2, Константа ВЗ-Богё№3, Константа ВЗ-Богё№4, Константа ВЗ-Богё№5.
Вискозиметры Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) представляют собой измерительный резервуар цилиндрической формы, переходящий внизу в полый конус с несъёмным соплом, жестко соединённый с внешним резервуаром для термостатирующей жидкости, в нижней части которого устанавливаются регулируемые ножки. На внутренней цилиндрической поверхности измерительного резервуара имеется кольцевая проточка ограничивающая уровень налива испытуемого материала. Вискозиметры Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметры Константа ВЗ-БШ53211№4, Константа ВЗ-4 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-0Ш53211№4 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами DIN 53211-87. Вискозиметры Константа ВЗ-4 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметр Константа ВЗ-246 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел из комплекта вискозиметра, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-246 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметры Константа ВЗ-К02431№3, №4, №5, №6 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъемным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-К02431№3, №4, №5, №6 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами ISO 2431.
Вискозиметры Константа ВЗ-Богё№1, №2, №3, №4, №5 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъемным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-Богё№1, №2, №3, №4, №5 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами ASTM D1200-10.

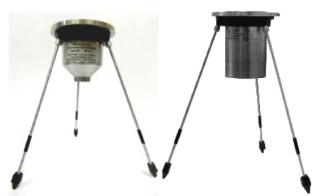

Общий вид вискозиметров приведен на рисунке 1.
Константа B3-Ford№1, №2, №3, №4, №5 Константа B3-ISO2431№3, №4, №5, №6
Константа ВЗ-1(2,5); Константа B3-DIN53211№4;
Константа ВЗ-1(5,4) Константа ВЗ-4;
Константа ВЗ-246
Рисунок 1 - Внешний вид вискозиметров
Время истечения, поправочный коэффициент времени истечения контрольной жидкости, предел допускаемой относительной погрешности измерения времени истечения, характеристики сопла и резервуара представлены в табл. 1.
| Обозначение модификации | Время исте чения, с | Поправочный коэффициент времени истечения контрольной жидкости | Пределы допускаемой относительной погрешности измерения времени истечения, %, не более | Характеристики сопла | Характеристики резервуара | |||
| диаметр отверстия, мм | глубина отверстия, мм | высота, мм | внутренний диаметр цилиндрической части, мм | высота от верхнего края до верхней кромки сопла, мм | ||||
| Константа ВЗ-1(2,5) | 12-150 | 0,9...1,1 | - | 2,500±0,025 | 14,5±0,1 | 19,8±0,1 | 51,0±0,2 | 78,3±0,1 |
| Константа ВЗ-1(5,4) | 5-200 | 0,9...1,1 | - | 5,400±0,025 | 15,5±0,1 | 19,8±0,1 | 51,0±0,2 | 78,3±0,1 |
| Константа ВЗ-246 | 70-300 12-200 20-200 | - | ±3 | 2,000±0,012 4,000±0,015 6,000±0,015 | 4,000±0,015 | 4,0±0,1 | 50,0±0,1 | 68,0±0,1 |
| Константа ВЗ-4 | 12-200 | 0,9...1,1 | - | 4,000±0,015 | 4,000±0,015 | 4,0±0,1 | 50,0±0,1 | 68,0±0,1 |
| Константа ВЗ-БШ53211№4 | 25-150 | - | ±4 | 4,000±0,015 | 4,00±0,02 | 4,0±0,1 | 50,0±0,1 | 68,0±0,1 |
| Константа ВЗ-1Б02431№3 | 30-100 | - | ±3 | 3,000±0,012 | 20,00±0,05 | 21,3±0,1 | 50,0±0,1 | 61,7±0,1 |
| Константа ВЗ-1Б02431№4 | 30-100 | - | ±3 | 4,000±0,015 | 20,00±0,05 | 21,0±0,1 | 50,0±0,1 | 61,7±0,1 |
| Константа ВЗ-1Б02431№5 | 30-100 | - | ±3 | 5,000±0,015 | 20,00±0,05 | 20,7±0,1 | 50,0±0,1 | 61,7±0,1 |
| Константа ВЗ-1Б02431№6 | 30-100 | - | ±3 | 6,000±0,015 | 20,00±0,05 | 20,4±0,1 | 50,0±0,1 | 61,7±0,1 |
| Константа ВЗ-Богё№1 | 55-100 | - | ±10 | 1,900±0,012 | 3,30±0,02 | 8,4±0,1 | 50,8±0,1 | 60,2±0,1 |
| Константа ВЗ-Богё№2 | 40-100 | - | ±10 | 2,500±0,012 | 3,30±0,02 | 8,4±0,1 | 50,8±0,1 | 60,2±0,1 |
| Константа ВЗ-Богё№3 | 20-100 | - | ±10 | 3,400±0,015 | 5,10±0,02 | 10,2±0,1 | 50,8±0,1 | 60,2±0,1 |
| Константа ВЗ-Богё№4 | 20-100 | - | ±10 | 4,100±0,015 | 5,10±0,02 | 10,2±0,1 | 50,8±0,1 | 60,2±0,1 |
| Константа ВЗ-Богё№5 | 20-100 | - | ±10 | 5,200±0,015 | 5,10±0,02 | 10,2±0,1 | 50,8±0,1 | 60,2±0,1 |
Рабочая температура вискозиметра и образца жидкости, °С:
- вискозиметры Константа ВЗ-1(2,5), Константа ВЗ-1(5,4), Константа
ВЗ-246, Константа ВЗ-4 20,0±0,2
- вискозиметры Константа B3-DIN53211№4, Константа B3-ISO2431№3,
Константа B3-ISO2431№4, Константа B3-ISO2431№5, Константа B3-ISO2431
23,0±0,5
25,0±0,2
100±1
150x150
- вискозиметры Константа B3-Ford№1, Константа B3-Ford№2,
Константа B3-Ford№3, Константа B3-Ford№4, Константа B3-Ford№5
Вместимость резервуара вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа B3-DIN53211№4, см3
Габаритные размеры вискозиметров Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) с внешним резервуаром без штатива, мм, не более (диаметрх высота)
Габаритные размеры вискозиметров Константа ВЗ-246, Константа ВЗ-4,
Константа B3-DIN53211№4, Константа B3-ISO2431№3, Константа B3-ISO2431№4, Константа B3-ISO2431№5, Константа B3-ISO2431№6,
Константа B3-Ford№1, Константа B3-Ford№2, Константа B3-Ford№3,
Константа B3-Ford№4, Константа B3-Ford№5 без штатива, мм, не более (диаметрхвысота) 95x95
Масса вискозиметров Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) с внешним резервуаром, крышкой и штоком без упаковки и штатива, кг, не более 0,5
Масса вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа B3-DIN53211№4, Константа B3-ISO2431№3, Константа B3-ISO2431№4,
Константа B3-ISO2431№5, Константа B3-ISO2431№6, Константа B3-Ford№1, Константа B3-Ford№2, Константа B3-Ford№3, Константа B3-Ford№4, Константа B3-Ford№5 без упаковки и штатива, кг, не более 0,41 Средняя наработка на отказ, ч, не менее 5000
Средний срок службы, лет 5
наносится на титульный лист Руководства по эксплуатации типографским методом.
В комплект поставки входят:
1. Вискозиметр Константа ВЗ
1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
2. Штатив
3. Упаковочный футляр
4. Руководство по эксплуатации
5. Методика поверки
осуществляется в соответствии с документом 436-113-2014 МП «Вискозиметры чашечные Константа ВЗ. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург»
10.12.2014 г.
Перечень эталонов, применяемых при поверке:
- градуировочные жидкости, аттестованные в соответствии с требованиями МИ 1289-86;
- цилиндр мерный по ГОСТ 1770-74, вместимость 50 и 100 см3, исполнение 1, КТ 1;
- термометр лабораторный ТЛ-19 по ГОСТ 2045-71, 10 - 35 °С, ЦД шкалы 0,1 °С;
- секундомер механический Агат, 30 мин, КТ 2;
- калибры-пробки соответствующего диаметра 9 квалитета точности по ГОСТ 14807-69 и ГОСТ 21401-75;
- микрометр МК-25, КТ 2, 0 - 25 мм, ЦД 0,01 мм по ГОСТ 6507-90.
Сведения о методах измерений приведены в разделе 3 Руководства по эксплуатации вискозиметров, ГОСТ 8420-74, ISO 2431:2011, ASTM D 1200-10, DIN 53211-87.
Нормативные и технические документы, устанавливающие требования к вискозиметрам чашечным Константа ВЗ
1. ГОСТ 8.025-96 «Государственная поверочная схема для средств измерений вязкости жидкостей».
2. ГОСТ 9070-75 «Вискозиметры для определения условной вязкости лакокрасочных материалов».
3. ГОСТ 8420-74 «Материалы лакокрасочные. Методы определения условной вязкости».
4. ISO 2431:2011 «Краски и лаки. Метод определения времени истечения с использованием воронок».
5. ASTM D 1200-10 «Standard Test Method for Viscosity by Ford Viscosity Cup».
6. ASTM D 5125-10 «Стандартный метод определения вязкости красок и родственных материалов с помощью чашек IS0 для испытаний на текучесть».
7. DIN 53211-87 «Paints, varnishes and similar coating materials; determination of flow time using the DIN flow cup».
8. ТУ 4215-102-27449627-2013 «Вискозиметры чашечные Константа ВЗ. Технические условия».
