Государственный реестр средств измерений

Дефектоскопы лазерно-ультразвуковые УДЛ-2М, 60172-15

60172-15
Дефектоскопы лазерно-ультразвуковые УДЛ-2М (далее - дефектоскопы) предназначены для прецизионных измерений скорости продольных ультразвуковых волн в образцах различных конструкционных материалов (металлов, сплавов, керамик, пластмасс, композитных материалов) при одностороннем доступе к объекту контроля.
Карточка СИ
Номер в госреестре 60172-15
Наименование СИ Дефектоскопы лазерно-ультразвуковые
Обозначение типа СИ УДЛ-2М
Изготовитель ООО "Линкс 2000", г.Москва
Год регистрации 2015
Срок свидетельства 19.03.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы лазерно-ультразвуковые УДЛ-2М (далее - дефектоскопы) предназначены для прецизионных измерений скорости продольных ультразвуковых волн в образцах различных конструкционных материалов (металлов, сплавов, керамик, пластмасс, композитных материалов) при одностороннем доступе к объекту контроля.

Описание

Принцип действия дефектоскопа УДЛ-2М основан на лазерном термооптическом возбуждении наносекундных ультразвуковых импульсов продольных акустических волн в специальном широкополосном оптико-акустическом преобразователе и измерении скорости распространения этих импульсов в исследуемом образце при одностороннем доступе преобразователя к образцу. Используется время-пролетный метод измерений - по известной толщине образца и измеряемой разности времен прихода на пьезоприемник преобразователя зондирующего ультразвукового импульса и сигнала, отраженного от тыльной поверхности образца, рассчитывается скорость продольных ультразвуковых волн в образце.

Методика обработки сигналов основана на спектральном анализе и обратной фильтрации (деконволюции) ультразвукового сигнала, прошедшего в образец и отраженного от его тыльной поверхности, с зондирующим (опорным) сигналом оптико-акустического преобразователя.

Дефектоскоп включает в себя:

-    оптоэлектронный блок, в состав которого входит импульсный Nd:YAG-лазер с диодной накачкой, модуляцией добротности и высокой частотой повторения импульсов, предназначенный для термооптического возбуждения широкополосных ультразвуковых сигналов и аналого-цифровой преобразователь (АЦП);

-    широкополосные оптико-акустические преобразователи ПЛУ-6П-02 (основной), ПЛУ-6Н-02 (дополнительный), предназначенные для ультразвукового облучения контролируемого образца и пьезоэлектрической регистрации рассеянных акустических сигналов в широкой полосе частот;

-    оптоволоконный кабель для передачи лазерного излучения в оптико-акустический преобразователь;

-    информационно-измерительный комплекс, включающий в себя систему цифровой записи и накопления информации на базе персонального компьютера типа «Ноутбук». Комплекс предназначен для организации автоматизированного сбора, математической обработки сигналов и отображения результатов измерений на мониторе компьютера;

-    кабель USB-2.0 для связи аналого-цифрового преобразователя оптико-электронного блока с информационно-измерительным комплексом;

-    специализированное программное обеспечение (ПО)

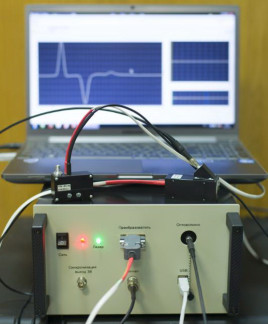

Фотография общего вида дефектоскопов представлена на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

На информационно-измерительный комплекс устанавливается специализированное ПО, которое выполняет функции считывания, запоминания, математической обработки и представления результатов на экране монитора, а также интерактивного управления обработкой результатов и создания документа контроля.

ПО позволяет осуществлять:

-    вывод сигнала на экран компьютера в реальном режиме времени;

-    сохранение данных выходных сигналов в файле и чтение их из текстового файла;

-    цифровую фильтрацию и накопление сигнала;

-    перенос данных контроля в другие приложения;

-    работу в интерактивном режиме с помощью эргономичного пользовательского интерфейса.

Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.

Таблица 1_

Идентиф икационное наименование ПО

Номер версии (идентификационны й номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

DSV

v.1.1.0.1 и выше

-

-

Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

Наименование характеристики

Значение

Диапазон частот, МГц

От 0,1 до 15

Диапазон толщин объектов контроля по стали, мм

От 1 до 100

Диапазон измеряемых значений скорости распространения продольных ультразвуковых волн, м/с

От 0,1-103 до 99-103

Пределы допускаемой относительной погрешности измерения скорости распространения продольных ультразвуковых волн, %

± 1

Диаметр ультразвукового пучка, мм

От 3 до 4

Частота повторения импульсов, кГц, не менее

0,5

Производительность, измерение в с, не менее

5

Г абаритные размеры, длина х высота х ширина, мм, не более

435 х 135 х 305

Масса оптоэлектронного блока дефектоскопа, кг, не более

25

Питание осуществляется от сети переменного тока с

-    напряжением, В

-    частотой, Гц

~220+33 50 ± 1,25

Потребляемая мощность, Вт, не более

250

Условия эксплуатации:

Температура окружающей среды, оС

Относительная влажность воздуха при температуре плюс 25 оС, %

От плюс 15 до плюс 35 От 50 до 80

Знак утверждения типа

Знак утверждения типа наносится на оптоэлектронный блок дефектоскопа методом наклеивания этикетки и на титульный лист руководства по эксплуатации методом печати.

Наименование

Количество

1

Оптоэлектронный блок

1 шт.

2

Оптоволоконный кабель, длина 1,5 м

1 шт.

3

Широкополосный оптико-акустический преобразователь ПЛУ-6П-02

1 шт.

4

Широкополосный оптико-акустический преобразователь ПЛУ-6Н-02

*

5

Информационно-измерительный комплекс в составе персонального компьютера типа «Ноутбук» в комплекте с адаптером электропитания и «мышью»

1 компл.

6

Соединительный кабель связи портов USB2.0 АЦП и компьютера, длина 1,5 м

1 шт.

7

Микрометр электронный

1 шт.

8

Штангенциркуль электронный

1 шт.

9

Мера скорости ультразвука (МСУ-ДР-10)

1 шт.

10

Мера скорости ультразвука (МСУ-ОС-10)

1 шт.

11

Мера скорости ультразвука (МСУ-КВ-10)

1 шт.

12

Паспорт

1 экз.

13

Руководство по эксплуатации

1 экз.

14

Методика поверки

1 экз.

* -

Поставляется по дополнительному заказу

Поверка

осуществляется согласно методике поверки МП 019.Д4-14 «ГСИ. Дефектоскопы лазерноультразвуковые УДЛ-2М. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2014 г.

Основные средства поверки:

Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).

Сведения о методах измерений

Сведения о методах измерений приведены в разделе 6 руководства по эксплуатации «Дефектоскоп лазерно-ультразвуковой УДЛ-2М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дефектоскопам лазерно-ультразвуковой УДЛ-2М

1    ГОСТ Р 8.756-2011. ГСИ. Государственная поверочная схема для средств измерений скорости распространения продольных ультразвуковых волн в твердых средах.

2    Дефектоскоп лазерно-ультразвуковой УДЛ-2М. Технические условия. 427610-00118431500-2006.

Рекомендации к применению

При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
