| Номер в госреестре | 60174-15 |
| Наименование СИ | Счетчики электрической энергии электронные однофазные |
| Обозначение типа СИ | B21 |
| Изготовитель | "ABB AB, Meters", Швеция |
| Год регистрации | 2015 |
| Срок свидетельства | 19.03.2020 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии электронные однофазные B21 (далее - счётчики) предназначены для измерений активной, а также активной и реактивной энергии в однофазных цепях электрической энергии, с прямым подключением к измерительным цепям (непосредственным).
Принцип действия счетчиков основан на использовании специализированной микросхемы, которая осуществляет перемножение входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной и реактивной электрической энергии. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 900.
Счётчики имеют жидкокристаллический дисплей (далее - ЖКИ), отображающий суммарное количество электроэнергии, прошедшей через счётчик, а также телеметрический выход, гальванически развязанный от остальных цепей счётчика, предназначенный для поверки или для подключения к системам автоматизированного учета.
Запоминающее устройство счётчиков выполнено на базе энергонезависимой памяти и позволяет сохранить информацию энергопотребления при отключении источника питания. В счётчиках энергонезависимая память организована в виде нескольких регистров, в которых хранятся данные по каждому тарифу. Переключение тарифов производится с помощью внешнего тарификатора (только для версии Silver). На ЖКИ дисплее непрерывно индицируется значение потреблённой электроэнергии и номер действующего тарифа. Индикация других величин осуществляется по команде.
Пакетный способ передачи данных на основе протоколов M-Bus или Modbus RTU (RS-485) позволяет осуществлять прием и передачу отдельных параметров и команд. Для защиты от несанкционированного доступа предусмотрен контроль за изменениями параметров счетчика.
На ЖКИ счетчика происходит последовательное отображение измеренной электрической энергии (в единицах кВт-ч, кварч) - шестиразрядное число.
Во всех счётчиках в качестве датчика тока используются трансформаторы тока. Счетчики имеют низкий порог чувствительности и линейную характеристику на всем диапазоне измерений.
Счётчики предназначены для эксплуатации внутри помещений. Они могут применяться автономно или в составе автоматизированной системы сбора данных о потребляемой электроэнергии.
В случае выхода ЖК-дисплея счетчика из строя информацию можно считать посредством встроенного интерфейса связи (в зависимости от модели счетчика) с использованием Ethernet-шлюза G13.

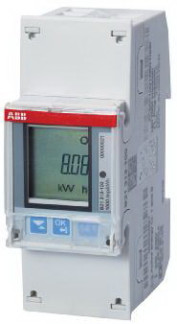

Фото внешнего вида счетчика представлено на рисунке 1
В зависимости от исполнений счётчики выпускаются нескольких модификаций.
| B | 2 | 1 | |
| Корпус - 2 DIN -модуля | B | ||
| тип электронной платы | 2 | ||
| 1-фазное прямое подключение | 1 |
1 1 2
2 0 0
уровень функциональности - Сталь уровень функциональности - Бронза уровень функциональности - Серебро
1
2
3
Класс точности
1
Активная энергия ( реакт. кл 2)
Интерфейс - только ИК-порт 1 Интерфейс - RS-485 2 Интерфейс - M-Bus 3 Интерфейс - Zigbee + RS-485 4 Интерфейс - Zigbee + M-Bus 5 Интерфейс - только Zigbee_6
Сертификация и поверка в России_200
Клеймо энергоснабжающей организации
Клеймо поверителя наносится на боковую поверхность прибора в виде наклейки и дублируется в паспорте, в разделе «свидетельство о поверке»
Счетчики имеют расширенные функции. Наличие функций представлено в таблице 1 Таблица 1.
| Название типа серии | Функции | Класс точности при измерении активной / реактивной электроэнергии |
| Сталь | - измерение активной энергии; - импульсный либо сигнальный выход | 1 |
| Бронза | В дополнение к серии «Сталь»: - измерение энергии в 2-х направлениях - измерение реактивной энергии | 1/2 |
| Серебро | В дополнение к серии «Бронза»: - тарифы, управляемые посредством входов/выходов или по каналу связи; - дополнительные два входа и выхода, - дополнительный обнуляемый регистр энергии | 1/2 |
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения, установленного в счетчиках электрической энергии электронных однофазных B21 приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО B21 | B21-X* firmware | B10.2.0 | E7787612 | CRC-32 |
где *Х-модификация счетчика
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.
Основные технические характеристики представлены в таблице 3. Таблица 3
| Тип включения счётчика | Счетчик прямого включения B21 |
| Класс точности по активной энергии ГОСТ 31819.21-2012 | 1 |
| Класс точности по реактивной энергии ГОСТ 31819.23-2012 | 2 |
| Номинальная частота, Гц | 50 или 60 |
| Номинальное напряжение, В Рабочий диапазон напряжений, % | 220-240 (от -20 до +15) ^ом |
| Базовый ток, А | 5 |
| Максимальный ток, А | 65 |
| Стартовый ток (порог чувствительности), не более, мА | 20 |
| Потребляемая мощность на фазу, не более: - по цепи напряжения, В • А (Вт) - по цепи тока, ВА | 0,9 (0,4) 0,014 |
| Постоянная импульсного выхода счётчика, имп./кВт-ч (имп/квар-ч) | 1-999999 |
| Постоянная светодиодного выхода счётчика, имп./кВт-ч (имп/квар-ч) (Частота светодиодного индикатора) | 1000 |
| Длительность импульса светодиода, не менее, мс | 40 |
| Длительность хранения информации при отключении питания, не менее, лет | 20 |
| Диапазон напряжений подаваемый на входы Т1 и Т2 для переключения тарифов для счётчиков с внешним тарификатором, В - 1 тариф - 2 тариф - 3 тариф - 4 тариф | вход Т1 и Т2: 0 - 12 В (перем./пост) вход Т1: 0 - 12 В (перем./пост), вход Т2: 57 - 240 В (пер.), 24240 В (пост.) вход Т1: 57 - 240 В (пер.), 24-240 В (пост.), вход Т2: 0 - 12 В (пер./пост), вход Т1 и Т2: 57 - 240 В(перем.), 24-240 В (пост.) |
| Диапазон предельных рабочих температур, °С | от минус 40 до +70 |
| Диапазон температур хранения и транспортировки, °С | от минус 40 до +85 |
| Средняя наработка на отказ, не менее, ч | 200000 |
| Средний срок службы, не менее, лет | 20 |
| Масса, не более, г | 150 |
| Г абаритные размеры (длина; ширина; высота), не более, мм | 35; 97; 65 |
Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
В комплект поставки входят:
- счетчик,
- паспорт (ПС.СЧ B21B23B24-14),
- руководство по монтажу и эксплуатации (РСЧ B21-14),
- коробка упаковочная.
Примечание: для организаций, производящих поверку счетчиков, высылается методика поверки (МП. СЧ B21-14).
осуществляется по документу МП. СЧ B21-14 «Счетчики электрической энергии электронные однофазные B21 Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2014 г.
Перечень основного оборудования, необходимого для поверки:
- поверочная установка ЦУ 6800 с эталонным счетчиком класса точности 0,2.
- универсальная пробойная установка УПУ-10.
- секундомер СДСпр-1.
Методика измерений на счетчики электрической энергии электронные однофазные B21 приведена в «Счетчики электрической энергии электронные однофазные B21. Руководство по монтажу и эксплуатации» (РСЧБ21-14).
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии электронным однофазным B21
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.21-2012 (МЭК 62053-21:2003), "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
ГОСТ Р МЭК 61107-2001 "Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными".
при осуществлении торговли и учете количества энергетических ресурсов.
