| Номер в госреестре | 60177-15 |
| Наименование СИ | Преобразователи давления и температуры измерительные |
| Обозначение типа СИ | МТУ |
| Изготовитель | ООО "Грант-Софт", г.Уфа |
| Год регистрации | 2015 |
| Срок свидетельства | 19.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления и температуры измерительные МТУ (далее - преобразователи) предназначены для измерения давления и температуры жидкостей и газов на различных технологических установках.
Преобразователи представляют собой корпус, внутри которого установлены датчик давления, электронная плата и батарейный отсек (элемент питания). Датчик температуры может быть выносной съемный и несъемный или установлен в корпусе преобразователя.
В зависимости от исполнения связь преобразователя с внешним устройством возможна посредством проводного интерфейса USB или при помощи радиоканала.
Питание электронных компонентов осуществляется от литий-тионилхлоридных элементов питания типоразмера С напряжением 3,6 В.
Преобразователи осуществляют преобразование значений давления, температуры в цифровые коды, которые регистрируются в их электронной памяти.
Преобразователи выпускаются во взрывозащищенном или общепромышленном исполнении. Маркировка взрывозащиты «1Ех1ЬПВТ4».
Преобразователи имеют исполнения, отличающиеся по функциональным
особенностям.
Функциональные особенности преобразователей представлены в таблице 1. Таблица 1
| Исполнение преобразователя | Особенность |
| МТУ-04 | Базовое исполнение |
| МТУ-06 | Исполнение с индикатором |
| МТУ-07 | Компактное исполнение |

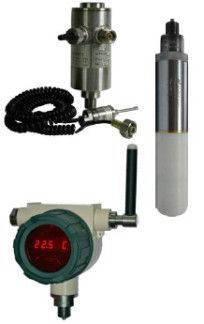

Внешний вид преобразователей представлен на рисунке 1.
После обозначения исполнения преобразователи имеют цифровое и буквенное обозначение.
Первая цифра определяет тип питания и передачи данных - дистанционный или автономный.
Вторая цифра определяет наличие и тип термометра - в корпусе, выносной несъемный, выносной съемный.
Буква «R» определяет наличие радиоканала для передачи данных.
Буква «I» определяет наличие индикатора.
Далее числовыми значениями обозначается верхний предел измерения давления и приведенная погрешность канала измерения давления.
в)
а) преобразователь МТУ-04; б) преобразователь МТУ-06; в) преобразователь МТУ-07
Программное обеспечение «МТУ» является метрологически значимым. Его можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО «МТУ» устанавливается в энергонезависимую память микроконтроллера преобразователей в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра преобразователя устанавливаются в процессе первичной поверки преобразователя и указываются в паспорте на конкретный экземпляр преобразователя.
Внешнее программное обеспечение «МТУ-СИ» представляет собой программу для работы с преобразователями МТУ (далее - ПО «МТУ-СИ»).
ПО «МТУ-СИ» - программа, выполняющая следующие функции:
- отображение информации о преобразователе, в том числе и идентификационных и защитных признаков; установка времени часов преобразователя;
- задание режима работы преобразователя и запуск в работу;
- чтение данных измерений в виде кодов АЦП из энергонезависимой памяти преобразователя и преобразование их в значения измеряемых величин (давление и температуры) с использованием градуировочных коэффициентов;
- отображение данных измерений в табличном виде;
- сохранение данных измерений в текстовый файл.
В дополнение с ПО «МТУ-СИ» в комплект поставки преобразователей входит ПО «Манограф», которое используется для удобного просмотра, обработки и хранения данных измерений. Данное ПО метрологически незначимо и проверке не подлежит.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВПО «МТУ» | ж МТУ-ХХ | ХХ09** | - | - |
| «МТУ-СИ» | mtusi.exe | 1.5 | 776C1935BE720A25E76 1C39995713660 | MD5 |
Примечание: * - буква «X» зависит от исполнения преобразователя
** - номер версии метрологически значимой части ВПО «МТУ» определяют последние две цифры, в качестве букв «X» могут использоваться любые символы.
В соответствии с разделом 4.5 Р 50.2.077-2014 и на основании результатов проверок ПО «МТУ» уровень защиты ПО «МТУ» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические характеристики преобразователей МТУ приведены в таблице 3. Условия эксплуатации:
- диапазон рабочих температур, °С от минус 40 до 85
- относительная влажность при 30 °С, %, не более 98.
£
H
о
^1
о
ю
£
н
о
£
Н
о
С\
S
Н
о
С\
S
Н
о
Os
О
Ю
£
н
о
Os
О
Ю
S
н
о
С\
о
ю
S
Н
о
Os
О
Ю
S
н
о
С\
о
ю
о
ю
£
н
о
Os
О
ю
о
ю
S
Н
о
4--
О
ю
о
4--
н
РЭ
о\
и
X
с
рэ
Н
о
4--
О
ю
Н
о
4--
О
ю
я
о
Й
и
го
и
я
го
о
ю
о
ю
го
О
о\
РЭ
| СО | |
| Я | |
| о\ | |
| £ | •3 D5 |
| в | ( D |
| ' ^ н О 23 | |
Верхний предел измерений избыточного давления, МПа
о н * § ° 5 00 *3
^ о 4--
о
Диапазон измерений температуры, °С
Объем памяти, млн. точек измерения, не менее
о
"чо
о
oj tL On vP О н-
°й
О
Дискретность, с
Г абаритные размеры, мм
| 0 | 0 |
| 4-- | 4-- |
| 00 | 00 |
| X | X |
| ю | ю |
| ^1 | о |
| У* | У* |
| 0 | 0 |
| 4-- | 4-- |
| 00 | 00 |
| X | X |
| ю | ю |
| о | 00 |
| о | о ю |
Напряжение питания, В
Максимальная потребляемая мощность, Вт
н-
о
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от минус 30 до 85 °С, % от ВПИ
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур от минус 30 до 85°С, °С
Н-
©
ю
Ui
н-
о
н-
н- Я
О н-
Lm У'
н-
О
ю
Ui
н-
о
ю
Ui
н-
о
Средняя наработка на отказ, ч
Лист № 4 Всего листов 6
4--
Ui
о
о
Средний срок службы, лет
Всего листов 6
Знак утверждения типа преобразователей наносят на титульный лист руководства по эксплуатации и паспорта типографическим способом. На корпус исполнений преобразователей МТУ-04 и МТУ-06 наносят металлографическим способом, исполнений МТУ-07 - ударным.
Таблица 4
| Наименование | Обозначение | Количество | ||
| МТУ-04 | МТУ-06 | МТУ-07 | ||
| Преобразователь давления и температуры МТУ-04 | МТУ04.00.00.000 | 1 | ||
| Преобразователь давления и температуры МТУ-06 | МТУ06.00.00.000 | 1 | ||
| Преобразователь давления и температуры МТУ-07 | МТУ07.00.00.000 | 1 | ||
| Кабель интерфейсный КИ-04Ех | КИ05.00.00.000 | 1 | ||
| Диск с ПО | «МТУ-СИ» | 1 | ||
| Диск с ПО | «Манограф» | 1 | ||
| Паспорт | МТУ04.00.00.000ПС | 1 | ||
| МТУ06.00.00.000ПС | 1 | |||
| МТУ07.00.00.000ПС | 1 | |||
| Руководство по эксплуатации | МТУ04.00.00.000РЭ | 1 | ||
| МТУ06.00.00.000РЭ | ||||
| Методика поверки | МТУ06.00.00.000МП | 1 | ||
| Комплект ЗИП* | 1 | |||
| * согласно комплекту поставки в зависимости от конструктивного исполнения | ||||
Осуществляется по документу МТУ06.00.00.000МП «Преобразователи давления и температуры измерительные МТУ. Методика поверки», утвержденному ФБУ «ЦСМ Республики Башкортостан» 04 февраля 2015 г.
Перечень основных средств поверки приведен в таблице 5. Таблица 5
| Манометр грузопоршневой | МП-600 | (1-60) МПа, КТ 0,02 |
| Манометр грузопоршневой | МП-2500 | (5-250) МПа, КТ 0,05 |
| Термостат низкотемпературный | KRIO-ВТ | от минус 30 до 100 °С |
| Термометр лабораторный электронный | ЛТ-300 | от минус 50 до 300 °С ±0,05/±0,2 °C |
| Персональный компьютер с программным обеспечением «МТУ-СИ» | ||
| Трубка металлическая |
Допускается применение других средств измерения, контроля и испытаний с характеристиками, не хуже указанных.
Сведения о методиках (методах) измерений приведены в документах:
1. МТУ04.00.00.000РЭ «Преобразователи давления и температуры МТУ-04. Руководство по эксплуатации»
2. МТУ06.00.00.000РЭ «Преобразователи давления и температуры МТУ-06 и МТУ-07. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к преобразователям давления и температуры измерительным МТУ
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i».
ГОСТ Р 51330.0-99 Электрооборудования взрывозащищенное. Часть 0. Общее требования.
ГОСТ Р 51330.10-99 Электрооборудования взрывозащищенное. Часть 11. Искробезопасная электрическая цепь «i».
ТУ 4212-005-82025857-2014 Преобразователи давления и температуры измерительные МТУ. Технические условия.
Вне сферы государственного регулирования
| Зарегистрировано поверок | 310 |
| Поверителей | 20 |
| Актуальность данных | 18.11.2024 |
