| Номер в госреестре | 60177-21 |
| Наименование СИ | Преобразователи давления и температуры измерительные |
| Обозначение типа СИ | МТУ |
| Изготовитель | Общество с ограниченной ответственностью "Грант-Софт" (ООО "Грант-Софт"), г. Уфа |
| Год регистрации | 2021 |
| Срок свидетельства | 16.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления и температуры измерительные МТУ (далее -преобразователи) предназначены для измерения избыточного давления и температуры жидкостей и газов на различных технологических установках.
Принцип действия преобразователей МТУ при измерении давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (ЧЭ) датчика давления. С ЧЭ, представляющего собой интегральный тензометрический преобразователь давления, сигнал в виде напряжения поступает на вход аналого-цифрового преобразователя (АЦП).
Принцип действия преобразователя при измерении температуры основан на использовании зависимости сопротивления платинового термопреобразователя сопротивления от температуры. Сопротивление термопреобразователя преобразуется в напряжение, поступающее на вход АЦП.
Управление работой АЦП осуществляется микроконтроллером, который задает режим работы аналого-цифрового преобразователя и обрабатывает полученные от него данные, которые затем записываются в энергонезависимую память преобразователя.
Преобразователи представляют собой корпус, внутри которого установлены датчик давления, электронная плата и батарейный отсек (элемент питания). Датчик температуры может быть выносной съемный и несъемный или установлен в корпусе преобразователя.
В зависимости от исполнения связь преобразователя с внешним устройством возможна посредством проводного интерфейса USB или при помощи радиоканала.
Питание электронных компонентов осуществляется от литий-тионилхлоридных элементов питания типоразмера С напряжением 3,6 В.
Преобразователи осуществляют преобразование значений давления, температуры в цифровые коды, которые регистрируются в их электронной памяти.
Преобразователи классифицируются по типу питания и передаче данных, наличию и типу термометра, диапазону измерений давления, погрешностям измерений давления и температуры, габаритным размерам, по наличию индикатора.
Преобразователи выпускаются во взрывозащищенном или общепромышленном исполнении. Маркировка взрывозащиты «1Ех ib IIB T4 Gb Х».
Преобразователи имеют модификации МТУ-04, МТУ-06, МТУ-07.
Структура условного обозначения преобразователей МТУ-04:
МТУ-04.02.XXR- ХХХ-ХХ-Ех-Ор
Преобразователь давления
и температуры измерительный МТУ-04
Тип питания и передачи данных 02 - автономный
Наличие и тип термометра 01 - без термометра 03 - выносной 04 - съемный
Радиоканал
Верхний предел измерений давления, МПа
Приведенная погрешность канала измерения давления, %
Взрывозащищенное исполнение
Ор - исполнение, стойкое к воздействию сероводорода (до 6 %)
Структура условного обозначения преобразователей МТУ-06:
MTy-06.XX.XXIR-XXX-XXX-Ex-Op-XX
Преобразователь давления и температуры
измерительный МТУ-06
Тип питания и передачи данных
01 - дистанционный
02 - автономный
Наличие и тип термометра 01 - в корпусе 02 - выносной несъемный 03 - выносной съемный
Индикатор
Радиоканал
Верхний предел измерений давления, МПа
Приведенная погрешность канала измерения давления, %
Ех - взрывозащищенное исполнение
Без обозначения - общепромышленное исполнение
Ор - исполнение, стойкое к воздействию сероводорода (до 6 %)
Тип радиоканала
без обозначения - радиоканал ISM 433 МГц
LW - радиоканал LoRaWAN 868 МГц
BT - радиоканал Bluetooth 2400 МГц
Структура условного обозначения преобразователей МТУ-07:
MTy-07.XX.XXR-XXX-XXX-Ex-O
р-ХХ
Преобразователь давления и температуры измерительный МТУ-07
Тип питания и передачи данных
02 - автономный
Измеряемые параметры 01 - давление и температура 02 - температура
Радиоканал
Верхний предел измерений давления, МПа
Приведенная погрешность канала измерения давления, %
Ех - взрывозащищенное исполнение
Без обозначения - общепромышленное исполнение
Ор - исполнение, стойкое к воздействию сероводорода (до 6 %)
Тип радиоканала
без обозначения - радиоканал ISM 433 МГц
LW - радиоканал LoRaWAN 868 МГц
BT - радиоканал Bluetooth 2400 МГц
Серийный номер наносится на штуцер подвода давления ударным способом. Дублируется на корпусе (кожухе) прибора, способ нанесения - ударный.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.

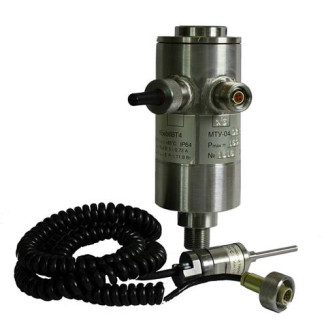

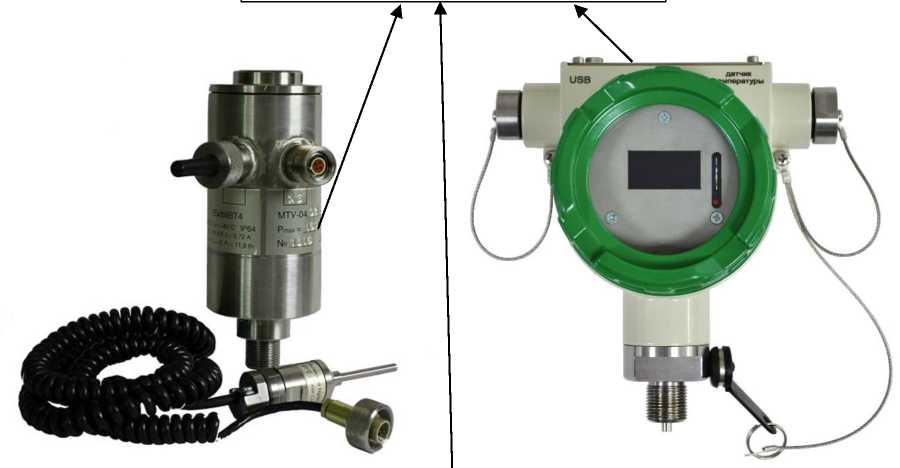

Общий вид преобразователей давления и температуры измерительных МТУ представлен на рисунке 1.
а)
б)
в)
Рисунок 1 - Общий вид преобразователей давления и температуры измерительных МТУ:
а) преобразователь МТУ-04; б) преобразователь МТУ-06; в) преобразователь МТУ-07
Пломбирование преобразователей не предусмотрено.
Программное обеспечение преобразователей «МТУ» разделено на 2 группы - встроенное программное обеспечение и внешнее, устанавливаемое на персональный компьютер.
Встроенное программное обеспечение устанавливается в энергонезависимую память микроконтроллера преобразователей в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра преобразователя устанавливаются в процессе первичной поверки преобразователя и указываются в паспорте на конкретный экземпляр преобразователя.
Внешнее программное обеспечение «МТУ-СИ» представляет собой программу для работы с преобразователями МТУ (далее - ПО «МТУ-СИ»).
ПО «МТУ-СИ» - программа, выполняющая следующие функции:
- отображение информации о преобразователе, в том числе и идентификационных и защитных признаков; установка времени часов преобразователя;
- задание режима работы преобразователя и запуск в работу;
- чтение данных измерений в виде кодов АЦП из энергонезависимой памяти преобразователя и преобразование их в значения измеряемых величин (давление и температуры) с использованием градуировочных коэффициентов;
- отображение данных измерений в табличном виде;
- сохранение данных измерений в текстовый файл.
В дополнение с ПО «МТУ-СИ» в комплект поставки преобразователей входит ПО «Манограф», которое используется для удобного просмотра, обработки и хранения данных измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО «МТУ»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МТУ-ХХ.ХХ.ХХ* |
| Номер версии (идентификационный номер) ПО | ХХ09** |
| Цифровой идентификатор ПО | 32 шестнадцатеричные цифры |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Примечание: * - буква «X» зависит от исполнения преобразователя; * * - номер версии встроенного ПО «МТУ» определяют последние две цифры, в качестве букв «X» могут использоваться любые символы. | |
Таблица 2 - Идентификационные данные внешнего ПО «МТУ-СИ»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mtusi.exe |
| Номер версии (идентификационный номер) ПО | 1.7 |
| Цифровой идентификатор ПО | 7A699B127D91DC9C2B09E54AA29DC34E |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений избыточного давления1, МПа | 0,6; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100 |
| Диапазон измерений температуры2, °С | от -30 до +85 |
| Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от -30 °С до +85 °С1, % от ВПИ МТУ-04 МТУ-06 МТУ-07 | ±0,25; ±0,5 ±0,10; ±0,15; ±0,25; ±0,50; ±1,00 ±0,10; ±0,15; ±0,25; ±0,50; ±1,00 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур от минус 30 до +85 °С2, °С | ±0,20; ±0,25; ±0,40; ±0,50; ±1,00 |
| 1 кроме МТУ-07.02.02, МТУ-07.02.02R 2 кроме МТУ-04.02.01(К) | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: Температура окружающей среды, °С Относительная влажность, %, не более | от -40 до +85 98 |
| Габаритные размеры, мм MTy—04.02.01(R) (диаметр корпуса х Г х Ш х В) MTy—04.02.03(R) (диаметр корпуса х Г х Ш х В) МТУ-04.02.04^) (диаметр корпуса х Г х Ш х в) МТУ-06.02.01(1) (ШхВхГ) мту-0б.02.01да (ШхВхГ) МТУ-06.02.02® (ШхВхГ) мТУ-об.о2.озда (ШхВхГ) МТУ-06.01.01(1) (ШхВхГ) МТУ-06.01.02(1) (шхВхг) МТУ-07.02.01 (диаметр корпусахдлина) МТУ-07.02.01И (диаметр корпусахдлина) МТУ-07.02.02 (диаметр корпусахдлина) МТУ-07.02.02R (диаметр корпусахдлина) | 065х95(120)х72(80)х71 065х115(120)х85(95)х171 065х97(120)х78(87)х171 170х176х126 190х230х126 190х176х126 190х230х126 185х176х126 206х176х126 046х196 046х250 046х191 046х245 |
| Напряжение питания, В | 3,6 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 5 |
наносится на корпус преобразователей МТУ-04 и МТУ-06 металлографическим способом, МТУ-07 - ударным, на титульный лист руководства по эксплуатации и паспорта типографическим способом.
Таблица 5 - Комплектность преобразователей
| Наименование | Обозначение | Соличество | ||
| МТУ-04 | МТУ-06 | МТУ-07 | ||
| 1 | 2 | 3 | ||
| Преобразователь давления и температуры измерительный МТУ-04 | МТУ 04.00.00.000 | 1 | ||
| Преобразователь давления и температуры измерительный МТУ-06 | МТУ 06.00.00.000 | 1 | ||
| Преобразователь давления и температуры измерительный МТУ-07 | МТУ 07.00.00.000 | 1 | ||
| Кабель интерфейсный КИ-04Ех | КИ 05.00.00.000 | 1 | ||
| Кабель интерфейсный KH-04EX-USB 1 | КИ 05.00.00.000-01 | 1 | ||
| Диск с ПО 2 | «МТУ-СИ» | 1 | ||
| Диск с ПО | «Манограф» | 1 | ||
| 1 | 2 | 3 | ||
| Паспорт | МТУ 04.00.00.000 ПС | 1 | ||
| МТУ 06.00.00.000 ПС | 1 | |||
| МТУ 07.00.00.000 ПС | 1 | |||
| Руководство по эксплуатации | МТУ 04.00.00.000 РЭ | 1 | ||
| МТУ 06.00.00.000 РЭ | ||||
| Руководство пользователя | ПО 005.00.000 РП МТУ-СИ | 1 | ||
| Руководство пользователя | ПО 003.00.000 РП Манограф | 1 | ||
| Комплект ЗИП 2 | 1 | |||
1 поставляется в исполнениях МТУ-04 с радиоканалом вместо кабеля интерфейсного КИ-04Ех;
2
2 согласно комплекту поставки
приведены в документах
1. п. 2.3. «Измерение преобразователя» МТУ 04.00.00.000 РЭ «Преобразователи давления и температуры измерительные МТУ-04. Руководство по эксплуатации»
2. п. 2.3. «Измерение преобразователя» МТУ 06.00.00.000 РЭ «Преобразователи давления и температуры измерительные МТУ-06 и МТУ-07. Руководство по эксплуатации».
Приказ Росстандарта от 29 июня 2018 г. № 1339 Об утверждении
государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4212-005-82025857-2014 Преобразователи давления и температуры измерительные МТУ. Технические условия.
| Зарегистрировано поверок | 56 |
| Поверителей | 10 |
| Актуальность данных | 17.09.2024 |
