| Номер в госреестре | 60186-15 |
| Наименование СИ | Измерители параметров трансформаторов и реле |
| Обозначение типа СИ | MRCT |
| Изготовитель | "Megger Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 27.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители параметров трансформаторов и реле MRCT Назначение средства измерений

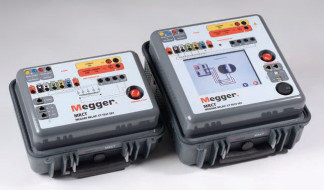

Измерители параметров трансформаторов и реле MRCT (далее - измерители) предназначены для определения технических параметров измерительных трансформаторов тока, силовых трансформаторов и реле на месте их эксплуатации.
Приборы измеряют:
- коэффициент трансформации;
- электрическое сопротивление постоянному току (сопротивление обмоток);
- электрическое сопротивление изоляции;
- напряжение переменного и постоянного тока;
- силу переменного и постоянного тока;
- частоту.
Помимо определения параметров трансформаторов измерители выполняют процедуры размагничивания, определения полярности, снятия кривых намагничивания с определением точек перегиба, определения вторичной нагрузки.
Измерители MRCT представляют собой переносные цифровые измерительные приборы. При этом аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений и диаграмм на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора или переданы на внешний компьютер через интерфейсы связи Bluetooth (опция), Ethernet, USB. Управление процессами измерений осуществляется встроенным микропроцессором.
Принцип действия измерителей в режиме измерения коэффициента трансформации основан на одновременном измерений напряжений на входе и выходе трансформатора. Измеритель подает напряжение от встроенного генератора на вторичную обмотку трансформатора и измеряет напряжение, индуктируемое на его первичной обмотке. Соотношение напряжений прямо пропорционально коэффициенту трансформации.
Принцип действия измерителей в режиме измерения электрического сопротивления постоянному току основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от встроенного источника тока и вычислении значения сопротивления по закону Ома.
Принцип действия измерителей в режиме измерения электрического сопротивления изоляции (опция) основан на измерении тока, протекающего через измеряемое сопротивление, при приложении высокого испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети питания.
Измерители определяют вторичную нагрузку трансформаторов (в В-А) путем измерения падения напряжения на нагрузке при пропускании через нее испытательного тока и измерения фазового угла между напряжением и током.
Измерители выпускаются в двух модификациях: без встроенного дисплея и с встроенным дисплеем. В случае отсутствия ЖК-дисплея измерителями можно управлять с помощью контроллера Smart Touch View (STVI) или внешнего персонального компьютера с предустановленным программным обеспечением PowerDB Lite. Контроллер STVI представляет собой внешний модуль с цветным сенсорным ЖК-дисплеем высокого разрешения, который позволяет пользователю осуществлять измерения в ручном и автоматическом режимах.
Опционально измерители могут оснащаться модулем для тестирования электромеханических, твердотельных и микропроцессорных реле максимального тока.
Измерители оснащены встроенными шаблонами, автоматизирующими процесс тестирования трансформаторов и реле и снятие их характеристик.
Основные узлы измерителей: источник напряжения переменного тока, источник напряжения постоянного тока, источник постоянного тока, устройство измерения напряжения постоянного и переменного тока, микропроцессор, устройство управления, ЖК-дисплей, источник питания.
Конструктивно измерители выполнены в ударопрочных влагозащищенных корпусах из полипропилена в виде кейса. На лицевой панели измерителей расположены органы индикации, управления, присоединительные разъемы. Лицевая панель закрывается съемной крышкой.
Питание измерителей - от сети переменного тока.
Для предотвращения несанкционированного доступа в измерителях пломбируется один из винтов крепления корпуса.
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (PowerDB Lite) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов трансформаторов и реле; проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Характеристики в режиме измерения параметров трансформаторов тока
Таблица 2 - Метрологические характеристики измерителей в режиме измерения коэффициента трансформации_
| Диапазон измерений | Пределы допускаемой относительной погрешности |
| От 0,8 до 2000 | ± 0,05 % |
| От 2000 до 5000 | ± 0,1 % |
| От 5000 до 20000 | ± 0,2 % |
Таблица 3 - Метрологические характеристики измерителей в режиме измерения электрического сопротивления постоянному току_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 0 до 30 Ом | ± 0,0Жизм. |
Примечание: Яизм. - измеренное значение сопротивления.
Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения сопротивления изоляции_
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Испытательное напряжение 500 В постоянного тока | |
| От 0 до 10 ГОм | ± (0,03Rизм. + 0,004R + 2 е.м.р.) |
| Испытательное напряжение 1000 В постоянного тока | |
| От 0 до 20 ГОм | ± (0,03Rизм. + 0,002R + 2 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
R - измеренное значение сопротивления изоляции в Г игаомах;
е.м.р - единица младшего разряда.
Характеристики в режиме измерения параметров реле Таблица 5 - Метрологические характеристики измерителей в режиме воспроизведения напряжения переменного тока (частота 50 Гц)_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 0 до 30 В | 0,01 В | ± (0,0015Шзм. + 0,0005Цк.) |
| От 0 до 150 В | 0,01 В | |
| От 0 до 300 В | 0,01 В |
Примечание: Иизм. - измеренное значение напряжения;
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 0 до 30 В | 0,01 В | ± 0,0025Иизм. |
| От 0 до 150 В | 0,01 В | |
| От 0 до 300 В | 0,01 В |
Примечание: Иизм. - измеренное значение напряжения.
Таблица 7 - Метрологические характеристики измерителей в режиме воспроизведения силы переменного тока (частота 50 Гц)_
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 0 до 30 А | 0,001/0,01 А | ± (0,00151изм. + 0,00051к.) |
| От 0 до 60 А | 0,001/0,01 А |
Примечание: 1изм. - измеренное значение силы тока;
1к. - конечное значение диапазона измерений.
Таблица 8 - Метрологические характеристики измерителей в режиме воспроизведения силы постоянного тока
| Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| От 0 до 30 А | 0,001/0,01 А | ± (0,00151изм. + 0,00051к.) |
Примечание: 1изм. - измеренное значение силы тока;
1к. - конечное значение диапазона измерений.
Таблица 9 - Метрологические характеристики измерителей в режиме измерения частоты
| Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 0,001 до 1000 Гц | ± 0,000025Бизм. |
Примечание: Бизм. - измеренное значение частоты;
Погрешность нормирована для частоты 50 - 60 Гц.
Таблица 10 - Основные технические характеристики измерителей
| Характеристика | Значение |
| Напряжение питания, В | От 100 до 132 В или от 200 до 240 В частотой 50/60 Гц |
| Габаритные размеры (длинахширинахвысота), мм | 360x305x193 |
| Масса, кг | 16,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 10 до плюс 50 до 90 без конденсации |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
| Наименование | Количество |
| Измеритель (опции по заказу) | 1 |
| Кабель питания | 1 |
| Комплект измерительных кабелей | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 60186-15 «Измерители параметров трансформаторов и реле MRCT. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2015 года.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); катушка электрического сопротивления Р310 (Госреестр № 1162-58); магазин сопротивлений высокоомный RCB-3 (Госреестр № 24500-03); мультиметр 3458А (Госреестр № 25900-03); измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ (Госреестр № 29470-05); частотомер электронно-счетный 53132A (Госреестр № 26211-03).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям параметров трансформаторов и реле MRCT
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.
7. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
8. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
9. Техническая документация фирмы «Megger Limited», Великобритания.
