| Номер в госреестре | 60187-15 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | ВТ |
| Изготовитель | ООО "АКОМИНС", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 19.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные ВТ (далее - весы) предназначены для статических измерений массы различных грузов.
Принцип действия весов состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, вызывающая разбаланс тензорезисторного моста. Сигнал разбаланса моста поступает в индикатор для аналого-цифрового преобразования, обработки и индикации результатов взвешивания.

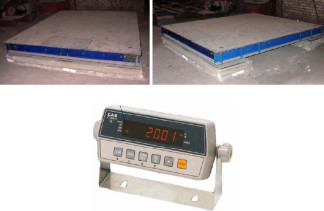

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4,
6, 8 шт.), грузопередающие устройства.
В весах устанавливаются датчики весоизмерительные тензорезисторные Shear Beam 3510 фирмы «Vishay Precision Group» (Госреестр № 58367-14).
В весах применяются приборы весоизмерительные CI-2001A фирмы «CAS Corporation», (Госреестр № 50968-12).
Весы имеют указатель уровня, расположенный на грузоприемном устройстве.
Индикаторы имеют последовательный интерфейс RS232 для подключения весов к персональному компьютеру, принтеру.
В весах предусмотрены следующие устройства и функции:
- полуавтоматическое устройство установки нуля;
- устройство выборки массы тары.
Маркировка весов производится на разрушаемых при снятии фирменных пластинах (рисунок 3), закрепленных на корпусе индикатора и грузоприемном устройстве весов, на которых нанесено:
- наименование или товарный знак предприятия-изготовителя;
- обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (е);
- действительная цена деления (d);
- знак утверждения типа;
- год выпуска;
- версия программного обеспечения;
- надпись “Сделано в России”.
ООО “АКОМИНС”
Версия ПО: и "100
И ©
20 J 4 г
Мах 3000 кг
й Min 20 кг
e=d 1,0 кг Зав. № 0012В
ВТ- 3 к
Срелаиа о России
Рисунок 3 - Маркировка весов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются изготовителем и поверителем. Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттиска клейма приведена на рисунке 4.
Всего листов 5
В весах используется встроенное в индикатор программное обеспечение (ПО), которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и представлению измерительной информации.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 2001A |
| Номер версии (идентификационный номер) ПО* | u 100 |
| Цифровой идентификатор ПО | 22BDA83970DB0C9D203EA8E853C25030 (MD5) |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
Идентификация программы: после включения весов на индикаторе весов отображается идентификационное наименование ПО, затем номер версии ПО (Рисунок 5).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Класс точности весов по ГОСТ OIML R 76-1-2011 .........................................средний
Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n) приведены в таблице 2.
Таблица 2
| Обозначение | Max, т | Min, кг | г к d, | Интервалы взвешивания, кг | Пределы допускаемой погрешности (mpe) при поверке, кг | Число поверочных интервалов (n) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВТ-1К | 1 | 10 | 0,5 | От 10 до 250 вкл. Св. 250 до 1000 вкл. | ±0,25 ±0,5 | 2000 |
| ВТ-2К | 2 | 20 | 1 | От 20 до 500 вкл. Св. 500 до 2000 вкл. | ±0,5 ±1,0 | 2000 |
| ВТ-3К | 3 | 20 | 1 | От 20 до 500 вкл. Св. 500 до 2000 вкл. Св. 2000 до 3000 вкл. | ±0,5 ±1,0 ±1,5 | 3000 |
| ВТ-5К | 5 | 40 | 2 | От 40 до 1000 вкл. Св. 1000 до 4000 вкл. Св. 4000 до 5000 вкл. | ±1,0 ±2,0 ±3,0 | 2500 |
| ВТ-10К | 10 | 100 | 5 | От 100 до 2500 вкл. Св. 2500 до 10000 вкл. | ±2,5 ±5,0 | 2000 |
| От 100 до 2500 вкл. | ±2,5 | |||||
| ВТ-15К | 15 | 100 | 5 | Св. 2500 до 10000 вкл. | ±5,0 | 3000 |
| Св. 10000 до 15000 вкл. | ±7,5 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВТ-20К | 20 | 200 | 10 | От 200 до 5000 вкл. Св. 5000 до 20000 вкл. | ±5 ±10 | 2000 |
| ВТ-30К | 30 | 200 | 10 | От 200 до 5000 вкл. Св. 5000 до 20000 вкл. Св. 20000 до 30000 вкл. | ±5 ±10 ±15 | 3000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Предел допускаемого размаха.......................................................................|mpe|
Диапазон устройства первоначальной установки нуля, не более..................20 % от Max
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,
не более..........................................................................................................4 % Max
Максимальный диапазон устройства выборки массы тары...........................от 0 до Max
Число весоизмерительных датчиков, габаритные размеры и масса весоизмерительного устройства приведены в таблице 3.
Таблица 3
| Обозначение | Число весоизмерительных датчиков (N) | Г абаритные размеры (длина, ширина), мм, не более | Масса, кг, не более |
| ВТ-1К | 4 | 1200, 1200 | 215 |
| ВТ-2К | 4 | 1500, 1500 | 1070 |
| ВТ-3К | 4 | 2000, 2000 | 1735 |
| ВТ-5К | 6 | 2000, 2000 | 2115 |
| ВТ-10К | 8 | 2500, 3000 | 3040 |
| ВТ-15К, ВТ-20К, ВТ-30К | 8 | 3000, 4000 | 4110 |
Г абаритные размеры индикатора (длина, ширина, высота), мм, не более......... 220, 80, 60
Масса индикатора, кг, не более..........................................................................0,5
Предельные значения температуры, (Tmin, Т^^С..................................от минус 10 до + 40
Относительная влажность при температуре 35 °С, %, не более...........................................95
Питание весов от сети переменного тока
- напряжение, В..............................................................................от 187 до 242
- частота, Гц......................................................................................от 49 до 51
Потребляемая мощность, В • А, не более...............................................................20
Вероятность безотказной работы за 2000 ч.........................................................0,95
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на планки, закрепленные на грузоприемном устройстве и индикаторе, фотохимическим способом.
1. Весы электронные ВТ - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Паспорт - 1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
изложены в руководстве по эксплуатации «Весы электронные ВТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам электронным ВТ
1. ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. ТУ 4274-001-61032020-2014 Весы электронные ВТ. Технические условия.
осуществление торговли.
