| Номер в госреестре | 60189-15 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | WW 018 |
| Изготовитель | "Vibro-Meter GmbН", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи вихретоковые WW 018 Назначение средства измерений
Преобразователи вихретоковые WW 018 (далее преобразователи) предназначены для измерений радиальных и осевых перемещений валов на ОАО «Мосэнерго» филиал ТЭЦ-20.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от конструкции). Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Преобразователи вихретоковые WW 018 являются преобразователями параметрического типа и могут работать, начиная с частоты, равной нулю.
Калибровочная характеристика преобразователя зависит от материала ротора.
Преобразователи вихретоковые WW 018 работают совместно с трансмиттерами TWW 103, преобразующими сигнал от преобразователей в унифицированный токовый сигнал. Для питания преобразователей используется питание от внешних источников.

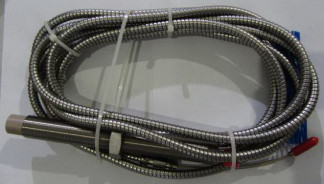

Внешний вид преобразователей, приведен на рисунке 1.
Технические характеристики | Лист № 2 Всего листов 3 Таблица 1 |
| Диапазон измерения перемещения, мм | от 2 до 10 |
| Номинальный коэффициент преобразования, мА/мм | 1,6 |
| Отклонение коэффициента преобразования от номинального значения в рабочем диапазоне температур, %, не более | ± 2 |
| Выходной сигнал, мА | от 4 до 20 |
| Напряжение питания (пост.), В | 24 |
| Диапазон рабочих температур, оС, не более | от минус 20 до 145 |
| Г абаритные размеры (диаметр х высота), мм, не более | 24 х 250 |
| Длина соединительного кабеля, м, не более | 5 |
| Масса, г, не более | 50 |
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Преобразователи вихретоковые WW 018 зав. № 12.1237, № 12.1246 с трансмиттерами зав. № б/н Паспорт
2 шт. 2 экз.
осуществляется в соответствии с документом МП 60189-15 «Преобразователи вихретоковые WW 018. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки:
- головка микрометрическая 350-271-10 (г/р № 33793-07);
- мультиметр цифровой Agilent 34401А (г/р № 33921-07).
приведены в паспорте на вибропреобразователь.
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым WW 018
Техническая документация фирмы «Vibro-Meter Gmbn», Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ОАО «Мосэнерго» филиал ТЭЦ-20 (г. Москва).
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
