| Номер в госреестре | 60191-15 |
| Наименование СИ | Анализаторы параметров качества трехфазной электрической сети |
| Обозначение типа СИ | ND1 |
| Изготовитель | "LUMEL S.A.", Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 19.03.2020 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы параметров качества трехфазной электрической сети ND1 (далее по тексту -анализаторы ND1) предназначены для измерения и анализа параметров трехфазной 3-х или 4-х проводной симметричной или несимметричной электрической сети, фазного и линейного напряжений, тока по фазам и тока нейтрали, активной, реактивной, полной мощности и электроэнергии, частоты синусоидального сигнала, коэффициента мощности, фазового сдвига, коэффициентов гармонических составляющих тока и напряжения, кратковременной и долговременной дозы фликера.
Анализатор ND1 является микропроцессорным программно конфигурируемым измерительно-вычислительным устройством, состоящим из электронного блока и установленного в заводских условиях встроенного программного обеспечения.

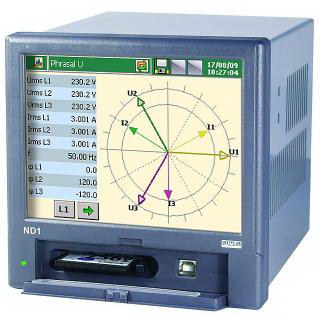

Анализатор ND1 выпускается в стандартном врубном (щитовом) корпусе размерного ряда DIN. Прибор имеет яркий жидкокристаллический с подсветкой графический сенсорный дисплей. Присоединение кабелей к прибору выполняется с помощью разъемных винтовых клеммных колодок с изнаночной стороны щита.
Прибор имеет внешние органы управления - сенсорный экран - для задания значений программируемых параметров и смены страниц выдачи информации.
Различные заводские комплектации анализатора ND1 отличаются друг от друга набором измерительных входов, дополнительных сигнальных, аналоговых и цифровых выходов, напряжением питания. Артикул, в точности идентифицирующий конфигурацию и используемый для заказа прибора, формируется в соответствии с описанием, приведенным в Руководстве по эксплуатации анализатора ND1.
Программное обеспечение анализатора ND1 состоит из встроенного и автономного. Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла. Конструкция анализатора ND1 допускает актуализацию версии встроенного программного обеспечения пользователем. Обновленная версия встроенного ПО доступна на веб-сайте производителя в виде файла-образа (расширение .img). Она загружается в постоянную память прибора с помощью автономного ПО KD Connect, не предоставляющего возможность редактирования .img файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно, таким образом, встроенное ПО анализаторов ND1 относится к уровню защиты «средний» по P 50.2.077-2014.
Метрологические характеристики приборов оцениваются с учетом влияния встроенного микропрограммного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор встроенного ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО для анализатора ND1, встроенное | firmware | Не ниже 0.5.4.5 | Не используется | Не применяется |
Автономная часть программного обеспечения состоит из 4х специализированных пакетов, устанавливаемых на ПК:
- ND1 Setup - для конфигурирования прибора;
- ND Archive - для просмотра данных в памяти прибора без экспорта на внешние носители;
- KD Connect - для копирования данных, журналов и архивов из памяти прибора на ПК (при экспортировании данные защищаются цифровой подписью);
- KD Check - для проверки цифровой подписи экспортированных данных. Идентификационные данные автономного ПО анализатора ND1 приведены в таблице 2. Таблица 2 - Идентификационные данные автономного ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор встроенного ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Конфигурационное ПО для анализаторов ND1 автономное | ND1 Setup | Не ниже 1 | Не используется | Не применяется |
| ПО для просмотра данных в памяти анализатора ND1 на персональном компьютере без экспорта данных | ND Archive | Не ниже 1 | Не используется | Не применяется |
| ПО для экспорта данных из памяти анализатора ND1 на персональный компьютер | KD Connect | Не ниже 1 | Не используется | Не применяется |
| ПО для проверки цифровой подписи экспортированных данных ND1 | KD Check | Не ниже 1 | Не используется | Не применяется |
Основные метрологические характеристики анализатора ND1 приведены в таблице 3. Таблица 3 - Основные метрологические характеристики анализатора ND1
| Измеряемый параметр | Диапазон измерений | Примечание | Пределы допускаемой основной погрешности: относительной 5, %; приведенной к номинальному значению (уном)/ приведенной к диапазону измерений (Удиап), % |
| 1 | 2 | 3 | 4 |
| Фазное напряжение, В | от 0,05'U до 1,2'U | ин = 57,7 В; U = 230 В; U = 400 В | ± 0,2 % (Уном) |
| Междуфазное напряжение, В | от 0,05'U до 1,2'U | U = 100 В; U = 400 В; ия = 690 В; | ± 0,2 % (уном) |
| Ток по фазам и ток нейтрали, А | от 0,0057н до 1,27н | 1н=1,0 А; 1н=5,0 А | ± 0,2 % (Уном) |
| Активная мощность, Вт | (0,05 - 1,5)7н'Цн | — | ± 0,5 % (5) |
| Реактивная мощность, вар | (0,05 - 1,5)7н'Цн | — | ± 0,5 % (5) |
| Полная мощность, В-А | (0,05 - 1,5)'1нин | — | ± 0,5 % (5) |
| 1 | 2 | 3 | 4 |
| Активная энергия, кВтч | -- | от 0,0057н до 1,27н | ± 0,5 % (5) |
| Реактивная энергия, кварч | -- | от 0,0057н до 1,2'/н | ± 0,5 % (5) |
| Частота, Гц | От 45 до 66 Гц | — | ± 0,1 % (5) |
| Суммарный коэффициент гармонических составляющих напряжения (Ku, THDu ), % | От 0 до 200 % | — | ± 2 % (удиап), в диапазоне от 10 до 120 % |
| Суммарный коэффициент гармонических составляющих тока (Ki, THDi ), % | От 0 до 200 % | — | ± 2 % (Удиап), в диапазоне от 10 до 120 % |
| Коэффициент n-ой гармонической составляющей напряжения KV(n), %* | От 0 до 100 % | — | ± 2 % (Удиап), в диапазоне от 10 до 100 % |
| Коэффициент n-ой гармонической группы тока KI(n), %* | От 0 до 100 % | — | ± 2 % (Удиап), в диапазоне от 10 до 100 % |
| Коэффициент мощности cosy | от минус 1 до 1 | от 0,1'/н до 1,27н | ± 0,5 % (Удиап) |
| tg ф | от минус 10 до 10 | от 0,1 /н до 1,2/н | ± 1 % (Удиап) |
| Фазовый угол ф между током и напряжением основной гармоники, ° | От минус 180° до 180° | — | ± 0,5 % (Удиап) |
| Кратковременная доза фликера PSt, отн. ед. | от 0 до 20 | Частота 0,05.35 Гц | ± 5 % (Удиап) |
| Длительная доза фликера Рц, отн. ед. | от 0 до 20 | ± 5 % (Удиап) |
*Примечания:
1. Гармонические составляющие тока и напряжения до 51-й гармоники включительно.
2. Допускаемая дополнительная температурная погрешность составляет 100 % основной погрешности измерений на каждые 10 °С.
3. Допускаемая дополнительная погрешность от скачков, провалов и разрывов напряжения составляет ± 0,5 %.
Таблица 4 - Метрологические характеристики ЦАП
| — | Разрядность ЦАП | Диапазон воспроизведения | Пределы допускаемой основной погрешности преобразования приведенной к верхнему значению диапазона | Температурный коэффициент |
| Воспроизведение унифицированных сигналов силы постоянного тока | 16 бит | от 0 до 20 мА; от 4 до 20 мА | ± 0,2 % | ± 0,2 %/ 10 °С |
У анализатора ND1 4 аналоговых выхода с диапазонами от 0 до 20 мА, сопротивление нагрузки < R = 500 Ом.
Температура окружающей среды в нормальных условиях
Температура окружающей среды в рабочих условиях
Температура хранения
(20 ± 5) °C;
от 0 до 50 °С (при < 75% отн. влажности); от 0 до 65 °С (при < 40% отн. влажности); от минус 20 до плюс 65 °С;
от 85 до 253 В пост. тока/ переменного тока, от 40 до 400 Гц;
Напряжение питания
Габаритные размеры Масса
144 х 144 х 155 мм; не более 2 кг.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
1. Анализатор параметров качества трехфазной электрической сети ND1 по заказу;
2. Комплект ЗИП;
3. Руководство по эксплуатации;
4. Методика поверки.
осуществляется по документу МП 60191-15 «Анализаторы качества электроэнергии ND1. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 сентября 2014 г. Перечень основного оборудования для поверки:
1. Установка поверочная универсальная УППУ-МЭ 3.1К (Госреестр № 39138-08). Действующее (среднеквадратическое) значение переменного напряжения, относительная погрешность измерения ± [0,01+0,005 |(ин/Ц) - 1|] %; действующее (среднеквадратическое) значение переменного тока, относительная погрешность измерения ± [0,01 + 0,005|(1н/1) - 1|] %; фазовый угол между напряжением и током первой гармоники одной фазы, абсолютная погрешность измерения ± 0,03°; активная электрическая мощность, относительная погрешность измерения ± [0,015 + 0,005|(Рн/Р) -1|] %; реактивная электрическая мощность, относительная погрешность измерения ± [0,03 + 0,01 |(Q^Q) - 1|] %; полная электрическая мощность, относительная погрешность измерения ± [0,02+0,005 |(UH/U) + (1н/1) - 2|] %; коэффициент мощности, абсолютная погрешность измерения ± 0,001; частота переменного тока, абсолютная погрешность измерения ±0,003 Гц; коэффициент искажения синусоидальности кривой напряжения и тока, абсолютная погрешность измерения ± 0,01 %; коэффициент n-ой гармонической составляющей, n от 2 до 40, напряжения и тока, абсолютная погрешность измерения ± 0,01 %;
2. Калибратор многофункциональный TRX-IIR (Госреестр № 42789-09). Измерение силы постоянного тока, от 0 до 52 мА, погрешность ± (0,01 % ИВ + 0,01 % ВПИ).
Методы измерений приведены в Руководстве по эксплуатации на анализаторы параметров качества трехфазной электрической сети ND1.
Нормативные документы, устанавливающие требования к анализаторам параметров качества трехфазной электрической сети ND1
ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
- выполнение государственных учетных операций и учет количества энергетических ресурсов.
