Трансформаторы тока ТДУ-110, 60195-15

Трансформаторы тока ТДУ-110 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60195-15
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТДУ-110
Изготовитель	Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург)
Год регистрации	2015
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТДУ-110 Назначение средства измерений

Описание

Трансформаторы тока ТДУ-110 изготовлены в период с 1964 г. по 1985 г. (далее -трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

Трансформаторы тока встраиваются в масляные выключатели серии МКП-110.

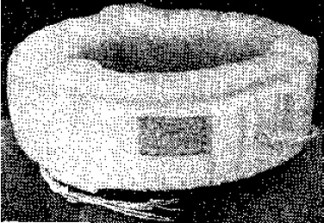

Общий вид трансформаторов тока ТДУ-110 показан на рисунке 1.

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТДУ-110 приведены в таблице 1.

ТДУ-110

Параметр	Значение
Заводской номер	035-А; 035-В; 035-С	032-А; 032-В; 032-С; 024-А; 024-В; 024-С	012/1; 012/2; 012/3	136-А; 136-В; 136-С; 212-А; 212-В; 212-С; 192-А; 192-В; 1 92-С	220-А; 220-В; 220-С
Класс точности обмоток для измерения	0,5	0,5	1	0,5	1
Номинальный первичный ток ^ном^ А	1500	1000	1000	600	400
Номинальный вторичный ток Ьном^ А	5	5	5	5	5
Номинальные вторичные нагрузки §ном^ В^А	50	50	50	15	20
Номинальный коэффициент безопасности приборов КБном	5
Номинальное напряжение ином., кВ	110
Номинальная частота Гном., Гц	50
Диапазон рабочих температур, °С	минус 5 до 35
Максимальная относительная влажность, %	95

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений

В комплект поставки входят:

1. Трансформаторы тока ТДУ-110 в количестве 24 шт. (заводские номера: 035-А; 035-В; 035-С; 032-А; 032-В; 032-С; 024-А; 024-В; 024-С; 012/1; 012/2; 012/3; 136-А; 136-В; 136-С; 212-А; 212-В; 212-С; 192-А; 192-В; 192-С; 220-А; 220-В; 220-С);

2. Паспорт - 24 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.

Тип прибора

Основные метрологические характеристики

Прибор сравнения КНТ-03 (Госреестр № 24719-03)

Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %:

± (0,1 + 0,05-A 2) ).

Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9.

Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ':

± (0,1 + 0,03-A 2) ).

Примечания:

1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;

2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора.
