| Номер в госреестре | 60198-20 |
| Наименование СИ | Анализаторы низкочастотных сигналов многофункциональные |
| Обозначение типа СИ | СКМ-23 |
| Изготовитель | Общество с ограниченной ответственностью «Конструкторское бюро «ЭЛАКС» (ООО «КБ «ЭЛАКС»), г. Воронеж |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы низкочастотных сигналов многофункциональные СКМ-23 (далее -анализаторы) предназначены для измерений средних квадратических значений напряжения и силы переменного тока, звукового давления в воздушной среде и виброускорения.
Конструктивно анализаторы состоят из измерительных блоков СКМ-23.1 и СКМ-23.2 или СКМ-23.2Р и первичных измерительных преобразователей (ПИП) звукового давления в воздушной среде, виброускорения и тока (измерительный микрофон, вибропреобразователь и токосъемник). Управление измерительными блоками анализаторов и передача результатов измерений осуществляются с помощью управляющей ПЭВМ с использованием USB -интерфейса по кабелю или по радиоканалу с использованием протокола ZigBee. Электропитание блоков анализатора СКМ-23.1 и СКМ-23.2 обеспечивается от USB-порта ПЭВМ напряжением 5,0 В, а для блока СКМ-23.2Р от встроенной аккумуляторной батареи напряжением 3,7 В.
Принцип действия анализатора основан на преобразовании ПИП звукового давления и виброускорения в электрические сигналы, преобразовании этих сигналов и сигналов напряжения переменного тока (входных сигналов анализатора) АЦП анализатора в цифровой вид, последующей их обработке измерительным блоком или управляющей ПЭВМ (спектральный анализ с разрешением до 1 Гц, октавный или 1/3-октавный анализ по ГОСТ 8.714-2010, 1 класс точности) и отображении результатов измерений и расчетных величин на жидкокристаллическом индикаторе или на дисплее ПЭВМ.
Анализатор обеспечивает электропитание и согласование ПИП с входными цепями измерительного блока, усиление входных сигналов, их аналого-цифровое преобразование, формирование и обработку входного потока цифровых кодов, а также оперативный расчет всех необходимых показателей и их отображение.

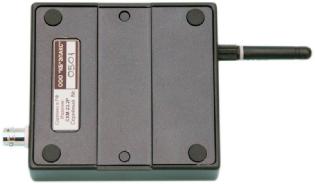

Общий вид и схема пломбировки от несанкционированного доступа приведены на рисунках 1,2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное ПО «СКМ2 ПО».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные(признаки) | Значение |
| Наименование программного модуля | Спектральный анализ сигналов |
| Идентификационное наименование программного модуля | OPSDEFF.dll |
| Номер версии (идентификационный номер) ПО | |
| Цифровой идентификатор ПО | D09A3E0C |
| Алгоритм вычисления идентификатор ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | 2 |
| При измерении напряжения переменного тока | |
| Диапазон рабочих частот, Гц | от 10 до 20000 |
| Диапазон входных напряжений переменного тока, В | от 2-10-8 до 4 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %: 8 7 в диапазоне измерений от 2-10" до 1-10 В включ. -7 в диапазоне измерений св. 1-10 до 4 В | ±7 ±5 |
| При измерении силы переменного тока | |
| Диапазон рабочих частот, Гц | от 63 до 16000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1) | от 15 до 40 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
| При измерении уровня звукового давления | |
| Диапазон рабочих частот, Гц | от 20 до 12500 |
| Диапазон измерений, дБ относительно уровня 20 мкПа | от 20 до 120 |
| Пределы допускаемой погрешности измерений на частоте 1000 Гц, дБ относительно уровня 20 мкПа | ±0,7 |
| Нелинейность амплитудной характеристики, дБ | ±1,1 |
| Примечание: частотная характеристика Z(ЛИН) соответствуют шумомерам 1-го класса точности по ГОСТ 17187-2010 «Шумомеры. Часть I. Технические требования» | |
| Наименование характеристики | Значение |
| При измерении виброускорения | |
| Диапазон рабочих частот, Гц | от 20 до 12500 |
| Диапазон измерений, м/с2 | от 5,6-10-4 до 31,6 |
| Пределы допускаемой относительной погрешности измерений, % в поддиапазоне частот от 20 до 800 Гц в поддиапазоне частот свыше 800 до 2000 Гц в поддиапазоне частот свыше 2000 до 12500 Г ц | ±3 ±4 ±9 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение питания постоянного тока, В - блоков измерительных СКМ-23.1 и СКМ-23.2 - блока измерительного СКМ-23.2Р | 5,0 3,7 |
| Потребляемая мощность, Вт, не более | 3,0 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блоков измерительных СКМ-23.1 и СКМ-23.2 - блока измерительных СКМ-23.2Р | 100 х 70 х 20 100 х 92 х 30 |
| Масса (без ПИП), кг, не более: - блоков измерительных СКМ-23.1 и СКМ-23.2 - блока измерительного СКМ-23.2Р | 0,18 0,25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от +10 до +30 80 от 84 до 106,7 |
наносится на лицевую панель измерительного блока в виде голографической наклейки и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Количество, шт. | ||||
| Комплект «Базовый» | Комплект «Про» | Комплект 23.1 | Комплект 23.2 | Комплект 23.2Р | |
| Блок измерительный СКМ-23.1 | 1 | 1 | 1 | - | - |
| Блок измерительный СКМ-23.2 | 1 | - | 1 | - | |
| Блок измерительный СКМ-23.2Р | - | 1 | - | - | 1 |
| Измерительный микрофон с предусилителем и кабелем | 1 | 1 | - | 1 | 1 |
| Измерительный акселерометр с кабелем | 1 | 1 | - | 1 | 1 |
| Измерительный токосъемник с кабелем | 1 | 1 | 1 | - | - |
| Модуль дистанционного приема и управления МДУ-2 | - | 1 | - | - | 1 |
| Наименование | Количество, шт. | ||||
| Комплект «Базовый» | Комплект «Про» | Комплект 23.1 | Комплект 23.2 | Комплект 23.2Р | |
| Кабель подключения блоков СКМ-23.1, СКМ-23.2 к USB порту ПЭВМ | 1 | 1 | 1 | 1 | 1 |
| Универсальный кабель переходник LEMO-BNC блока СКМ-23.1 | 1 | 1 | 1 | “ | “ |
| Гальванический контакт подключения несимметричных линий к блоку СКМ-23.1 | 1 | 1 | 1 | - | - |
| Гальванический контакт подключения симметричных линий к блоку СКМ-23.1 | 1 | 1 | 1 | - | - |
| Т-коннектор для подключения к разъему BNC | 1 | 1 | 1 | - | - |
| Программное обеспечение «СКМ-23 ПО» на USB-флэш-накопителе | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации КБНМ.468214.023РЭ | 1 | 1 | 1 | 1 | 1 |
| Методика поверки КБНМ.468214.023МП | 1 | 1 | 1 | 1 | 1 |
| Упаковочная тара | 1 | 1 | 1 | 1 | 1 |
осуществляется по документу КБНМ.468214.023МП «ГСИ. Анализаторы низкочастотных сигналов многофункциональные СКМ-23. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.08.2019 г.
Основные средства поверки:
- система для анализа сигналов многоканальная PULSE (регистрационный номер в Федеральном информационном фонде (далее - рег. №) 17590-10);
- прибор для измерения ослабления ступенчатый Д1-25 (рег. № 37210-08);
- калибратор акустический универсальный 4226 (рег. № 41570-09);
- установка вибрационная поверочная 2 разряда по МИ 2070-90;
- анализатор спектра Е4440А (рег. № 26411-04);
- калибратор универсальный Н4-7 (рег. № 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на заднюю панель анализатора, как показано на рисунках 2
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 14.05.2015 № 575 «Об утверждении Государственной
-8
поверочной схемы для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц
Приказ Росстандарта от 29.05.2018 №1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Росстандарта от 30.11.2018 № 2537 «Об утверждении Государственной поверочной схемы для Государственная поверочная схема для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Приказ Росстандарта от 12.12.2018 № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения угла ускорения»
ГОСТ Р 8.714-2010. Фильтры полосовые октавные и на доли октавы. Общие технические требования и методы испытаний.
ГОСТ 17187-2010. Шумомеры. Часть 1. Технические требования
КБНМ.468214.023ТУ «Анализаторы низкочастотных сигналов многофункциональные СКМ-23. Технические условия
