| Номер в госреестре | 60200-15 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ВЗЛЕТ ППД исп. ППД-113, ППД-113*, ППД-213, ППД-Ex |
| Изготовитель | АО "Взлет", г.С.-Петербург; ООО "ИТЦ Взлет", г.С.-Петербург; ООО "Техсервис", г.С.-Петербург; ООО "СКБ Взлет", г.С.-Петербург (срок свидетельства: 19.03.2020 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-1 13*, ППД-213, ППД-Ех предназначены для измерения среднего объемного расхода и/или объема различных жидкостей в напорных трубопроводах (в том числе минерализованной оборотной воды в системах поддержания пластового давления нефтепромыслов, слабоагрессивных абразивных сред).
Принцип действия расходомеров-счетчиков основан на измерении электродвижущей силы (ЭДС), пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. ЭДС воспринимается электродами и преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) круглого или прямоугольного сечения из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнен из электроизолирующего материала.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
ВП выполняется в виде отдельного блока либо конструктивно объединяется с ППРЭ.
Расходомеры выпускаются в следующих исполнениях: ППД-113 - без индикатора, ППД-1 13* - без индикатора с расширенными интерфейсными возможностями, ППД-213 - с индикатором, ППД-Ех - взрывозащищенное.
ППД-113
ППД-213

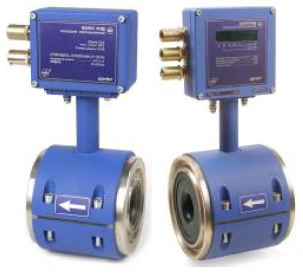

Рисунок 1 - Общий вид расходомеров-счетчиков Для защиты от несанкционированного доступа вторичный измерительный преобразователь расходомера-счетчика должен быть опломбирован в соответствии с рисунком 2
2
1 - пломбировочное отверстие;
2 - пломба.
Рисунок 2 - Схема пломбировки расходомеров-счетчиков
Программное обеспечение расходомеров-счетчиков является встроенным. После включения питания расходомеров-счетчиков программное обеспечение (ПО) проводит ряд самоди-агностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров-счетчиков выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.
Идентификационные данные программного обеспечения расходомеров-счетчиков приведены в таблице 1.
Т а б л и ц а 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВЗЛЕТ ППД |
| Номер версии (идентификационный номер) ПО | 41.77.17.23 |
| Цифровой идентификатор ПО | 0x45EF |
| Другие идентификационные данные | — |
Программное обеспечение расходомеров-счетчиков не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «высокий» (в соответствии с Р 50.2.077-2014).
Пределы допускаемых относительных погрешностей расходомеров при измерении среднего объемного расхода (объема) приведены в таблице 2.
Т а б л и ц а 2
| Диапазон измерения среднего объемного расхода (объема) | Пределы допускаемой относительной погрешности в диапазоне температур от 0°С до 50°С, % | Пределы допускаемой относительной погрешности в диапазоне температур от минус 40°С до 0°С (включительно), % |
| 0,040наиб < Q < Онаиб | ±1,0 | ±2,0 |
| 0,0250наиб < Q < 0,04Онаиб | ±1,5 | ±2,5 |
| 0,01Онаиб < Q < 0,025Qнаиб | ±2,0 | ±3,0 |
| Наименование параметра | Значение параметра |
| Номинальный диаметр Ш1РЭ, DN, мм: - минимальный - максимальный | 10 300 |
| Диапазон измеряемого среднего объемного расхода, м3/ч | от 0,01'0наиб до Qнаиб, где: Qнаиб = 0,0198 DN2 (по заказу диапазон может быть от 0,01 ^наиб до Qнаиб, где Qнаиб— 0,034DN ) |
| Температура измеряемой среды, °С | от 0 до плюс 60 |
| Давление измеряемой среды, МПа | от 0,05 до 25 |
| Минимальная удельная электропроводимость рабочей жидкости, См/м | 510-4 |
| Г абаритные размеры, мм, не более | 514x597x485 |
| Масса, кг, не более | 55 |
| Напряжение питания, В - переменного тока - постоянного тока Частота, Гц | 220+22/-33 12 / 24 / 36 50±1 |
| Потребляемая мощность, Вт, не более | 10 |
| Маркировка взрывозащиты | 1 Ex e mb II T4 Gb X |
| Среднее время наработки на отказ, ч, не менее, | 75 000 |
| Средний срок службы, лет, не менее | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от минус 40 до плюс 50 от 66 до 106,7 |
наносится на лицевую панель расходомера-счетчика методом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Т а б л и ц а 4
| Наименование и условные обозначения | Обозначение | Кол-во |
| 1 Расходомер-счетчик электромагнитный «ВЗЛЕТ ППД»* | ШКСД.407212.001 | 1 |
| 2 Комплект монтажных частей | 1 | |
| 3 Комплект эксплуатационной документациив составе: | 1 | |
| - паспорт | ШКСД.407212.001 ПС2 | |
| - руководство по эксплуатации с методикой поверки | ШКСД.407212.001 РЭ2 | |
| * - исполнение расходомера в соответствии с заказом | ||
осуществляется по методике, изложенной в разделе 3.2 документа «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех. Руководство по эксплуатации. ШКСД.407212.001 РЭ2», утвержденнного ГЦИ СИ ФГУП «ВНИИР» 03 сентября 2014 г.
Основное поверочное оборудование:
- установка поверочная, пределы допускаемой относительной погрешности не более ± 0,3 %, диапазон расходов определяется в соответствии с номинальным диаметром расходомера в пределах от 0,05 до 800 м /ч;
- частотомер Ч3-64, ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты тока не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;
- вольтметр В7-46/1, диапазон от 100 нВ до 1000 В, пределы основной погрешности измерения постоянного напряжения не более ± 0,03 %;
- магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %.
ШКСД.407212.001 РЭ2 Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным «ВЗЛЕТ ППД» исполнения ППД-113, ППД-113*, ППД-213, ППД-Ех
1 ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.
2 ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
3 ШКСД.407212.001 ТУ2 Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнений ППД-113, ППД-113*, ППД-213, ППД-Ех. Технические условия.
- осуществление торговли;
- выполнение государственных учетных операций и учет количества энергоресурсов.
| Зарегистрировано поверок | 2469 |
| Поверителей | 37 |
| Актуальность данных | 17.09.2024 |
