| Номер в госреестре | 60202-15 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | "Геолан-ХХХ" |
| Изготовитель | Общество с ограниченной ответственностью «Сэфитем» (ООО «Сэфитем»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 14.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы предназначены для непрерывного, автоматического, прямого измерения концентраций качества воздуха населенных пунктов, содержания вредных и загрязняющих веществ а воздухе, а так же предназначен для определении доичрыноопасных концентраций горючих газов, парой горючих жидкостей и их совокупности в воздухе.
Г а зо анализаторы используются для осуществления деятельности в области охраны окружающей среды, осуществления деятельности по обеспечению безопасности при чрезвычайных ситуациях, выполнения работ по обеспечению безопасных условий и охраны труда, осуществления производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, осуществления деятельности в области обороны и безопасности государства, осуществления деятельности в области гидрометеорологии.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор iазоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В газоанализаторах в качестве измерительных преобразователей используются электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные, комбинированные сенсоры.
Электрохимический преобразователь применяется для определения концентрации аммиака, водорода, диоксида азота, диоксида серы, кислорода, меркаптана, озона, оксида азота, сероводорода, синильной кислоты, оксида углерода, формальдегида фтороводорода, хлора, хлористого водорода, этанола.
Оптический преобразователь применяется для определения концентрации гексафторида серы, оксид этилена, диоксида углероди. этанола, суммы углеводородов (по СзНв. СбНц или Clii), бензола, бутана, гексана, метана пропана хладона, этилена.
Полупроводниковый преобразователь применяется для определения концентрации водорода. оксида этилена, хладоиов, этанола, суммы углеводородов (по CjH«, С&Ны или СНД бензола, бутана, гексана, метана, пропана, этилена.
Гермокаталигический преобразователь применяется для определения концентрации водорода. метана, суммы углеводородов (по С;,Нн, С<,Нм или СНД
Хемилюминесцентный преобразователь применяется для определения концентрации аммиака, диоксида азота, диоксида серы, меркаптана, оксида этилена, сероводорода, хлора этанола, суммы углеводородов, бензола, бутана, гексана, пропана, этилена.

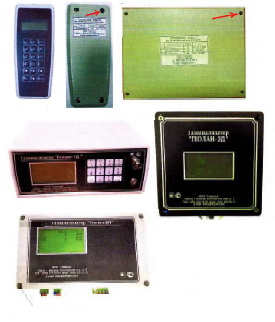

Фотографии общего вида с указанием пломбировки газоанализаторов "Геолан-ХХХ"
Рис. 3 Газоанализатор «Геолан-2П» Рис. 4 Газоанализатор «Геолан-2Д»
Газоанализаторы позволяют одновременно принимать и обрабатывать измерительную информацию с 16 сенсоров. Встроенный цифровой жидкокристаллический индикатор служит для визуального контроля концентрации измеряемых веществ.
Газоанализаторы переносные Теолан-1Д", "Геолан-Ш", Теолан-1ДВ", "Геолан-1ПВ" позволяют установить предупредительный порог сигнализации при превышении (для кислорода понижении) заданной концентрации измеряемых веществ. В процессе измерения газоанализатор позволяет сохранять результаты измерений в встроенной памяти
Газоанализаторы стационарные "Геолан-2Д’\ "Геолан-2П", "Геолан-2ДВ", 'Теолан-2ПВ’’ позволяют устанавливать три порога сигнализации при превышении (для кислорода понижении) заданной концентрации измеряемых веществ. При достижении концентрации заданного порога, кроме того срабатывает звуковая и световая сигнализация, а так же включаются встроенные реле и поступают сигналы на внешние исполнительные устройства. Связь с внешними устройствами (с блоком сбора и обработки информации «Геолан», с панелью оператора, АСУТП и др.) осуществляется как по проводам, так и по беспроводным линиям (радиоканалу).
Маркировка взрывозащиты газоанализаторов "Геолан-1ДВ", "Геолан-1ПВ" имеет обозначение - 1Ех dib ПВ Т4/Нг X (для исполнения газоанализаторов со встроенным аккумулятором).
Маркировка взрывозащиты газоанализаторов 'Теолан-2ДВ", "Геолан-2ПВ" имеет обозначение - 1Ех dib IIB Т4/Н2.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2- Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Aju оритм вычисления цифрового идентификатора программного обеспечения |
| collector- regjim- radio release | collector- quartzno- disp_graph- reg_lim-radio- release.hex | 1.0С | dad6fc46076752830b 8115a62d4a38a7 | MD5 |
| sensor- one_ch_lim -release | sensor-quartz_no-disp _graph-oncchlim-release.hex | 1.0С | 9dd 14420b291 fcc437 f88bdcd5b00725 | MD5 |
Газоанализаторы Теолан-ХХХ1' имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы зашиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Список веществ контролируемые газоанализатором и диапазоны измерений приведены в таблице 3.
Таблица 3 - Список веществ контролируемые газоанализатором и диапазоны измерений
| Наименование вещества | Химическая формула | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| массовая концентрация, мг/м | объемная доля, % | Относительной, % | Приведенной, % | ||
| Аммиак | NH3 | от 0 до 0,1 от 0,1 до 100 от 1 до 1000 | ±20 ±20 | ±25 | |
| Водород | н2 | от 0 до 0,1 от 0,1 до 4,0 | ±20 | ±25 | |
| Г ексафторид сери | SFfi | от 1 до 100 от 100 до 10000 | ±20 | ±25 | |
| Диоксид азота | NOi | от 0 до 0,1 от 0,1 до 10 от 1 до 200 | ±20 ±20 | ±25 | |
| Диоксид серы | SOj | от 0 до 0,1 от 0,1 до 20 от 1 до 500 | ± 20 ±20 | ±25 | |
| Кислород | Оз | от 0,1 до 21 от 1 до 100 | ± 0,2 (абсолютной) ± 0,5 (абсолютной) | ||
| Меркаптан | RSH | от 0,01 до 50 | ±20 | - | |
| Озон | Оэ | от 0 ло 0,02 от 0,02 до 2,0 | ±20 | ±25 | |
| Оксид азота | NO | от 0 до 0,2 от ОД до 20 от 1 до 1000 | * ±20 ±20 | ±25 | |
| Оксид этилена | С2Н4О | от 0 до 0,1 от 0,1 до 200 | ±20 | ±25 | |
| Сероводород | H2S | от 0 до 0,02 от 0.02 до 20 от 1 до 500 | ±20 ±20 | ±25 | |
| Синильная кислота | HCN | от 0 ло 0,1 от 0,1 до 3,0 | ±20 | ±25 | |
| Оксид углерода | СО | от 0,1 до 200 от 1 до 2000 | ±20 ±20 | - | |
| Диоксид углерода | СО, | от 0,1 до 5,0 от 0,1 до 100 | ±20 ±20 | - | |
| Формальдегид | Н2СО | от 0 до 0,1 от 0,1 до 2,0 | ±20 | ±25 | |
| Фтороводород | HF | от 0 до 0.1 от 0,1 до 10,0 | ±20 | ±25 | |
| Хлор | С12 | от 0 до 0,1 от 0,1 до 10 | = 20 | ±25 | |
| Наименование вещества | Химическая формула | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| массовая концентрация, мг/м | объемная доля, % | Относительной, % | Приведенной, % | ||
| Хлористый водород | HCI | от 0 ло 0,2 от 0,2 до 20 | ±20 | ±25 | |
| Этанол | С2Н5ОН | от 1 до 2000 | ± 20 | - | |
| Горючие газы | |||||
| Сумма углеводородов (со СзН#, С6Нм или С Hi), НКПР* | от 0 до 1 от 1 до 50 | ± 20 % | - | ||
| Бензол | CsH6 | от 0 до 0,1 от 0,1 до 100 | ±20 | ±25 • | |
| Бутан | С4Н10 | от 0 до 0,1 от 0,1 до 0,7 | т ±20 | ±25 | |
| Гексан | СЙН,4 | от 0 до 0,001 от 0,001 до 0,5 | ±20 | ±25 | |
| Метан | СН4 | от 0 до 0,004 от 0,004 до 2,2 | ±20 | ±25 | |
| Пропан | С3Н8 | от 0 до 0,1 от 0,1 до 0,85 | ±20 | ±25 | |
| Этилен | С2Н4 | от 0 до 0,1 от 0,1 до 1,15 | ± 20 | ±25 | |
| Хладоны | |||||
| Хладон R12 | CC12F2 | от 40 до 80 | *20 | - | |
| Хладои R22 | CF2CIH | от 100 до 350 | от 40 до 100 * | ±20 | - |
| Хладон R125 | C2F5H | от 40 до 80 ” | ±20 | - | |
| Примечание: ^значение НКПР для определяемых компонентов по МЭК 60079-20-% ** массовая концентрация, млн'1. | |||||
Основные технические характеристики газоанализатора приведены в таблице 4
Таблица 4 - Основные технические характеристики газоанализатора
| Наименование показателя | Значение |
| Пределы допускаемых значений основной абсолютной погрешности (5) измерений кислорода: | |
| в диапазоне от 0,1 до 21 об. доля, % | ±0,2 |
| в диапазоне от 1 до 100 об. доля, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в долях основной погрешности на каждые 10 °С, не более | 0,2 6 |
| Пределы допускаемой дополнительной погрешности от изменения влажности окружающей срсды в долях основной погрешности на каждые 10 %. не более | 0,2 5 |
| Пределы допускаемых значений приведенной погрешности, % не более | ±25 |
| Пределы допускаемых значений основной относительной погрешности измерений, остальные газы, % | ±20 |
| Время установления показаний Т0у, при нормальных условиях, без пробоотборного устройства, с, не более: | |
| для горючих газов | 15 |
| для токсичных газов | 45 |
| для кислорода | 45 |
| Время прогрева и выхода на режим, мин. нс более | 3 |
| Потребляемая мощность, ВА, не более | 55 |
| Габаритные размеры, мм, не более: | |
| газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ», «Геолан- 1Д», «Геолан-1ДВ» | 260*240*120 |
| газоанализаторы стационарные: «Геолан-2Д». «Г'еолан-2ДВ» | 260*240*140 |
| газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П». «Геолан-2ПВ», «Геолан-2Д», «Геолан-2ДВ» | 600*800*250 |
| Масса, кг, не более: | |
| газоанализаторы переносные: «Геолнн-1П», «Геолан-1ПВ», «Геолан- 1Д», «Геолан-1ДВ» | 3.5 |
| газоанализаторы стационарные: «Гсолан*2Д», «Гсолан-2ДВ» | 12 |
| газоанализаторы стационарные с системой пробоподготовки: «Геолан-2П», «Геолан-2Г1В», «Геолан-2Д», «Геолан-2ДВ» | 40 |
| Условия эксплуатации газоанализатора: | |
| температура окружающей среды: | |
| стандартное исполнение | от минус 20 до + 40 °С |
| с системой пробоподготовки | от минус 50 до + 1200 ЛС |
| относительная влажность воздуха при отсутствии конденсата | до 95 % |
| атмосферное давление | от 88 до 125 кПа |
| Электропитание газоанализаторов переносных: «Геолан-1П», «Геолан-1ПВ», «Гсолан-1Д», «Геолан-1ДВ» от 3-х аккумуляторов GP VD 12100 мАч: максимальное напряжение, В максимальный ток, мА | 12,4 500 |
| Электропитание газоанализаторов стационарных; «Геолан-2Д», «Гео-лан-2ДВ» максимальное напряжение. В максимальный ток. мА | 24,8 800 |
| Электропитание газоанализаторов стационарных с системой пробоподготовки: «Гсолан-2П», «ГсолаН“2ПВ», «Геолан-2Д», «Геолан-2ДВ» от сети переменного тока, В: | 220!“ . частота 50 Гц |
| Показатели надежности газосигнализатора: | |
| средний ресурс, ч | 15000 |
| средний срок службы, лет | 10 |
| средний срок сохраняемости, лет | 10 |
| назначенный срок службы, лег | 10 |
Знак утверждения тина
Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Газоанализагор "Геолан-ХХХ".
Паспорт.
Руководство по эксплуатации.
Методика поверки.
Поверка газоанализаторов "Гсолан-ХХХ" осуществляется согласно документу "Газоанализаторы "Геолан-ХХХ". Методика поверки СДЦА 413214.001.000 МП ", утвержденному в сентябре 2014 г. ГЦИ СИ ОАО ФНТЦ "Инверсия".
Основные средства поверки:
- ГСО №№ 4278-88, 3915-87, 4026-87, 4034-87, 3738-87, 8375-2003, 4017-87, 9077-2008, 9541-2010, 9606-2010, 3806-87, 3811-87, 9769-2011, 4293-88, 5902-91, 3907-87, 3969-87, 532990, 5330-90, 5331-90, 5332-90, 6344-92, 10347-2013;
- генератор озона ГС-024-1 по ТУ 25-7407-040-90;
- установка "Микрогаз-Ф" но ТУ 4215-004-07518800-02 с источниками микропотока на C2H5SH, H2S, S02, N02, Cl2, NH3, Н2СО, С6Н6, НС1, HF;
- генератор спирто-воздушных смесей ГСВС-МЕТА-02 номер ао Г осреестр у 28513-09;
- генератор поверочных газовых смесей модульный "Инфан" по ТУ 4215-018-469194352009.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к газоанализаторам *’Геолан-ХХХ"
ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов Общие технические условия.
Техническая документация ООО "Сэфитем", г. Москва.
Осуществление деятельности в области охраны окружающей среды.
Осуществление деятельности по обеспечению безопасности при чрезвычайных си туациях.
Выполнение работ по обеспечению безопасных условий и охраны труди.
Осуществление произволе!венного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Осуществление деятельности в области обороны и безопасности государства. Осуществление деятельности в области гидрометеорологии.
