Государственный реестр средств измерений

Газоанализаторы стационарные ТР-700, 60204-15

60204-15
Газоанализаторы стационарные модели ТР-700 (далее - газоанализаторы) предназначены для измерений концентрации сероводорода в воздухе рабочей зоны предприятий.
Карточка СИ
Номер в госреестре 60204-15
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ ТР-700
Изготовитель "DETCON, Inc.", США
Год регистрации 2015
Срок свидетельства 19.03.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные модели ТР-700 (далее - газоанализаторы) предназначены для измерений концентрации сероводорода в воздухе рабочей зоны предприятий.

Описание

Газоанализаторы стационарные модели ТР-700 являются стационарными приборами непрерывного действия.

Принцип действия газоанализаторов - полупроводниковый.

Конструктивно газоанализаторы выполнены одноблочными в стальном нержавеющем корпусе без покрытия. Измерительная информация отображается на светодиодном дисплее.

Доступ к функциям настройки и обслуживания газоанализаторов осуществляется бесконтактно с помощью магнитного ключа путем воздействия на два программных переключателя «PGM1» и «PGM2».

Г азоанализаторы всех исполнений состоят их 4-х частей:

-    модуль интеллектуального трансмиттера (ITM),

-    модуль интеллектуальный подключаемый - полупроводниковый сенсор,

-    защитный модуль (грязевой щит) с адаптером,

-    соединительная коробка.

Модуль интеллектуального трансмиттера (ITM) включает в себя электронику и микропроцессор, размещенные во взрывозащищенном герметичном корпусе. На передней панели модуля расположены светодиодный четырехразрядный дисплей и магнитные программные переключатели.

К модулю ITM подключается полупроводниковый сенсор.

Провода от модуля ITM выводятся в соединительную коробку взрывозащищенного исполнения, соединенную с ITM резьбовым соединением.

Газоанализаторы ТР-700 имеют светодиодный дисплей, который может функционировать в трех режимах:

-    режим нормального функционирования - на дисплей выводятся результат измерений, определяемый компонент, единицы измерений, сообщения о сбоях;

-    режим корректировки нулевых показаний и чувствительности;

-    режим программирования - обзор состояния газоанализатора, установка диапазона измерений, определяемого компонента (типа газа) и т.д.

Г азоанализаторы обеспечивают выходные сигналы:

-    показания встроенного светодиодного дисплея;

-    унифицированный аналоговый выходной токовый сигнал (4-20) мА;

Т1! I

-    цифровой выходной сигнал, интерфейс RS 485 Modbus ‘RTU;

-    релейный выход («Порог 1», «Порог2», «Ошибка») - по дополнительному заказу.

Также по дополнительному заказу газоанализатор может обеспечивать выходной

сигнал по протоколам HART, Profibus, Foundation Fieldbus.

Лист № 2 всего листов 5

Газоанализаторы выполнены во взрывозащищенном исполнении, вид взрывозащиты "взрывонепроницаемая оболочка” по ГОСТ Р 51330.1-99, маркировка взрывозащиты lExdIIB+H2T4.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP 65 по ГОСТ 14254.

Газоанализаторы имеют специальную защиту от атмосферных воздействий, влаги, вибрации и коррозии.

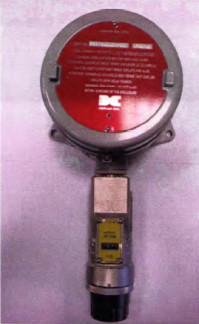

Внешний вид и схема размещения средств защиты от несанкционированного доступа газоанализаторов стационарных модели ТР-700 приведены на рисунке 1

Программное обеспечение

Газоанализаторы стационарные модели ТР-700 имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Программное обеспечение газоанализаторов стационарных модели ТР-700 идентифицируется на дисплее при включении электрического питания путем вывода номера версии встроенного ПО.

Программное обеспечение выполняет следующие функции:

-    прием и обработку измерительной информации;

-    формирование выходного аналогового и цифрового сигнала;

-    проведение калибровки газоанализатора;

-    диагностика состояния аппаратной части.

Идентификационные данные программного обеспечения приведены в таблице 1.

Лист № 3 всего листов 5

Таблица 1

Наименование

программного

обеспечения

Идентификационн

ое наименование программного обеспечения

Номер версии

программного

обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

ТР700

firmware

ТР700

12.07L

А6А58873

CRC

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по

МИ 3286-2010.

Технические характеристики

1 Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности для газоанализаторов стационарных модели ТР-700

Определя

емый

компонент (ПДК*в млн1) (ppm)

Диапазоны

измерений объемной доли, млн (ppm)

Пределы допускаемой

основной погрешности, %

Предел Допускаемого времени установле

ния показаний

Т0.9Д» С

Назначение

Приведенная

Относительная

1

3

4

5

6

7

H2S

Сероводород

0-20

0-50

±20

±20

-

60

Контроль ПДК

0-100

-

±20

При аварийных ситуациях

1 Пределы допускаемой вариации выходного сигнала газоанализатора,

в долях от пределов допускаемой основной погрешности    0,5

2    Пределы допускаемой дополнительной погрешности от влияния

изменения температуры окружающей среды в пределах рабочих условий на каждые 10°С, в долях от пределов допускаемой основной погрешности    0,5

3    Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 0 до 60

% и от 60 до 100 % в долях от пределов допускаемой основной погрешности    1,0

4    Пределы допускаемой дополнительной погрешности от влияния

изменения атмосферного давления в пределах рабочих условий на каждые

3,3 кПа, в долях от пределов допускаемой основной погрешности    0,3

5    Номинальное время подготовки к работе Г0 9 ном, с    60

6    Время прогрева, мин, не более    60

7    Напряжение питания постоянного тока, В    от 11 до 30

8    Потребляемая мощность, В А, не более:    2

Лист № 4 всего листов 5

9 Г абаритные размеры и масса элементов газоанализатора приведены в таблице 3.

Т аблица 3

Элемент газоанализатора

Г абаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

диаметр

Модуль интеллектуального трансмиттера (ITM) с термохимическим сенсором

130

55

1,2

Соединительная коробка

110

155

140

-

2,9

Защитный модуль (грязевой щит) с адаптером

60

-

-

50

0,1

10 Срок службы: полупроводникового сенсора, не менее, лет трансмиттера (электроники), не менее лет Рабочие условия эксплуатации

5

5

от минус 50 до плюс 75

от 10 до 100

от 70 до 120

от 0 до 6

-    диапазон температуры окружающей и анализируемой сред, °С

-    диапазон относительной влажности окружающей среды, %

-    диапазон атмосферного давления, кПа

-    скорость воздушного потока, м/с

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой поверхности газоанализатора.

Комплектность

Комплект поставки датчика указан в таблице 4.

Т аблица 4

Наименование

Кол-во

Основной комплект:

Г азоанализатор стационарный модели ТР-700

1

Калибровочный адаптер

1

Магнит для настройки газоанализатора

1

Руководство по эксплуатации

1

Методика поверки

1

Дополнительное оборудование:

Крепежный комплект для монтажа в воздуховоде (по требованию заказчика)

Поверка

Поверка газоанализаторов модели ТР-700 проводится в соответствии с документом "Газоанализаторы стационарные модели ТР-700 Методика поверки", разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ "Инверсия" 05 февраля 2013 г.

Лист № 5 всего листов 5

Основные средства поверки:

-    генератор газовых смесей ГТС-ОЗ-ОЗ по ШДЕК.418313.001 ТУ (№19351-05 в

Госреестре РФ) в комплекте со стандартными образцами состава: газовые смеси H2S/N2 ГСО

4282-88 по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) - воздух марки А по ТУ 6-21-5-85.

Сведения о методах измерений

приведены в документе «Газоанализаторы стационарные модели ТР-700. Руководство по эксплуатации», 2012 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным модели ТР-700

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений

содержания компонентов в газовых средах.

4    ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей

зоны.

5    Техническая документация фирмы «DETCON, Inc.».
