Газосигнализаторы ГАИ-1М, 60205-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Г азосигнализаторы Г АИ-1М Назначение средства измерений

Газосигнализатор ГАИ-1М предназначен для контроля воздуха рабочей зоны с целью автоматической сигнализации, оповещающей о нарушении технологического процесса уничтожения люизита на объектах по уничтожению химического оружия.

Описание

Принцип действия газосигнализатора ГАИ-1М - ионизационный и основан на ядерно-ионизационном методе газового анализа.

Процесс ионизации анализируемого воздуха осуществляется в ионизационной камере датчика газосигнализатора. Ионизация обеспечивается радиоактивным источником альфа-излучения на основе плутония 239.

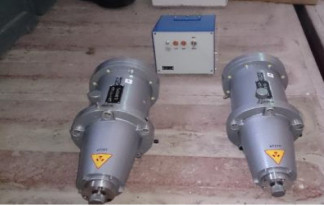

В состав газосигнализатора входят: два датчика во взрывозащищенном исполнении и пульт управления и сигнализации (пульт УС). Общий вид представлен на рисунке 1.

Для защиты прибора от несанкционированного вскрытия корпус прибора опломбирован (рисунок 2).

Рисунок 1

В целях искробезопасности электропитание газосигнализатора осуществляется через разделительный трансформатор.

Отбор пробы - непрерывный и обеспечивается путем прососа анализируемого воздуха через ионизационную камеру с помощью эжектора, питающегося от сети сжатого воздуха.

Для автоматической компенсации влияния фона мешающих примесей при одновременной работе двух датчиков (Д1 и Д2) газосигнализатор имеет дополнительный блок сигнализации, работающий на выделении разностного сигнала (Д1-Д2).

Вся сигнализация, органы управления и настройки размещены на пульте УС.

Газосигнализатор ГАИ-1М обеспечивает для каждого датчика:

-    световую сигнализацию автоматического контроля УСТ.0 зеленого цвета с периодичностью включения (5,5 ± 0,5) мин;

-    световую сигнализацию об опасности СИГНАЛ желтого цвета при превышении порогового значения концентрации паров люизита (2,5 ± 0,5)10 мг/л и выше;

-    световую сигнализацию НЕИСПР. И НЕИСПР. РАСХОД красного цвета о неисправности газосигнализатора и отсутствии расхода воздуха;

-    отображение текущего значения выходного сигнала на микроамперметрах с диапазоном измерения от 0 до 100 мкА при установке переключателя ПОРОГ - СИГНАЛ в положение СИГНАЛ;

-    отображение значения порога срабатывания измерительной схемы на микроамперметрах при установке переключателя ПОРОГ - СИГНАЛ в положение ПОРОГ;

-    автоматическую периодическую проверку работоспособности газосигнализатора электрическим сигналом;

-    передачу через разъем ВЫХОД для информационной связи с другими системами выходных аналоговых сигналов с датчиков Д1 и Д2 или разностного сигнала (Д1-Д2), а также выходов в виде напряжения (10 В): СИГНАЛ; НЕИСПР.; НЕИСПР. РАСХОД.

Газосигнализатор имеет выход "сухими" контактами на внешнюю сигнализацию об опасности через разъем СИГНАЛИЗАЦИЯ.

По условиям эксплуатации газосигнализатор является изделием третьего порядка по ГОСТ 12997-84.

Условия эксплуатации газосигнализатора:

-    температура окружающей среды от 15 до 40 0С;

-    относительная влажность воздуха от 30 до 80 % при температуре 20 оС;

-    атмосферное давление от 84 до 107 кПа (от 630 до 800 мм рт.ст.);

-    чистота сжатого воздуха для питания датчиков не ниже 3 класса по 17433-80 с примесями пыли не крупнее 5 мкм;

-    пространственное положение - горизонтальное.

Датчики газосигнализатора имеют взрывозащищенное исполнение с маркировкой 1Exd[ib]IICT2. Уровень взрывозащиты - "взрывобезопасный" по ГОСТ Р 51330.13-99, обеспеченный видами взрывозащиты: "Взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99 и "Искробезопасная электрическая цепь" по ГОСТ Р 51330.10-99.

Конструкция прибора обеспечивает защиту от попадания внутрь пыли и воды. Степень защиты IP54 по ГОСТ 14254-96.

Газосигнализатор выполнен в виброустойчивом исполнении L3 по ГОСТ 12997-84.

Климатическое исполнение - УХЛ 4 по ГОСТ 15150-69.

Технические характеристики

1    Порог срабатывания газосигнализатора при нормальных климатических условиях составляет (2,5 ± 0,5)* 10-3 мг/л.

2    Время срабатывания газосигнализатора составляет не более 30 с.

3    Потребляемая мощность - не более 70 ВА.

4    Электропитание газосигнализатора осуществляется от сети переменного тока (220+22/-33) В с частотой (50 ± 1) Гц.

5    Просос анализируемого воздуха через ионизационную камеру датчика осуществляется воздушным эжектором с питанием от сети сжатого воздуха давлением 137 кПа ± 13,7 кПа (1,4 кгс/см2 ± 0,14 кгс/см2).

Расход воздуха через ионизационную камеру - от 1,5 до 2,5 л/мин.

6    Время выхода на рабочий режим не превышает 30 мин.

7    Срок службы газосигнализатора - 6 лет.

8    Срок службы радиоактивного источника альфа-излучения - 10 лет.

9    Габаритные размеры:

-    датчик - 565 х 198 мм;

-    пульт УС - 520 х 390 х 200 мм;

-    трансформатор разделительный - 191 х161 х140 мм.

10    Масса газосигнализатора - не более 52 кг, в том числе:

-    датчик - 15,5 кг;

-    пульт УС - 16,5 кг;

-    трансформатор разделительный - 3,9 кг.

11    Г азосигнализатор обеспечивает обнаружение зарина, зомана и вещества типа Ух в следующих условиях:

-    рабочий диапазон температур    от 10 до 30 оС;

-    относительная влажность воздуха    от 30 до 80 %.

12    Газосигнализаторы могут транспортироваться всеми видами транспорта (кроме морского) в любое время года при воздействии температур от минус 50 до плюс 50 оС и относительной влажности 98 % при 35 оС.

13    Программное обеспечение отсутствует.

14    Ресурс - 20 000 часов.

Знак утверждения типа

Знак утверждения типа наносится штемпелеванием на титульный лист Руководства по эксплуатации. В формуляры газосигнализаторов наносится оттиск поверительного клейма (каучукового) и вклеивается голографическая марка.

Таблица 1

Комплект поставки газосигнализатора ГАИ-1М приведен в таблице 1.

Поверка

Осуществляется согласно документу "Газосигнализатор ГАИ-1М. Методика поверки ИЮВТ.413441.001 ДЛ ", утвержденному в мае 2009 года ГЦИ СИ ОАО ФНТЦ "Инверсия".

Межповерочный интервал - 2 года.

Основные средства проведения поверки при выпуске из производства и в процессе эксплуатации:

-    газодинамический стенд (динамическая установка) для создания концентраций паров примесей, ОСТ В 6-20-2547-82.

-    ГСО № 8245-2003 состава люизита.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газосигнализаторам ГАИ-1М

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

1    Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.

2    Осуществление деятельности в области обороны и безопасности государства.
