Газосигнализаторы автоматические СИП-100, 60212-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Газосигнализаторы автоматические СИП-100 Назначение средства измерений

Газосигнализаторы автоматические СИП-100 предназначены для автоматического измерения содержания фосфорорганических отравляющих веществ, таких как зарин, зоман, вещество типа Ух в воздухе на уровне 100 предельно допустимых концентраций рабочей зоны (ПДКр.з.).

Описание

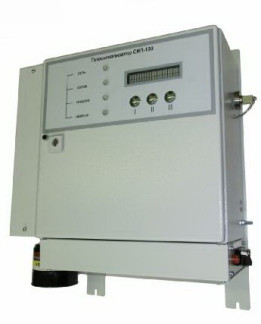

Г азосигнализатор является автоматическим стационарным прибором.

Принцип действия газосигнализатора основан на методе спектрометрии ионной подвижности.

Преобразователем концентрации является ион-дрейфовая трубка, которая включает зону реакции и зону дрейфа, разъединенные сеточным затвором.

Проба вводится в зону реакции, где происходит ионизация молекул под действием бета-излучения радиоактивного источника Ni-63. Постоянное электрическое дрейфовое поле извлекает ионы выбранной полярности, увлекая их во встречном направлении дрейфовому газу. На сеточном затворе создается поперечное поле, через которое не проходят образовавшиеся ионы. В выбираемых оператором временных интервалах напряжение затвора кратковременно удаляется, затвор «открывается» и пакет ионов вводится в дрейфовую область. Эти ионы затем разделяются согласно размеру, форме, массе и заряду, и различные типы ионов достигают коллектора в

разное время. Ионы разряжаются на коллекторе, и восстановленные нейтральные молекулы вещества выносятся потоком дрейфового газа наружу. Возникающий на коллекторе ток усиливается в электрометрическом усилителе и в преобразованном виде поступает в микропроцессорную систему для дальнейшей обработки. Отношение времени выхода пика вещества к времени выхода реагирующего пика является характеристической величиной для данного вещества. Длительность импульса, подаваемого на открытие сеточного затвора, лежит в пределах от 50 до 200 мкс, время дрейфа - 20 мс. В качестве дрейфового газа используется сухой очищенный атмосферный воздух.

В корпусе газосигнализатора размещены: преобразователь концентрации; плата высоковольтного источника питания; электрометрический усилитель; блок газодинамический с ресивером.

С наружной стороны корпуса расположены: осушитель; фильтрующе-поглощаю-щая коробка; предохранитель; звуковое устройство; разъем последовательного порта; блок входного аэрозольного фильтра, разъем для подключения питания; тумблер ВКЛ/ВЫКЛ.

На дверце корпуса расположены: дисплей, плата индикации.

На лицевой панели газосигнализатора расположены: замок; светодиод НЕИСПР; светодиод ОПАСНО; светодиод СЕТЬ; светодиод ГОТОВ; кнопки для переключения режимов I, II, III.

Для защиты прибора от несанкционированного вскрытия газосигнализатор опломбирован пломбой ОТК (рисунок 2).

Влияние встроенного программного обеспечения газосигнализатора СИП-100 учтено при нормировании метрологических характеристик.

Газосигнализатор СИП-100 имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

Технические характеристики

3

Порог срабатывания при нормальных климатических условиях составляет, мг/м :

(2,0 x 10'3 ± 25 %);

(1,0 x 10-3 ± 25 %);

-4

-    по зарину -

-    по зоману -

-    по веществу типа Ух -    (5,0 x 10"* ± 25 %).

Время срабатывания газосигнализатора не более 15 с.

Последействие газосигнализатора не более 15 с.

Время выхода на рабочий режим не более 30 мин.

Газосигнализатор специфичен к следующим мешающим примесям в диапазоне концентрации:

при определении зарина:

-    изопропиловый спирт

-    моноэтаноламин

-    изопропилметилфосфонат

-    диизопропилметилфосфонат при определении зомана:

-    пинаколиновый спирт

-    дипинаколилметилфосфонат

-    моноэтаноламин

-    пинаколилметилфосфонат при определении Ух:

-    изобутиловый спирт

-    изобутилметилфосфонат

-    диизобутилметилфосфонат -К,К-диэтиламиноэтилмеркаптан

-    N-метилпирролидон

от 0,0 до 8,0 мг/м ; от 0,0 до 0,4 мг/м ; от 0,0 до 0,1 мг/м ; от 0,0 до 0,1 мг/м ;

от 0,0 до 8,0 мг/м ; от 0,0 до 9,0 x 10-2 мг/м3; от 0,0 до 0,4 мг/ м ; от 0,0 до 5,0 х 10-2 мг/м3;

от 0,0 до 8,0 мг/м от 0,0 до 9,0 x 10-2 мг/м3 от 0,0 до 9,0 x 10-2 мг/м3; от 0,0 до 0,3 мг/м3 от 0,0 до 1,2 x 10-2 мг/м3;

при определении вещества типа Ух:

-^№диэтиламиноэтилмеркаптан от 0,3 мг/м .

При готовности к анализу и отсутствии ошибок в работе газосигнализатора включается светодиод ГОТОВ на лицевой панели газосигнализатора.

Газосигнализатор имеет встроенную автоматическую систему диагностики неисправности и включает светодиод НЕИСПР на лицевой панели газосигнализатора при наличии ошибок в функционировании газосигнализатора.

Электропитание газосигнализатора осуществляется через блок питания от сети переменного тока 220 В (+10/ -15) %; (50 ± 1) Гц.

В газосигнализаторе используется высоковольтный источник питания с выходным напряжением до 4 кВ.

Мощность, потребляемая газосигнализатором, не превышает 160 ВА. Газосигнализатор работоспособен при воздействии следующих климатических факторов в диапазоне:

-    температура, °С

от плюс 10 до плюс 30;

от 45 до 80; от 84 до 106,4 (от 630 до 800).

от плюс 5 до плюс 40;

70.

-    относительная влажность, %

-    атмосферное давление, кПа (мм. рт. ст.)

Условия транспортирования и хранения:

-    температура, °С

-    относительная влажность, %, не более Показатели надежности:

-    наработка на отказ (при работе 24 ч в сутки), ч, не менее

10000;

10;

1;

25.

536 х 219 х 570.

-    срок службы, лет, не менее

-    время восстановления работоспособности, ч, не более Масса газосигнализатора, кг, не более Габаритные размеры газосигнализатора, мм, не более

Знак утверждения типа

Знак утверждения типа наносят на боковую сторону корпуса газосигнализатора и на титульный лист Руководства по эксплуатации ДКТЦ.413446.002РЭ методом штемпелевания.

Комплектность

Комплектность газосигнализатора приведена в таблице 2. Таблица 2- Комплектность

Осуществляется в соответствии с документом «Газосигнализатор автоматический СИП-100. Методика поверки ДКТЦ.413446.002 МП», утвержденным в сентябре 2012 года Руководителем ГЦИ СИ ОАО ФНТЦ «Инверсия».

Основные средства поверки:

-установка газодинамическая ГДУ-33 РЮАЖ.441572.033 - создаваемые концентрации зарина, зомана, вещества типа Ух (от 1 x 10-4 до 5 x 10-9) мг/л;

-    ГСО состава зарина 8240-2003;

-    ГСО состава зомана 8247-2003;

-    ГСО состава аналога вещества Vx 8249-2004.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газосигнализаторам автоматическим СИП-100

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    Газосигнализатор автоматический СИП-100. Технические условия ДКТЦ.413446.002 ТУ.

Рекомендации к применению

-    при осуществлении деятельности в области охраны окружающей среды.

-    при осуществлении деятельности в области обороны и безопасности государства.
