| Номер в госреестре | 60215-15 |
| Наименование СИ | Газосигнализаторы |
| Обозначение типа СИ | «Эдельвейс» |
| Изготовитель | Общество с ограниченной ответственностью «Научно – производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азосигнализаторы «Эдельвейс» (далее - газосигнализаторы) предназначены для непрерывного автоматического контроля воздушной среды с целью обнаружения превышения пороговых концентраций отравляющих веществ (ОВ), аварийно химически опасных веществ (АХОВ), горючих газов и паров, органических веществ, диоксида углерода, кислорода, а также измерения мощности амбиентной дозы гамма-излучения.
Газосигнализаторы обеспечивают отображение текущих результатов измерений, звуковую и световую сигнализацию и выработку управляющих сигналов при превышении пороговых значений концентраций и мощности амбиентной дозы гамма излучения. Газосигнализаторы могут устанавливаться в помещениях, на открытых площадках, в системах приточной/вытяжной вентиляции, в местах массового пребывания людей и на транспортных средствах.
Газосигнализаторы используются в качестве самостоятельного устройства или в виде модуля, встраиваемого в другое оборудование.
Измерение:
- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (С12), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCI2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
- довзрывоопасных концентраций горючих газов и паров;
производится интеллектуальными сенсорными модулями ИСМ-4Т (далее - ИСМ, Технические условия ТУ 4215-025-47275141-17). ИСМ предназначены для преобразования текущей концентрации измеряемого газа в цифровой код.
Градуировочные характеристики, значения порогов срабатывания сигнализации, параметры температурной компенсации, тип измеряемого газа и диапазон измерения записаны в энергонезависимую память ИСМ.
Принцип действия:
- ИСМ объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
- ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК), оптико-абсорбционный (ОА);
- ИСМ массовой концентраций паров органических веществ - фотоионизационный
(ФИ);
- ИСМ объёмной доли диоксида углерода - оптико-абсорбционный (ОА).
Измерение концентрации ОВ: зарина, зомана, веществ типаУх и иприта производится
ионизационным детектором с радиоактивным источником 63Ni, активностью менее 100 МБк.
Измерение уровня радиационного фона производится детектором мощности амбиентной эквивалентной дозы гамма-излучения.
Газосигнализаторы выпускаются в различных модификациях, отличающихся конструктивным исполнением, функциями, комплектностью и назначением. Основные модификации газосигнализаторов представлены в таблице 1.
| Наименование модификации | Эдельвейс СТ | Эдельвейс ТМ | Эдельвейс М |
| Тип газоанализатора | Стационарный | Встраиваемый | Носимый |
| Обозначение модификации | ЕКРМ.413445.024 | ЕКРМ.413445.028 | ЕКРМ.413445.029 |
| Максимальное количество устанавливаемых ИСМ | 18 | 6 | 6 |
| Канал группового обнаружения ОВ | устанавливается по заказу | ||
| Блок детектирования гамма-излучения | устанавливается по заказу | ||

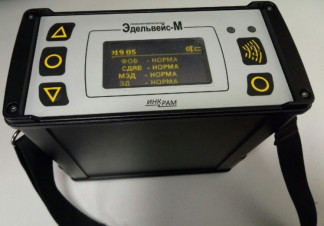

Общий вид газосигнализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Газосигнализаторы имеют встроенное программное обеспечение.
Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее, передачи по протоколу Ethernet следующей информации:
-Текущего времени;
-Данных о превышении порогов по всем каналам измерения;
-Мощности эквивалентной дозы;
-Ориентировочной концентрации по каналу АХОВ;
-Данных архива измерений;
-Сообщений об ошибках и предупреждений.
Встроенное ПО газосигнализаторов «Эдельвейс» имеет следующую структуру:
-Модуль инициализации и настройки;
-Модуль опроса и обработки данных;
-Модуль архивирования данных;
-Модуль, реализующий протокол выдачи данных по TCP/IP;
-Модуль отображения данных на экране;
-Модуль светозвуковой сигнализации;
Влияние встроенного программного обеспечения газосигнализаторов «Эдельвейс» учтено при нормировании метрологических характеристик.
Назначение элементов меню и порядок действий при работе ПО описаны в эксплуатационной документации.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Модификация | Эдельвейс СТ и Эдельвейс ТМ | Эдельвейс М |
| Идентификационное наименование ПО | Edelweiss ST | Edelweiss M |
| Номер версии (идентификационный номер) ПО | 6.0.0.1 | 5.2.1.1 |
| Идентификационные данные (признаки) | Значение | |
| Цифровой идентификатор ПО | adc831e5b2469682171cb8996eb80 32f, алгоритм MD5 | dc004250de333efe7bde6c337c 7856b6, алгоритм MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:
- средний: используются специальные программные средства защиты от преднамеренных изменений (ПО EdelweissPC).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергий фотонного ионизирующего излучения, МэВ | от 0,05 до 3,0 |
| Время срабатывания при подаче трехкратной пороговой концентрации по всем газам, согласно таблице 6, за исключением соляной кислоты и фосгена, с, не более | 30 |
| Время срабатывания при подаче трехкратной пороговой концентрации фосгена и соляной кислоты, с, не более | 90 |
| Время срабатывания при подаче пороговой концентрации ОВ, с, не более | 15 |
| Последействие газосигнализатора при пороговых концентрациях зарина и зомана, с, не более | 60 |
| Последействие газосигнализатора при пороговых концентрациях вещества типа Vх, и иприта, с, не более | 180 |
| Последействие газосигнализатора при пороговых концентрациях других газов за исключением соляной кислоты и фосгена, с, не более | 30 |
| Последействие газосигнализатора при пороговых концентрациях соляной кислоты и фосгена, с, не более | 45 |
| Время срабатывания и последействия | нормируется по |
| первому (предупредительному) порогу для всех каналов |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные, мм, не более: | |
| - переносного газосигнализатора Эдельвейс СТ | 500x420x250 |
| - переносного газосигнализатора Эдельвейс ТМ - переносного газосигнализатора Эдельвейс М | 455x280x115 335x300x150 |
| Масса, кг, не более: | |
| - Эдельвейс СТ | 18 |
| - Эдельвейс ТМ | 12 |
| - Эдельвейс М | 6 |
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 15 |
| Потребляемая мощность переносного газоанализатора, В А, не более Потребляемая мощность одного модуля стационарного газоанализатора, ВА, не более | 8 20 |
| Потребляемая мощность газосигнализатора Эдельвейс СТ, ВА, не более | 30 |
| Потребляемая мощность газосигнализатора Эдельвейс ТМ, ВА, не более | 10 |
| Время непрерывной работы газосигнализатора Эдельвейс М от полностью заряженной аккумуляторной батареи, ч, не менее | 6 |
| Условие транспортировки газосигнализаторов Эдельвейс в упаковке, °С | от -40 до +50 |
| Средняя наработка на отказ, ч | 20000 |
| Срок службы, лет | 10 |
Диапазоны измерений и предел допускаемой погрешности указаны в Таблице 5.
Таблица 5 - Диапазон измерений и предел допускаемой погрешности
| Определяемый компонент | Единица измерений | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (А0) |
| Сероводород | мг/м3 | от 0 до 3 | ±0,6 |
| св.3 до 20 | ±(0,6 + 0,2(Свх - 3)) 1) | ||
| Сероводород | мг/м3 | от 0 до 10 | ±2 |
| св. 10 до 50 | ±(2 + 0,2(Свх - 10)) 1) | ||
| Аммиак | мг/м3 | от 0 до 20 | ±4 |
| св. 20 до 100 | ±(4 + 0,2(Свх - 20)) 1) | ||
| Аммиак | мг/м3 | от 0 до 400 | ±80 |
| св. 400 до 2000 | ±(80 + 0,2(Свх - 400)) 1) | ||
| Аммиак | мг/м3 | от 0 до 120 | ±20 |
| св. 120 до 600 | ±(20+0,2(Свх - 120)) 1) | ||
| Аммиак | мг/м3 | от 0 до 20 | ±5 |
| св. 20 до 200 | ±(5 + 0,2(Свх - 20)) | ||
| Хлор | мг/м3 | от 0 до 1 | ±0,2 |
| св. 1 до 6 | ±(0,2 + 0,2(Свх - 1)) 1) | ||
| Хлор | мг/м3 | от 0 до 10 | ±2 |
| св. 10 до 50 | ±(2 + 0,2(Свх - 10)) 1) | ||
| Хлор | мг/м3 | от 0 до 6 | ±1,2 |
| св. 6 до 30 | ±(1,2 + 0,2(Свх - 6)) 1) | ||
| Хлористый водород | мг/м3 | от 0 до 3 | ±1 |
| св. 3 до 10 | ±(1 + 0,2(Свх - 3)) 1) | ||
| Оксид углерода | мг/м3 | от 0 до 20 | ±4 |
| св. 20 до 100 | ±(4 + 0,2(Свх - 20)) 1) | ||
| Оксид углерода | мг/м3 | от 0 до 200 | ±40 |
| св. 200 до 1000 | ±(40 + 0,2(Свх - 200)) 1) | ||
| Диоксид азота | мг/м3 | от 0 до 5 | ±1 |
| св. 5 до 20 | ±(1 + 0,2(Свх - 3)) 1) |
| Определяемый компонент | Единица измерений | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (А0) |
| Диоксид азота | мг/м3 | от 0 до 10 | ±2 |
| св. 10 до 50 | ±(2 + 0,2(Свх - 10)) 1) | ||
| Диоксид серы | мг/м3 | от 0 до 6 | ±1,2 |
| св. 6 до 30 | ±(1,2 + 0,2(Свх - 6)) 1) | ||
| Диоксид серы | мг/м3 | от 0 до 20 | ±4 |
| св. 20 до 100 | ±(4 + 0,2(Свх - 20)) 1) | ||
| Фосген | мг/м3 | от 0 до 1 | ±0,3 |
| св. 1 до 5 | ±(0,3 + 0,25(Свх - 1)) 1) | ||
| Синильная кислота | мг/м3 | от 0 до 3 | ±0,6 |
| св. 3 до 15 | ±(0,6 + 0,25(Свх - 3)) 1) | ||
| Кислород | % (об.д.) | от 0 до 30 | ±0,9 |
| Водород | % (об.д.) | от 0 до 2 | ±0,2 |
| Горючие газы и пары | % НКПР | от 0 до 50 | ±5 |
| Горючие газы и пары | % НКПР | от 0 до 50 | ±5 |
| от 50 до 100 | ±(5+0,1(Свх - 50)) 1) | ||
| Диоксид углерода | объемная доля, % | от 0 до 5 | ±(0,1 + 0,15Свх) 1) |
| Фосфин | мг/м3 | от 0 до 2 | ±0,4 |
| св. 2 до 10 | ±(0,4 + 0,2(Свх - 2)) 1) | ||
| Пары органических веществ | мг/м3 | от 0 до 20 | ±(0,5 + 0,2Свх) 1) |
| Пары органических веществ | мг/м3 | от 0 до 200 | ±(5 + 0,2Свх) 1) |
| Пары органических веществ | мг/м3 | от 0 до 2000 | ±(10 + 0,2Свх) 1) |
| 1) Свх - действительное значение концентрации измеряемого компонента в ПГС | |||
Пороговые значения концентрации АХОВ, установленные в ИСМ при выпуске с производства приведены в таблице 6.
Таблица 6 - Пороговые значения концентрации АХОВ
| Наименования ИСМ | Единица физической величины | Значение порога* срабатывания сигнализации устанавливаемого при выпуске | |
| «ПОРОГ 1» | «ПОРОГ 2» | ||
| ИСМ-CnHm-tk (по метану) | % НКПР | 10 | 20 |
| ИСМ-CnHm-tk (для суммарных углеводородов) | 7 | 12 | |
| ИСМ-CnHm-oa (по метану, бутану, пропану, гексану) | 10 | 20 | |
| ИСМ-О2 | объемная доля, % | 23,0 (на повышение) | 19 (на принижение) |
| ИСМ-Н2 | 0,4 | 0,8 | |
| ИСМ-Ш2 | 1,2 | 4,5 | |
| ИСМ-СО 1.0 | мг/м3 | 20 | 90 |
| ИСМ-СО 2.0 | 200 | 600 | |
| Наименования ИСМ | Единица физической величины | Значение порога* срабатывания сигнализации устанавливаемого при выпуске | |
| «ПОРОГ 1» | «ПОРОГ 2» | ||
| ИСМ-С12 1.0 | 1 | 5 | |
| ИСМ-С12 2.0 | 5 | 20 | |
| ИСМ-С12 3 .0 | 3 | 10 | |
| ИСМ-Nm 1.0 | 20 | 60 | |
| ИСМ-Nm 2.0 | 200 | 500 | |
| ИСМ-NH3 3.0 | 60 | 500 | |
| ИСМ-Nm 4.0 | 20 | 100 | |
| ИСМ-rns 1.0 | мг/м3 | 3 | 10 |
| ИСМ-Н2S 2.0 | 10 | 20 | |
| ИСМ-НС1 1.0 | 5 | 9 | |
| ИСМ-NO2 1.0 | 5 | 15 | |
| ИСМ-Ш2 2.0 | 5 | 25 | |
| ИСМ-Б02 1.0 | 10 | 30 | |
| ИСМ-Б02 2.0 | 30 | 90 | |
| ИСМ-СОС12 1.0 | 1,5 | 4,5 | |
| ИСМ-НСN 1.0 | 3 | 10 | |
| ИСМ- PH3 1.0 | 2 | 5 | |
| ИСМ-PID 1.0 (по винилхлориду) | 5 | 15 | |
| ИСМ-PID 1.0 (по метилмеркаптану) | мг/м3 | 3 | 10 |
| ИСМ-PID 1.0 (по этилмеркаптану) | 3 | 10 | |
| ИСМ-PID 1.0 (по фенолу) | 3 | 10 | |
| ИСМ-PID 1.0 (по сероуглероду) | 10 | 15 | |
| ИСМ-PID 2.0 (по изобутилену) | 100 | 150 | |
| ИСМ-PID 2.0 (по бензолу) | 15 | 45 | |
| ИСМ-PID 2.0 (по бутанолу) | 30 | 90 | |
| ИСМ-PID 2.0 (по о-ксилолу) | 50 | 150 | |
| ИСМ-PID 3.0 (по толуолу) | 150 | 450 | |
| ИСМ-PID 3.0 (по гексану) | мг/м3 | 300 | 900 |
| ИСМ-PID 3.0 (по этанолу) | 1000 | 1500 | |
| * По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации. | |||
Пороговые концентрации срабатывания сигнализации по ОВ представлены в Таблице 7.
Таблица 7 - Пороговые концентрации срабатывания сигнализации по ОВ
| Определяемый компонент | Порог 1, мг/м3 | Порог 2, мг/м3 |
| Зарин | 610-2 | 110-1 |
| Зоман | 2,4 10-2 | 410-2 |
| Vx | 610-3 | 110-2 |
| Иприт | 12 | 20 |
Диапазон измерения мощности эквивалентной дозы гамма-излучения, предел основной относительной погрешности и пороги сигнализации представлены в Таблице 8.
Таблица 8 - Диапазон измерения мощности эквивалентной дозы гамма-излучения, предел основной относительной погрешности, пороги сигнализации_
| Диапазон измерения МЭД гамма-излучения, Зв/час | Пределы допускаемой основной относительной погрешности не более, % | Пороги сигнализации, мкЗв/час | |
| Предупредительный | Тревожный | ||
| от 10-7 до 10-6 от 10-6 до 10 | ±(15 + 4/Н) 1) ±15 | 0,35 | 1,2 |
| 1) Н - измеренное значение МЭД (мк3в/ч). | |||
Диапазон рабочих температур и относительной влажности представлены в таблице 9.
Таблица 9 - Диапазон рабочих температур и относительной влажности
| Обозначение модификаций | Диапазон температур, °С | Диапазон относительной влажности при температуре +3 5 °С (без конденсации), % |
| Для всех модификаций газосигнализатор «Эдельвейс» без дисплея | от -40 до +50 | от 20 до 95 |
| Для всех модификаций газосигнализатор «Эдельвейс» с LCD дисплеем | от -20 до +50 | от 20 до 95 |
| Примечание - Диапазон рабочих температур газосигнализатора при контроле зарина, зомана, вещества типа Vх и иприта нормирован в диапазоне от +10 до +30 °С. | ||
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей и контролируемой сред в условиях эксплуатации от температуры, при которой определялась основная погрешность, должны соответствовать значениям, указанным в таблице 10.
Таблица 10 - Пределы допускаемой дополнительной погрешности при изменении температуры окружающей и контролируемой сред_
| Наименования ИСМ (каналы АХОВ) | Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | 1,7 |
| ИСМ-О2 | 0,2 на каждые 10 °С |
| ИСМ-Ш2 | 0,5 |
| ИСМ- (СО 1.0, СО 2.0) | 0,4 на каждые 10 °С |
| ИСМ- (Cl2 1.0, Cl2 2.0, Cl2 3.0) | |
| ИСМ - (NH3 1.0 - NH3 4.0) | |
| ИСМ-(Н2S1.0, mS2.0) | |
| ИСМ-HCl 1.0 | |
| ИСМ-(Ш2 1.0, NO2 2.0) | |
| ИСМ -(SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-reN 1.0 | |
| ИСМ-Pm 1.0 |
| Наименования ИСМ (каналы АХОВ) | Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-Н2 | 0,4 на каждые 10 °С |
| ИСМ-PID 1.0 | |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной влажности 65 % при температуре +25 °С должны соответствовать значениям, указанным в таблице 11.
Таблица 11 - Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации_
| Наименования ИСМ (каналы АХОВ) | Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1,4 |
| ИСМ-CnHm-oa | 1 |
| ИСМ-О2 | 0,2 на каждые 10 % |
| ИСМ-Ш2 | 1 |
| ИСМ-(СО 1.0, СО2.0) | 0,2 на каждые 10 % |
| ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rns1.0, rns2.0) | |
| ИСМ-HCl 1.0 | 1 на каждые 10 % |
| ИСМ- (NO2 1.0, NO2 2.0) | 0,2 на каждые 10 % |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | 0,5 на каждые 10 % |
| ИСМ-KCN 1.0 | |
| ИСМ-Pm 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 0,1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа должны соответствовать значениям, указанным в таблице 12.
Таблица 12 - Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации_
| Наименования ИСМ (каналы АХОВ) | Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | |
| ИСМ-О2 | 0,2 на каждые 10 кПа |
| ИСМ-Ш2 | 1 |
| Наименования ИСМ (каналы АХОВ) | Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-(СО 1.0, СО2.0) | 0,2 на каждые 3,3 кПа |
| ИСМ - (С12 1.0, С12 2.0, С12 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rns1.0, rns2.0) | |
| ИСМ-НС1 1.0 | |
| ИСМ- (N02 1.0, N02 2.0) | |
| ИСМ - (S02 1.0, S02 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-KCN 1.0 | |
| ИСМ-?Н3 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
наносится на информационную табличку прибора методом, предусмотренным конструкторской документацией на титульный лист руководства по эксплуатации типографским способом.
должна соответствовать указанному в таблице 13. Максимальное количество устанавливаемых ИСМ зависит от модификации. Количество и номенклатура устанавливаемых ИСМ выбирается по заказу.
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газосигнализатор «Эдельвейс» | ЕКРМ.413445.ХХХ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Методика поверки с изменением № 1 | - | 1 экз. |
осуществляется по документу «Газосигнализаторы «Эдельвейс». Методика поверки» с изменением №1, утвержденному ОАО ФНТЦ «Инверсия» 08 декабря 2017 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси в баллонах под давлением ГСО №№ 10541-2014, 10547-2014, 10550-2014;
- источники газовых смесей парофазные ПИГС-У-07, ПИГС-М-03, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44308-10;
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;
- рабочий эталон 1 разряда - генератор газовых смесей ГГС (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15), диапазон коэффициента разбавления от 2 до 5200, относительная погрешность коэффициента разбавления от 0,8 до 2,5 %, в комплекте с ИМ08-М-Г1, ИМ108-М-Е, ИМ-38-М-А2, ИМ-07-М-А2, ИМ-89-М-А2, ИМ-41-М-А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09), ГСО №№ 10541-2014, 10547-2014, 10550-2014;
- газодинамическая установка ГДУ-33 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33024-06);
- ГСО № 8246-2003 состава зарина;
- ГСО № 8247-2003 состава зомана;
- ГСО № 8249-2004 состава вещества Vx;
- ГСО № 8248-2003 состава иприта;
- дозиметр-радиометр ДРБП-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16370-97), диапазоны измерения энергии фотонного излучения, мощности эквивалентной дозы, эквивалентной дозы от 0,05 до 3,0 МэВ; от 0,10 до 3000000 мкЗв/ч; от 0,001 до 9999 мЗв., погрешность ±20 %; ±10 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую сторону газосигнализатора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к газосигнализаторам «Эдельвейс»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4215-025-47275141-17 Газосигнализаторы «Эдельвейс» Технические условия.
| Зарегистрировано поверок | 298 |
| Поверителей | 5 |
| Актуальность данных | 16.11.2024 |
