| Номер в госреестре | 60237-15 |
| Наименование СИ | Аттенюаторы ступенчатые ручные |
| Обозначение типа СИ | 8494A, 8495A, 8496A, 8494B, 8495B, 8496B, 8495D |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В, 8495D (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Конструктивно аттенюаторы выполнены в виде настольных приборов. Переключение соединенных последовательно звеньев затухания производится прецизионными контактами. Аттенюаторы имеют 4 (аттенюаторы 8494А, 8496А, 8494В, 8496В, 8495D) и 3 (аттенюаторы 8495А, 8495В, 8495D) нитрид-танталовых тонкопленочных Т-образных звена затухания. Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ (аттенюаторы 8494А, 8494В) или 10 дБ (аттенюаторы 8495А, 8496А, 8495В, 8496В, 8495D).
Вход и выход аттенюаторов - стандартный, коаксиальный.
Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение которых к линии передачи производится с помощью механических кулачковых переключателей.
Функциональные возможности аттенюаторов определяются составом опций, входящих в комплект аттенюаторов. Состав опций, их функциональные возможности приведены в таблице 1.
Таблица 1
| Название опции | Описание |
| 11716А | Комплект для соединения типа N-типа |
| 11718С | Комплект для соединения типа 3,5 мм |
| 0011) | Оба коннектора N-типа |
| 0021) | Оба коннектора типа 3,5 мм |
| 0032) | Оба коннектора типа APC-7 |
| 004 (только для 8495D) | Оба коннектора типа APC-3,5 мм |
| С01 (только для 8495D) | Диапазон ослабления от 0 до 50 дБ с шагом 10 дБ |
| 1) - не доступна для 8495D 2) - не доступна для 8494А, 8495А и 8496А, 8495D | |

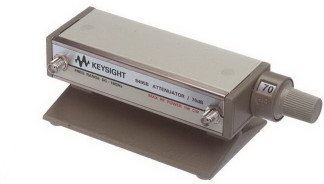

Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1-4.
При оформлении внешнего вида аттенюаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies»
Метрологические и технические характеристики аттенюаторов приведены в таблицах
2, 3.
Таблица 2 - Метрологические характеристики аттенюаторов
| Наименование | Значения характеристики | ||||||
| характеристики | 8494А | 8494В | 8495А | 8495В | 8496А | 8496В | 8495D |
| Диапазон | от 0 | от 0 | от 0 | от 0 | от 0 | от 0 | от 0 |
| частот | до 4 ГГц | до 18 ГГц | до 4 ГГц | до 18 ГГц | до 4 ГГц | до 18 ГГц | до 26,5 ГГц |
| Значение | от 0 | от 0 | от 0 | от 0 | от 0 | от 0 | от 0 |
| ослабления | до 11 дБ | до 11 дБ | до 70 дБ | до 70 дБ | до 110 дБ | до 110 дБ | до 70 дБ |
| Шаг ослабления | 1 дБ | 1 дБ | 10 дБ | 10 дБ | 10 дБ | 10 дБ | 10 дБ |
| Максимальный КСВН, не более от 0 до 4 ГГц | 1,5 | 1,5 | 1,35 | 1,35 | 1,5 | 1,5 | 1,25 |
| от 4 до 6 ГГц | - | 1,5 | - | 1,35 | - | 1,5 | 1,25 |
| от 6 до 8 ГГц | - | 1,5 | - | 1,35 | - | 1,5 | 1,45 |
| от 8 до 12,4 ГГц | - | 1,6 | - | 1,5 | - | 1,6 | 1,45 |
| от 12,4 до 18 ГГц | - | 1,9 | - | 1,7 | - | 1,9 | 1,9 |
| от 18 до 26,5 ГГц | - | - | - | - | - | - | 2,2 |
| Вносимые потери, дБ | (0,6 + 0,09 • F), F -рабочая частота в | (0,4 + 0,07 • F) | (0,6 + 0,09 • F) | (0,4+0,09F) | |||
| ГГц | |||||||
Пределы допускаемой погрешность установки ослабления (относительно опорного значения 0 дБ), ±,
дБ
| 8494 А/В | 8495 и 8496 А/В | 8494А | 8494В | 8495А | 8495В | 8496А | 8496В | |||
| Установленное значение ослабления | от 0 до 4 ГГц | от 0 до 12,4 ГГц | От 12,4 до 18 ГГц | от 0 до 4 ГГц | от 0 до 12,4 ГГц | От 12,4 до 18 ГГц | от 0 до 4 ГГц | от 0 до 12,4 ГГц | От 12,4 до 18 ГГц | |
| 1 | 10 | 0,2 | 0,3 | 0,7 | 0,2 | 0,5 | 0,6 | 0,2 | 0,5 | 0,6 |
| 2 | 20 | 0,2 | 0,3 | 0,7 | 0,4 | 0,7 | 0,8 | 0,4 | 0,7 | 0,8 |
| 3 | 30 | 0,3 | 0,4 | 0,7 | 0,5 | 0,9 | 1,2 | 0,5 | 0,9 | 1,2 |
| 4 | 40 | 0,3 | 0,4 | 0,7 | 0,7 | 1,2 | 1,6 | 0,7 | 1,2 | 1,6 |
| 5 | 50 | 0,3 | 0,5 | 0,7 | 0,8 | 1,5 | 2,0 | 0,8 | 1,5 | 2,0 |
| 6 | 60 | 0,3 | 0,5 | 0,8 | 1,0 | 1,8 | 2,4 | 1,0 | 1,8 | 2,4 |
| 7 | 70 | 0,4 | 0,6 | 0,8 | 1,2 | 2,1 | 2,8 | 1,2 | 2,1 | 2,8 |
| 8 | 80 | 0,4 | 0,6 | 0,8 | - | - | - | 1,3 | 2,4 | 3,2 |
| 9 | 90 | 0,4 | 0,6 | 0,8 | - | - | - | 1,5 | 2,7 | 3,6 |
| 10 | 100 | 0,4 | 0,6 | 0,9 | - | - | - | 1,6 | 3,0 | 4,0 |
| 11 | 110 | 0,5 | 0,7 | 0,9 | - | - | - | 1,8 | 3,3 | 4,4 |
Пределы допускаемой погрешность установки ослабления (относительно опорного значения 0 дБ) для _модели 8495D, ±, дБ_
| Установленное значение ослабления | от 0 до 6 ГГц | от 6,0 до 12,4 ГГц | от 12,4 до 18,0 ГГц | от 18,0 до 26,5 ГГц |
| 10 | 0,3 | 0,4 | 0,5 | 0,7 |
| 20 | 0,5 | 0,5 | 0,6 | 0,8 |
| 30 | 0,6 | 0,7 | 0,8 | 1,0 |
| 40 | 0,7 | 0,9 | 1,1 | 1,5 |
| 50 | 0,8 | 1,0 | 1,2 | 1,6 |
| 60 | 1,0 | 1,3 | 1,4 | 1,9 |
| 70 | 1,1 | 1,5 | 1,7 | 2,3 |
Таблица 3 - Условия эксплуатации и технические характеристики аттенюаторов
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: | |
| температура окружающей среды, °С | от 0 до 55 |
| относительная влажность воздуха, %, не более | 95 |
| атмосферное давление, кПа | от 84 до 106 |
| Г абаритные размеры (ширинах высота х глубина), мм, не более: 8495А, 8496А, 8494В, 8495В, 8496В, 8495D | 124х42х56 |
| 8494А | 152х42х56 |
| Масса, кг, не более: | |
| 8494А, 8496В, 8496А, 8494В, 8495D | 0,425 |
| 8495А, 8495В | 0,312 |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевой панели аттенюатора в виде наклейки.
В комплект поставки входят:
- аттенюатор ступенчатый ручной 8494А или 8495А, или 8496А или 8494В, или 8495В, или 8496В, или 8495D (по заказу)
1 шт.; 1 шт.; 1 шт.
- руководство по эксплуатации
- методика поверки
осуществляется по документу МП 651-14-28 «Инструкция. Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В, 8495D. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2015 г.
Основные средства поверки:
- государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц ГЭТ 193-2011; динамический диапазон от 0 до 120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления от 0,0005 до 0,2 дБ;
- анализатор цепей векторный N5222A, рег. № 53568-13, диапазон частот от 10 МГц до
26,5 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента передачи в диапазоне от 0 до минус 60 дБ ± 0,3 дБ.
Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В, 8495D. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к аттенюаторам ступенчатым ручным 8494А, 8495А, 8496А, 8494В, 8495В, 8496В, 8495D
Техническая документация изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
