| Номер в госреестре | 60239-15 |
| Наименование СИ | Аттенюаторы ступенчатые программируемые |
| Обозначение типа СИ | 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы ступенчатые программируемые 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Аттенюаторы выполнены в виде отрезка коаксиальной линии передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний и переключателем кулачкового типа, предназначенного для подключения секций аттенюаторов. Переключение секций производится электромеханическим способом при помощи миниатюрных соленоидов.
В основу принципа работы аттенюаторов положена способность резистивной вставки в линии передачи рассеивать (ослаблять) часть проходящей электромагнитной энергии.
Подключение аттенюаторов к источнику сигнала и нагрузке может производиться в любом направлении.
Модели аттенюаторов отличаются друг от друга метрологическими характеристиками и внешним видом.
При оформлении внешнего вида аттенюаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

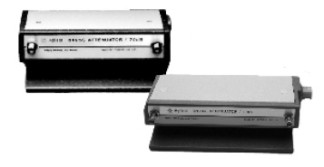

Внешний вид аттенюаторов с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.
Место
пломбирования
Место
пломбирования
Аттенюаторы могут иметь дополнительные опции, приведенные в таблице 1.
Таблица 1
| Обозначение опции | Описание |
| 004 | Оба коннектора типа 3,5 мм (розетка-розетка) |
| 006 | Оба коннектора типа 2,92 мм (розетка-розетка) |
| 011 | Напряжение переключения от 4,5 до 7 В, ток переключения 325 мА (при 5 В), сопротивление 17 Ом |
| 015 | Напряжение переключения от 13 до 20 В, ток переключения 188 мА (при 15 В), сопротивление 80 Ом |
| 024 | Напряжение переключения от 20 до 30 В, ток переключения 125 мА (при 24 В), сопротивление 190 Ом |
| 001 | Оба коннектора N-типа |
| 002 | Оба коннектора типа 3,5 мм |
| 0031j | Оба коннектора типа APC-7 |
| 100 | Оба коннектора типа 2,4 мм (вилка-розетка) |
| 101 | Оба коннектора типа 2,4 мм (розетка-розетка) |
| 104 | Оба коннектора типа 3,5 мм (вилка-розетка) |
| 106 | Оба коннектора типа 2,92 мм (вилка-розетка) |
| 11713В/С | Драйвер аттенюатора/ коммутатора-блок управления программируемыми ступенчатыми аттенюаторами |
| Примечание - 1 - не применяется для модели 8495G | |
Метрологические и технические характеристики аттенюаторов приведены в таблицах
2 - 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для моделей аттенюаторов | |||
| 8494G | 8495G | 8496G | 8494H | |
| Диапазон частот, ГГц | от 0 до 4 | от 0 до 18 | ||
| Значение ослабления, дБ | от 0 до 11 | от 0 до 70 | от 0 до 110 | от 0 до 11 |
| Шаг ослабления, дБ | 1 | 10 | 10 | 1 |
| Максимальное значение | ||||
| КСВН на частотах: | ||||
| - от 0 до 4 ГГц | 1,5 | 1,35 | 1,5 | 1,5 |
| - от 4 до 6 ГГц | - | - | - | 1,5 |
| - от 6 до 8 ГГц | - | - | - | 1,5 |
| - от 8 до 12,4 ГГц | - | - | - | 1,6 |
| - от 12,4 до 18 ГГц | - | - | - | 1,9 |
| - от 18 до 26,5 ГГц | - | - | - | - |
| Наименование | Значение характеристики для моделей аттенюаторов | |||
| характеристики | 8495H | 8496H | 8495K | 8497K |
| Вносимые потери, дБ | 0,6+0,09-F* | 0,4+0,07F | 0,6+0,09F | 0,6+0,09F |
| Диапазон частот, ГГц | от 0 до 18 | от 0 до 26,5 | ||
| Значение ослабления, дБ | от 0 до 70 | от 0 до 110 | от 0 до 70 | от 0 до 90 |
| Шаг ослабления, дБ | 10 | 10 | 10 | 10 |
| Максимальное значение КСВН на частотах: - от 0 до 4 ГГц | 1,35 | 1,5 | 1,25 | 1,25 |
| - от 4 до 6 ГГц | 1,35 | 1,5 | 1,25 | 1,25 |
| - от 6 до 8 ГГц | 1,35 | 1,5 | 1,45 | 1,45 |
| - от 8 до 12,4 ГГц | 1,5 | 1,6 | 1,45 | 1,45 |
| - от 12,4 до 18 ГГц | 1,7 | 1,9 | 1,90 | 1,60 |
| - от 18 до 26,5 ГГц | - | - | 2,20 | 1,80 |
| Вносимые потери, дБ | 0,4+0,07F | 0,6+0,09F | 0,4+0,09F | 0,4+0,09F |
Продолжение таблицы 2
| Наименование | Значение характеристики для моделей аттенюаторов | |||||
| характеристики | 84904K | 84906K | 84907K | 84904L | 84906L | 84907L |
| Диапазон частот , | от 0 до 40 | |||||
| ГГц | ||||||
| Значение | от 0 до 11 | от 0 до 90 | от 0 до 70 | от 0 до 11 | от 0 до 90 | от 0 до 70 |
| ослабления, дБ | ||||||
| Шаг ослабления, | 1 | 10 | 10 | 1 | 10 | 10 |
| дБ | ||||||
| Максимальное | ||||||
| значение КСВН | ||||||
| на частотах: | Опция 004 | Опция 004 | Опция 004 | Опция 101 | Опция 101 | Опция 101 |
| - от 0 до 12,4 ГГц | 1,3 | 1,3 | 1,25 | 1,3 | 1,3 | 1,25 |
| - от 12,4 до 34 ГГц | 1,7 | 1,7 | 1,5 | 1,7 | 1,7 | 1,5 |
| - от 34 до 40 ГГц | - | - | - | 1,8 | 1,8 | 1,7 |
| - от 40 до 50 ГГц | - | - | - | - | - | - |
| Опция 104 | Опция 104 | Опция 104 | Опция 006 | Опция 006 | Опция 006 | |
| - от 0 до 12,4 ГГц | 1,3 | 1,3 | 1,25 | 1,5 | 1,5 | 1,4 |
| - от 12,4 до 34 ГГц | 1,7 | 1,7 | 1,5 | 1,9 | 1,9 | 1,7 |
| - от 34 до 40 ГГц | - | - | - | 2,0 | 2,0 | 1,9 |
| Опция 100 | Опция 100 | Опция 100 | ||||
| - от 0 до 12,4 ГГц | - | - | 1,3 | 1,3 | 1,25 | |
| - от 12,4 до 34 ГГц | - | - | 1,7 | 1,7 | 1,5 | |
| - от 34 до 40 ГГц | - | - | 1,8 | 1,8 | 1,7 | |
| Опция 106 | Опция 106 | Опция 106 | ||||
| - от 0 до 12,4 ГГц | - | - | 1,5 | 1,5 | 1,4 | |
| - от 12,4 до 34 ГГц | - | - | 1,9 | 1,9 | 1,7 | |
| - от 34 до 40 ГГц | - | - | 2,0 | 2,0 | 1,9 | |
| Вносимые потери | ||||||
| на частотах, дБ: | ||||||
| - от 0 до 40 ГГц | 0,8+0,04F | 0,8+0,04F | 0,6+0,03F | 0,8+0,04F | 0,8+0,04F | 0,6+0,03F- |
| - от 40 до 50 ГГц | - | - | - | - | - | |
| Наименование | Значение характеристики для моделей аттенюаторов | ||
| характеристики | 84904M | 84905M | 84908M |
| Диапазон частот , ГГц | от 0 до 50 | ||
| Значение ослабления, дБ | от 0 до 11 | от 0 до 60 | от 0 до 65 |
| Шаг ослабления, дБ | 1 | 10 | 5 |
| Максимальное значение | |||
| КСВН на частотах: | |||
| - от 0 до 12,4 ГГц | 1,3 | 1,25 | 1,3 |
| - от 12,4 до 34 ГГц | 1,7 | 1,5 | 1,7 |
| - от 34 до 40 ГГц | 1,8 | 1,7 | 1,8 |
| - от 40 до 50 ГГц | 3,0 | 2,6 | 3,0 |
| - от 0 до 12,4 ГГц | - | - | - |
| - от 12,4 до 34 ГГц | - | - | - |
| - от 34 до 40 ГГц | - | - | - |
| - от 0 до 12,4 ГГц | - | - | - |
| - от 12,4 до 34 ГГц | - | - | - |
| - от 34 до 40 ГГц | - | - | - |
| - от 0 до 12,4 ГГц | - | - | - |
| - от 12,4 до 34 ГГц | - | - | - |
| - от 34 до 40 ГГц | - | - | - |
| Вносимые потери на час- | |||
| тотах, дБ: | |||
| - от 0 до 40 ГГц | (0,8+0,04F) дБ | (0,6+0,03F) дБ | (0,8+0,04 F) дБ |
| - от 40 до 50 ГГц | 3,0 дБ | 2,6 дБ | 3,0 дБ |
| Примечание - * F - рабочая частота, ГГц | |||
Таблица 3 - Метрологические характеристики
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | ||||
| 8494G | 8494H | 8495G | |||
| 8494G, 8494H | 8495G, 8495H, 8496G, 8496H | от 0 до 4 ГГц | от 0 до 12,4 ГГц | от 12,4 до 18 ГГц | от 0 до 4 ГГц |
| 1 | 10 | 0,2 | 0,3 | 0,7 | 0,2 |
| 2 | 20 | 0,2 | 0,3 | 0,7 | 0,4 |
| 3 | 30 | 0,3 | 0,4 | 0,7 | 0,5 |
| 4 | 40 | 0,3 | 0,4 | 0,7 | 0,7 |
| 5 | 50 | 0,3 | 0,5 | 0,7 | 0,8 |
| 6 | 60 | 0,3 | 0,5 | 0,8 | 1,0 |
| 7 | 70 | 0,4 | 0,6 | 0,8 | 1,2 |
| 8 | 80 | 0,4 | 0,6 | 0,8 | - |
| 9 | 90 | 0,4 | 0,6 | 0,8 | - |
| 10 | 100 | 0,4 | 0,6 | 0,9 | - |
| 11 | 110 | 0,5 | 0,7 | 0,9 | - |
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||||
| 8495H | 8496G | 8496H | ||||
| 8494G, 8494H | 8495G, 8495H, 8496G, 8496H | от 0 до 12,4 ГГц | от 12,4 до 18 ГГц | от 0 до 4 ГГц | от 0 до 12,4 ГГц | от 12,4 до 18 ГГц |
| 1 | 10 | 0,5 | 0,6 | 0,2 | 0,5 | 0,6 |
| 2 | 20 | 0,7 | 0,8 | 0,4 | 0,7 | 0,8 |
| 3 | 30 | 0,9 | 1,2 | 0,5 | 0,9 | 1,2 |
| 4 | 40 | 1,2 | 1,6 | 0,7 | 1,2 | 1,6 |
| 5 | 50 | 1,5 | 2,0 | 0,8 | 1,5 | 2,0 |
| 6 | 60 | 1,8 | 2,4 | 1,0 | 1,8 | 2,4 |
| 7 | 70 | 2,1 | 2,8 | 1,2 | 2,1 | 2,8 |
| 8 | 80 | - | - | 1,3 | 2,4 | 3,2 |
| 9 | 90 | - | - | 1,5 | 2,7 | 3,6 |
| 100 | - | - | 1,6 | 3,0 | 4,0 | |
| 110 | - | - | 1,8 | 3,3 | 4,4 | |
Продолжение таблицы 3
| Установленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||
| 8495K | ||||
| от 0 до 6 ГГц | от 6 до 12,4 ГГц | от 12,4 до 18 ГГц | от 18 до 26,5 ГГц | |
| 10 | 0,3 | 0,4 | 0,5 | 0,7 |
| 20 | 0,5 | 0,5 | 0,6 | 0,8 |
| 30 | 0,6 | 0,7 | 0,8 | 1,0 |
| 40 | 0,7 | 0,9 | 1,1 | 1,5 |
| 50 | 0,8 | 1,0 | 1,2 | 1,6 |
| 60 | 1,0 | 1,3 | 1,4 | 1,9 |
| 70 | 1,1 | 1,5 | 1,7 | 2,3 |
| 80 | - | - | - | - |
| 90 | - | - | - | - |
Продолжение таблицы 3
| У становленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||
| 8497K | ||||
| от 0 до 6 ГГц | от 6 до 12,4 ГГц | от 12,4 до 18 ГГц | от 18 до 26,5 ГГц | |
| 10 | 0,3 | 0,4 | 0,5 | 0,7 |
| 20 | 0,5 | 0,5 | 0,6 | 0,8 |
| 30 | 0,6 | 0,7 | 0,8 | 1,0 |
| 40 | 0,7 | 0,9 | 1,1 | 1,5 |
| 50 | 0,8 | 1,0 | 1,2 | 1,6 |
| 60 | 1,0 | 1,3 | 1,4 | 1,9 |
| 70 | 1,1 | 1,5 | 1,7 | 2,3 |
| 80 | 1,1 | 1,6 | 1,8 | 2,5 |
| 90 | 1,2 | 1,7 | 2,1 | 2,8 |
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||||
| 84908М | 84904K, 84904L, 84904М | 84908М | 84904К, 84904L | |||
| от 0 до 40 ГГц | от 40 до 50 ГГц | от 0 до 18 ГГц | от 18 до 26,5 ГГц | от 26,5 до 40 ГГц | ||
| 5 | 1 | 0,5 | 0,7 | 0,35 | 0,40 | 0,60 |
| 10 | 2 | 0,5 | 0,7 | 0,45 | 0,50 | 0,60 |
| 15 | 3 | 0,6 | 0,8 | 0,55 | 0,70 | 0,80 |
| 20 | 4 | 0,6 | 0,8 | 0,55 | 0,70 | 0,80 |
| 25 | 5 | 0,7 | 1,0 | 0,55 | 0,70 | 0,80 |
| 30 | 6 | 0,7 | 1,0 | 0,55 | 0,70 | 0,90 |
| 35 | 7 | 1,0 | 1,3 | 0,60 | 0,80 | 1,10 |
| 40 | 8 | 1,0 | 1,3 | 0,60 | 0,80 | 1,10 |
| 45 | 9 | 1,2 | 1,5 | 0,65 | 0,85 | 1,20 |
| 50 | 10 | 1,2 | 1,5 | 0,70 | 0,90 | 1,30 |
| 55 | 11 | 1,6 | 1,8 | 0,80 | 1,10 | 1,50 |
| 60 | - | 1,6 | 1,8 | - | - | - |
| 65 | - | 1,8 | 2,0 | - | - | - |
Продолжение таблицы 3
| Установленное значение ослабления для моделей аттенюаторов, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | ||||
| 84908М | 84904K, 84904L, 84904М | 84904М | |||
| от 0 до 18 ГГц | от 18 до 26,5 ГГц | от 26,5 до 40 ГГц | от 40 до 50 ГГц | ||
| 5 | 1 | 0,35 | 0,40 | 0,60 | 0,60 |
| 10 | 2 | 0,45 | 0,50 | 0,60 | 0,70 |
| 15 | 3 | 0,55 | 0,70 | 0,80 | 0,80 |
| 20 | 4 | 0,55 | 0,70 | 0,80 | 0,80 |
| 25 | 5 | 0,55 | 0,70 | 0,80 | 0,80 |
| 30 | 6 | 0,55 | 0,70 | 0,90 | 0,90 |
| 35 | 7 | 0,60 | 0,80 | 1,10 | 1,10 |
| 40 | 8 | 0,60 | 0,80 | 1,10 | 1,10 |
| 45 | 9 | 0,65 | 0,85 | 1,20 | 1,20 |
| 50 | 10 | 0,70 | 0,90 | 1,30 | 1,30 |
| 55 | 11 | 0,80 | 1,10 | 1,50 | 1,50 |
| 60 | - | - | - | - | - |
| 65 | - | - | - | - | - |
| У становленное значение ослабления, дБ | Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | ||
| 84907K, 84907L, 84906К, 84906L | 84905М | ||
| от 0 до 40 ГГц | от 40 до 50 ГГц | ||
| 10 | 0,5 | 0,5 | 0,7 |
| 20 | 0,6 | 0,6 | 0,8 |
| 30 | 0,7 | 0,7 | 1,0 |
| 40 | 1,0 | 1,0 | 1,3 |
| 50 | 1,2 | 1,2 | 1,5 |
| 60 | 1,6 | 1,6 | 1,8 |
| 70 | 1,8 | - | - |
| 80 | 2,7 | - | - |
| 90 | 2,9 | - | - |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации - температура окружающего воздуха | от 0 до 55 0С |
| - относительная влажность окружающего воздуха, не более | 95 % |
| - атмосферное давление, не более | 106 кПа |
| Г абаритные размеры (ширинах высотах длина), мм, не более: - 8494G, 8494H, 8495К, 8496G, 8496H, 8497K | 144 х 42 х 55 |
| - 8495G, 8495H | 116 х 42 х 55 |
| - 84904K, 84904L, 84906K, 84906L | 111 х 42 х 42 |
| - 84907K, 84907L | 92 х 42 х 42 |
| - 84904М, 84905М, 84908М | 94 х 42 х 42 |
| Масса, г, не более: - 8494G, 8494H, 8495К, 8496G, 8496H, 8497K | 454 |
| - 8495G, 8495H | 340 |
| - 84904K, 84904L, 84906K, 84906L, 84904М, 84908М | 291 |
| - 84907K, 84907L, 84905М | 229 |
наносится на титульный лист руководств по эксплуатации типографским или иным способом и на верхней панели аттенюатора в виде наклейки.
В комплект поставки входят:
- аттенюатор ступенчатый программируемый 8494G (или 8495G, или 8496G, или 8494H, или 8495H, или 8496H, или 8495K, или 8497K, или 84904K, или 84906K, или 84907K, или 84904L, или 84906L, или 84907L, или 84904M, или 84905M, или 84908M - по заказу);
- руководство по эксплуатации (на заказанный тип аттенюатора);
- методика поверки;
- паспорт.
осуществляется по документу МП 651-14-26 «Инструкция. Аттенюаторы ступенчатые программируемые 8494G 8495G 8496G; 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц ГЭТ 193-2011; динамический диапазон от 0 до 120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления от 0,0005 до 0,2 дБ;
- анализатор цепей векторный N5225A (рег. № 53568-13), диапазон частот от 10 МГц до 50 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента передачи в диапазоне от 0 до минус 60 дБ ± 0,3 дБ.
Аттенюаторы ступенчатые программируемые 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к аттенюаторам ступенчатым программируемым 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M
Техническая документация изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 519 |
| Поверителей | 14 |
| Актуальность данных | 23.11.2024 |
