Весы почтовые неавтоматического действия NEOPOST WP-MR, 60248-15

Назначение

Весы почтовые неавтоматического действия «NEOPOST WP-MR» (далее весы) предназначены для взвешивания почтовых отправлений в статическом режиме.

Описание

Конструктивно весы состоят из:

-    взвешивающего модуля, включающего в свой состав грузоприемное и грузопередающее устройства, весоизмерительный датчик, устройство обработки аналоговых сигналов;

-    терминала, включающего в свой состав панель с клавишами и сенсорный экран, для отображения результатов взвешивания и управления режимами работы весов;

-    франкировальной базы, включающей в свой состав устройство ввода и хранения тарифов, расчета суммы почтового сбора, устройство нанесения на почтовое отправление знаков и штемпелей, определяющих сумму почтового сбора, дату отправления, название и адрес организации-отправителя, иную информацию для учета почтовых отправлений, податчик почтового отправления на обработку и лоток приема почтовых отправлений после обработки.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал поступает на аналогоцифровой измерительный преобразователь, который обрабатывает сигнал и передает результаты измерений в единицах массы через интерфейс на терминал и франкировальную базу.

Франкировальная база проводит расчет суммы почтового сбора взвешиваемого почтового отправления в соответствии с информацией о его массе и почтовом тарифе, а также наносит на почтовое отправление знаки и штемпели для учета почтовых отправлений. Информация о массе взвешиваемого груза, сумма почтового тарифа и другая информация могут быть переданы на внешние устройства (ЭВМ, принтер и пр.) через интерфейсы RS 232, RS 485, Ethernet.

Весы почтовые неавтоматического действия «NEOPOST WP-MR» выпускаются в двух модификациях WP-MR/IS480 и WP-MR/IS/IM5000. Модификации весов имеют один и тот же взвешивающий модуль и отличаются используемыми франкировальными базами и терминалами. Франкировальная база весов модификации WP-MR/IS480 выполнена в виде моноблока с терминалом, а в весах модификации WP-MR/IS/IM5000 франкировальная база и терминал выполнены в виде отдельных блоков.

Весы снабжены следующими устройствами:

-    первоначальной установки нуля;

-    полуавтоматической установки нуля;

-    слежения за нулем;

-    уравновешивания тары.

-    сигнализации о перегрузке и диагностике сбоев, возникающих при работе.

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного

интервала e для каждого интервала взвешивания наносятся на маркировочной табличке взвешивающего модуля.

Знак поверки в виде наклейки наносится на боковую поверхность взвешивающего модуля.

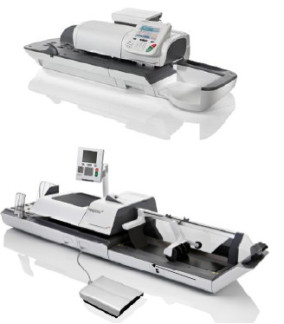

Общий вид весов приведен на рисунках 1 и 2.

Рисунок 1 - Весы почтовые неавтоматического действия «NEOPOST WP-MR»,

модификация WP-MR/IS480

Программное обеспечение

Место пломбировки взвешивающего модуля весов от несанкционированного доступа указано на рисунке 3.

Программное обеспечение (ПО) весов относится к ПО с закрытой оболочкой (пользователь не имеет доступа к операционной системе и/или программам), что исключает возможность его изменения программными средствами.

Защита компонентов и предварительно установленных регулировок осуществляется пломбированием и программными средствами. Доступ к параметрам может быть осуществлен только в сервисном режиме, вход в который защищен административным паролем. Контрольная сумма, дата и время изменения параметров юстировки и настройки, факт вмешательства в ПО фиксируются в журнале событий и могут быть выведены на экран терминала.

Идентификационным признаком ПО служит номер версии, который может быть вызван на экран через меню. Изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует высокому уровню согласно Р 50.077-2014.

Идентификационные данные метрологически значимого программного обеспечения для модификации WP-MR/IS480 приведены в таблице 1.

Таблица 1

Идентификационные данные метрологически значимого программного обеспечения для модификации WP-MR/IS/IM5000 приведены в таблице 2.

Таблица 2

Технические характеристики

Знак утверждения типа

наносится графическим способом на табличку, закрепленную на корпусе весового модуля, а также типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Весы почтовые неавтоматического действия «NEOPOST WP-MR»    1 шт.

Руководство по эксплуатации (РЭ)    1 экз.

Методика поверки    1 экз.

Поверка

осуществляется по документу МП РТ 2214-2014 «Весы почтовые неавтоматического действия «NEOPOST WP-MR» Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 декабря 2014 г.

Основные средства поверки:

- гири, соответствующие классу точности М1, по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Методика измерений изложена в документе «Весы почтовые неавтоматического действия «NEOPOST WP-MR». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам почтовым неавтоматического действия «NEOPOST WP-MR»

1.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

2.    Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Оказание услуг почтовой связи.
